基本情况简介
这是米乐影音以WaveForming技术进行展厅改造的第二弹。首先，录音室按照Dolby Atmos Music标准进行设计，能够制作和重播沉浸式音效；其次，以4+4共计8个超低音来呈现Trinnov最新的WaveForming技术。



认识设计师

设计师：张声乐

专注家庭影院多声道推广二十年，代理众多国际知名影音品牌。曾协助Dolby、DTS在全国推广，曾协助举办全球首次家用Dolby Atmos演示、全球首次8K Atmos演示、全球首次DTS：X Pro演示等众多大型活动。
设计/施工公司：米乐影音



空间信息及投入

位置及周边概括性描述：米乐影音上海总部（运河湾知识产权园内）
空间信息：长4.15×宽3.53×高3.50m


影院构建过程，声学/光学处理及特别设计

本案采取9.1.4声道布局，参照了Dolby Atmos Music在录音/混音时的相关要求/规范进行施工。目前尚未最终完成，还待未来添加必要的录音/混音设备。

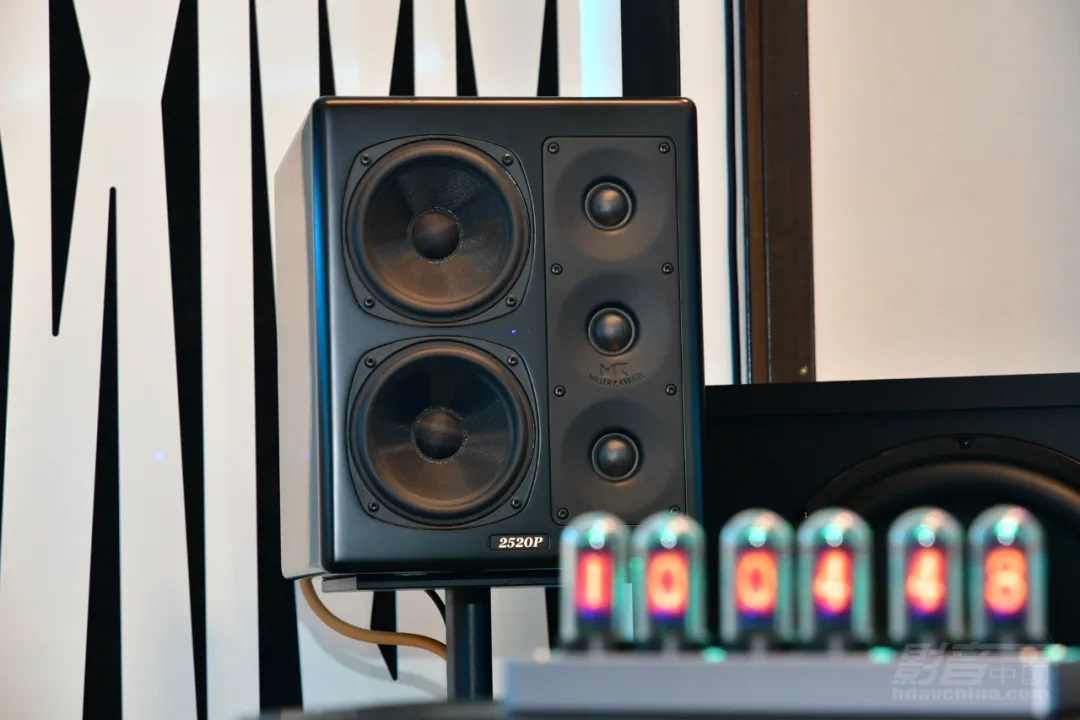

前方主声道使用到MPS2520P有源监听音箱

5个主声道，即左/中/右主声道和左/右环绕均选用了Miller&Kreise有源版本的录音室监听音箱，分别为MPS2520P和MPS1620P。前者为2路5单元设计，配置5.25英寸玻璃纤维中低音和1.1英寸软球顶高音以及200W（中低音）+180W（高音）的内置功放；后者2路2单元设计，配置6.5英寸聚丙烯低音和1.1英寸软球顶高音以及100W（中低音）+50W（高音）的内置功放。

除了家庭影院，Miller&Kreise在录音/混音工程的应用也非常广泛，先后被杜比、DTS、THX以及环球、华纳、索尼电影、20世纪福斯、派拉蒙等电影公司选中，用于后期的音效制作。像是MPS2520P，便是专业版S150的有源版本，它为卢卡斯电影公司Skywalker Sound工作室选用，参与了《星球大战》三部曲、《金刚》等电影的录音/混音工作。同样，MPS1620P也获得不少录音室的青睐，用作电影后期制作。因此，当把它们应用在这里时，堪称是个很棒的选择。

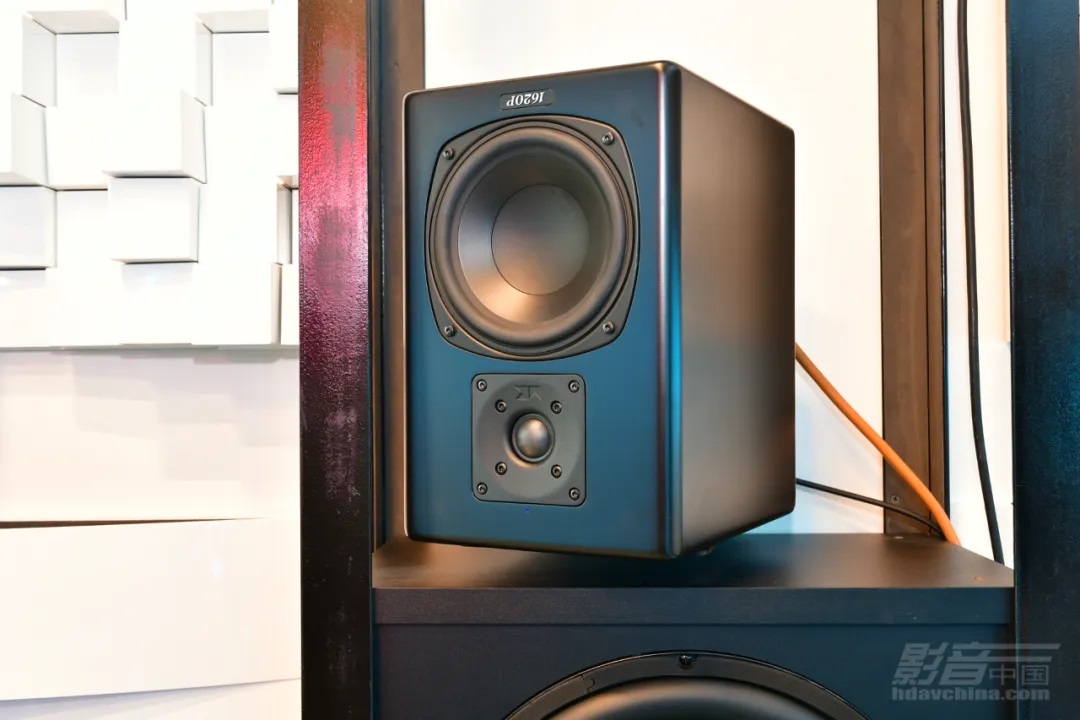

后墙位置，用作环绕音箱的MPS1620P

至于天空声道，前后左右共设置了4个MPS1620P，这些音箱都使用特定的吊架来悬挂安装，全部依据Dolby Atmos Music规范来安放，包括投射角度等。

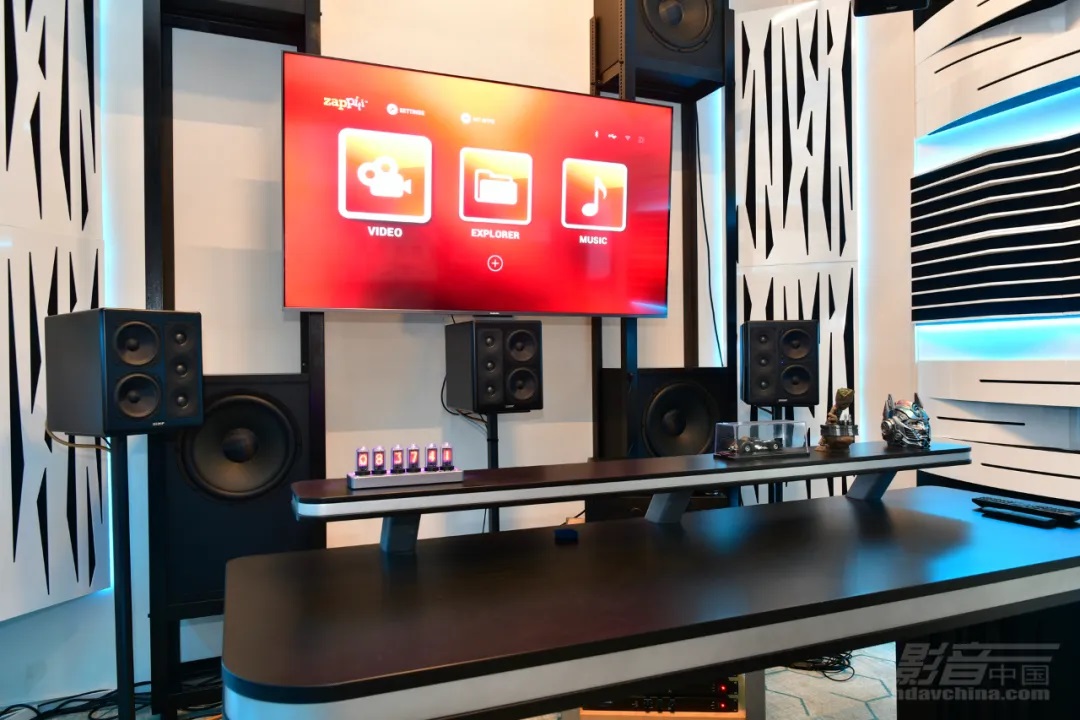

前方4个C15S超低音

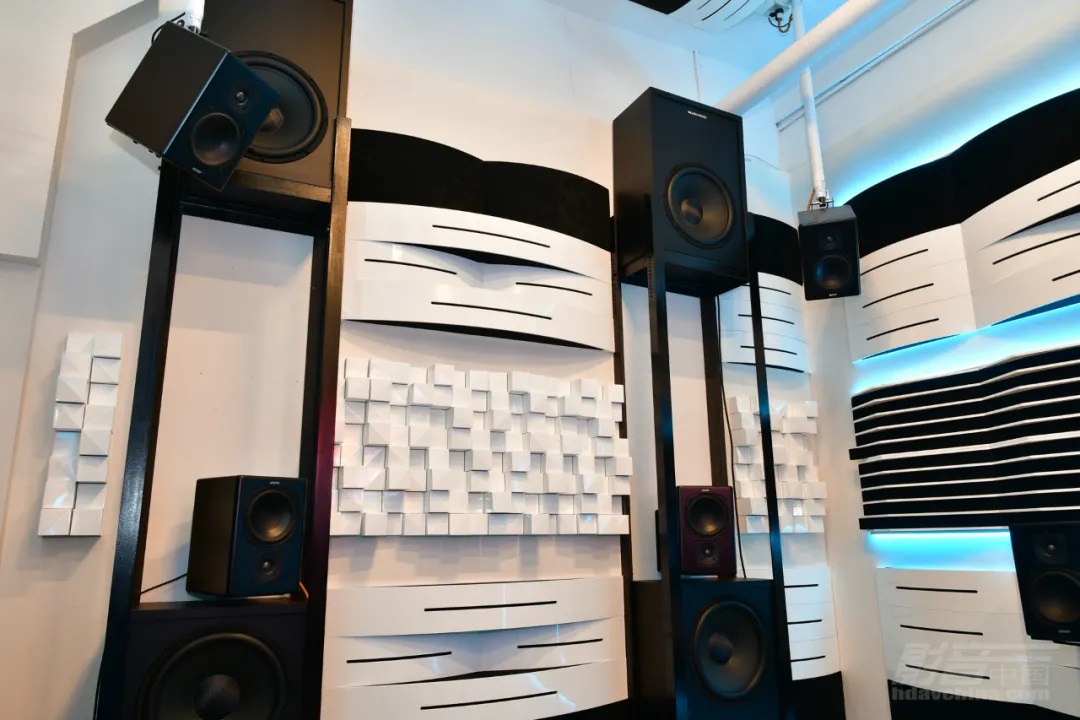

后方4个C15S超低音

正如之前所说，这是个9.1.4声道的系统，但是请注意，“.1”的超低音，看似单个声道，实际上本案中却用到了8个超低音！

原来，在录音室前后方各安置了4个Miller&Kreisel C15S 15英寸超低音，以实现WaveForming技术所要求的“阵列式”安放，可以说是蔚为壮观。也正因此，在这个空间里，可以实现相当干净、清晰的低频再现，几乎完全避免了驻波的产生。

为了给这8个无源超低音提供动力，还安装了8台Miller&Kreise VA500超低音放大器（炮放），它们每个都有500W的D类数字放大电路。

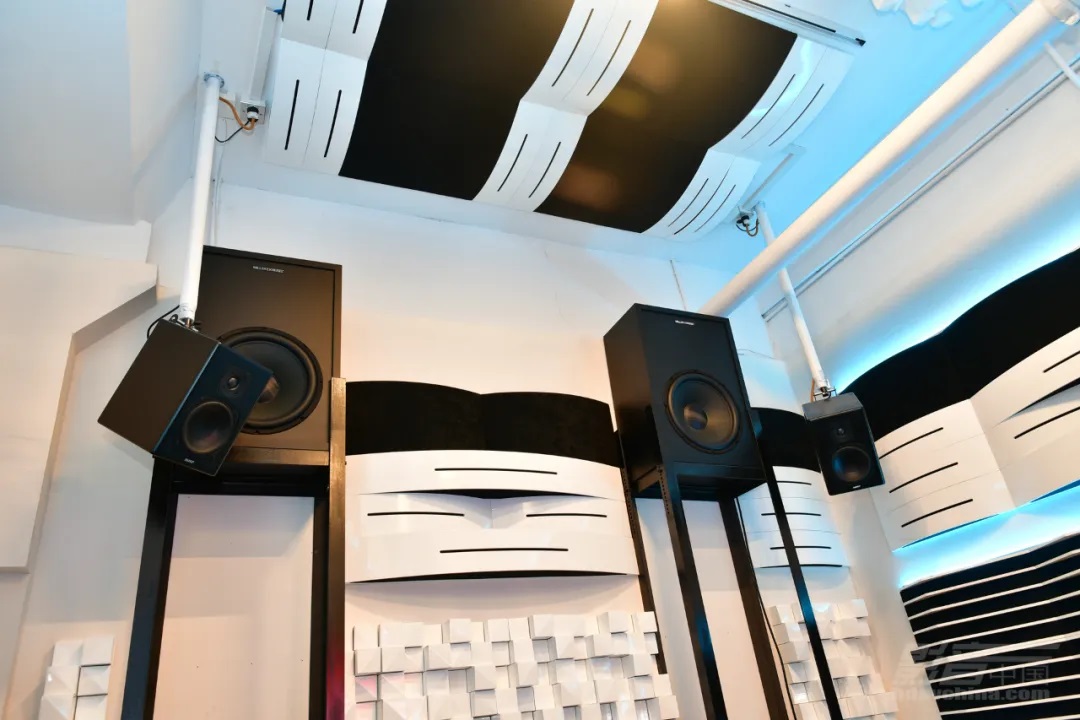

为实现WaveForming阵列、“高高在上”的超低音

米乐影音董事总经理张声乐先生表示，这是他们在国内打造的第一个Waveforming录音室，未来也会将这种模式推广给各地的经销商/合作伙伴。

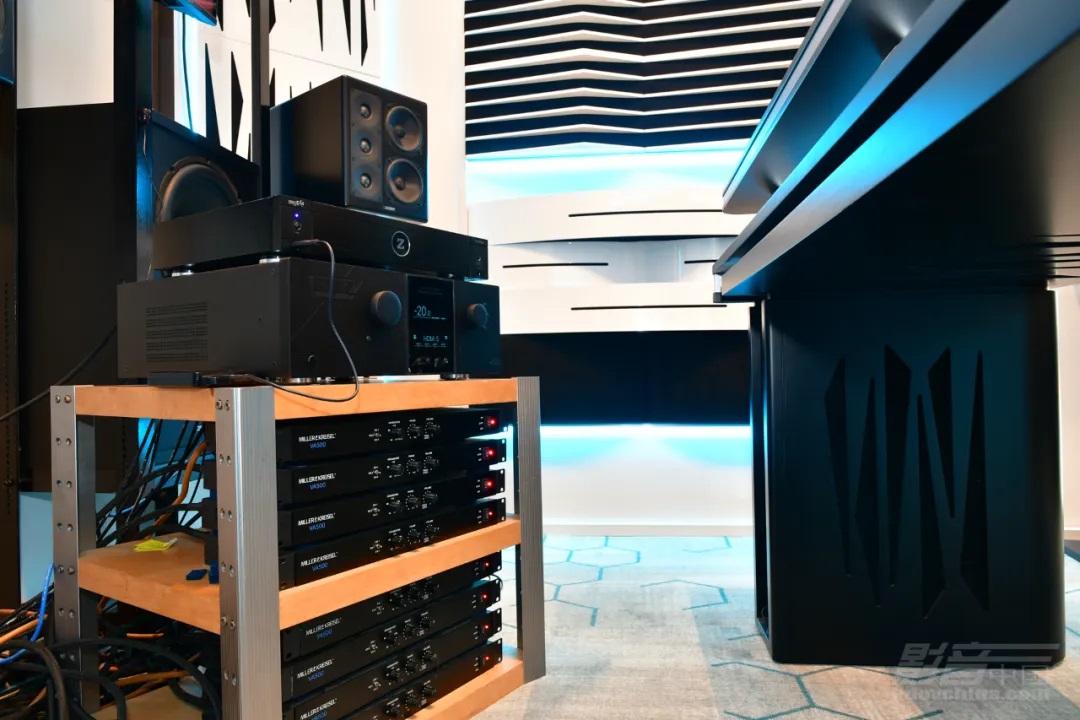

播放机、前级和8台VA500炮放


设计与调试心得

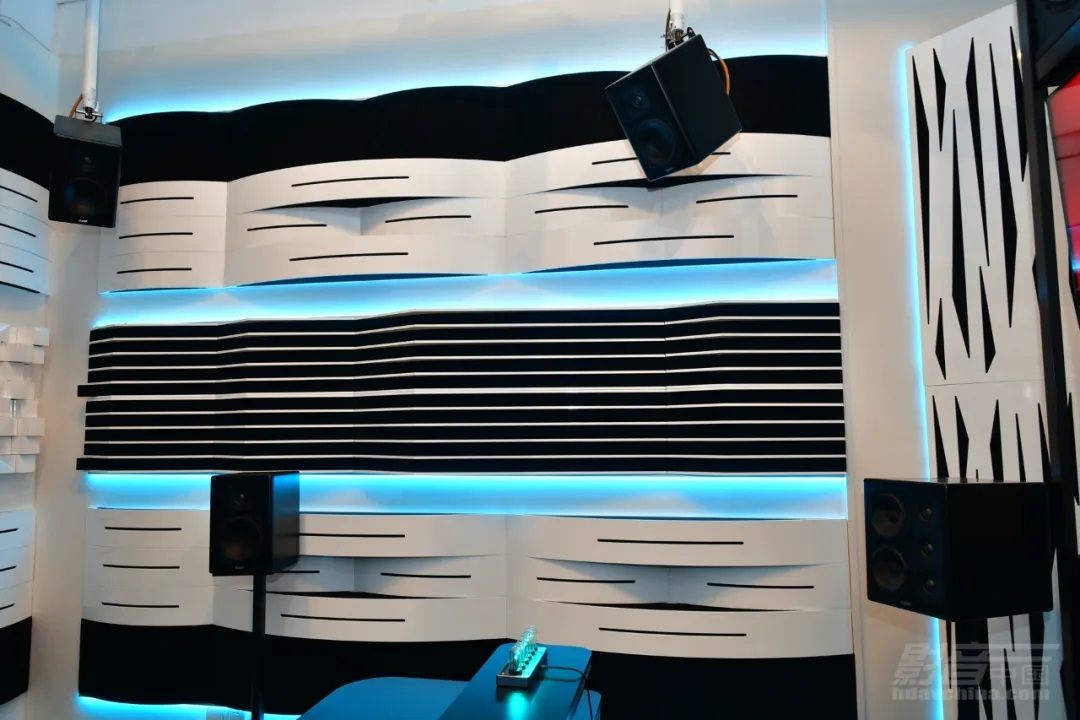

Artnovion吸扩混合体声学材料

在这个约15平米的全景声录音室里，还使用到了大量Artnovion（雅乐之音）吸（音）扩（散）混合体（声学材料）。这是严格按照事先规划的声音吸扩参数来做的整体布置。

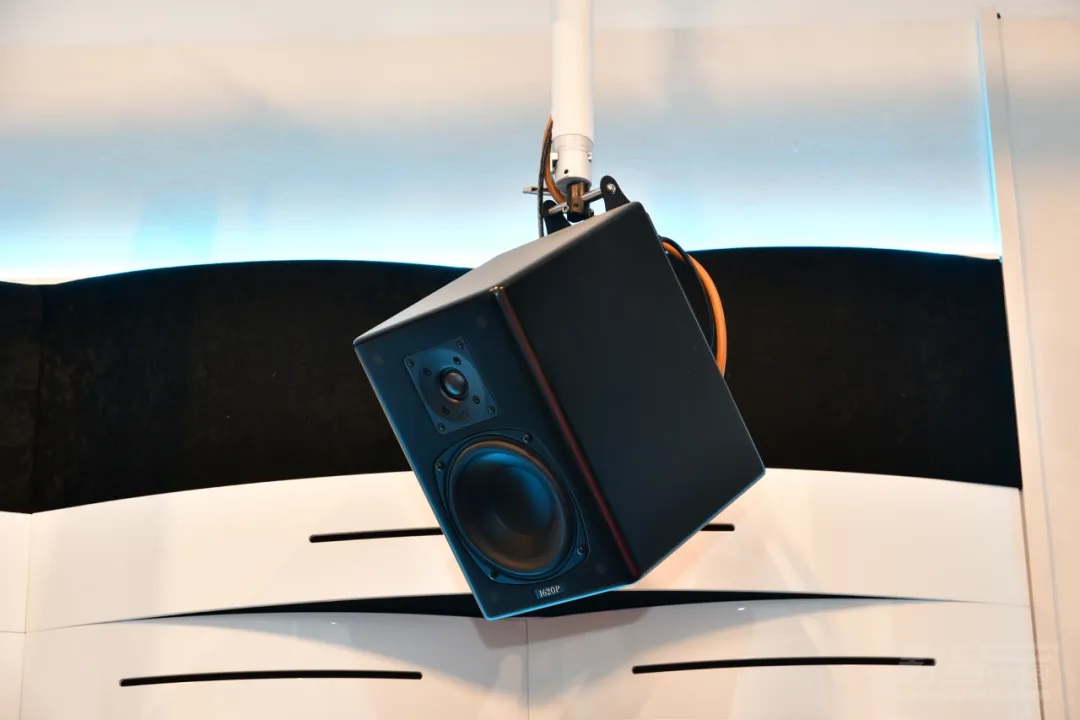

用于天空声道的MPS1620P


器材列表
主声道：Miller&Kreisel MPS2520P×3
环绕声道：Miller&Kreisel MPS1620P×2
天空声道：Miller&Kreisel MPS1620P×4
超低音：Miller&Kreise C15S×8
AV前级：Trinnov Altitude32
超低音放大器：Miller&Kreise VA500×8
播放器：Zappiti Pro 4K HDR
