低频是音响系统（包含两声道和多声道）中非常重要的一环，有了充足的低频效果，才能让声音听起来有能量、有气势、有冲击力，是追求好声不可或缺的要素。然而低频却也是最难处理的一环，因为任何空间都会有其独特的声学响应（Room Mode），都会扭曲低频。再加上，如果低频于空间中的残响时间很长，更会造成缓慢难消的多余能量，也就是驻波，这是破坏声音表现的大敌。

长期专注于空间声学处理的法国高阶知名品牌Trinnov Audio，深知低频效果对音响系统的重要性，以及难处，所以花了7年的时间，开发出完全不同于以往的主动式低频处理技术，称之为WaveForming，并于2022年的CEDIA展览上首次亮相。因为它的作法很新奇，所以马上引起了全球相关媒体的注意，而我们（台湾普洛影音网/《AV新视听》）过去也曾经报导过几次。





不过因为WaveForming这项技术相当创新，所以我们对它仍然有不少疑问，终于在9月19日，Trinnov台湾代理商宽颖国际的陈先生举办了一场技术发表会，地点选择北区知名的音响店名展音响，对WaveForming进行了详细的解说。名展的大视听室（超级英雄厅）也建置了一套高级版的WaveForming多声道系统，并让我们现场体验，效果确实非常好，让我感觉等待是值得的。至于现场的系统配置和听到的效果如何我们稍后再谈，一开始还是先简述一下WaveForming的样貌，让读者朋友容易连贯理解。



用最简单的话来说，WaveForming就是在长方形的视听空间中，于前方墙面上配置超低音喇叭阵列，也就是在前墙上（非落地）配置两排超低音喇叭，然后于空间的后墙也配置超低音喇叭阵列。前墙的超低音负责发出低频的声音讯号，而Trinnov环绕处理器能在经过空间测试之后，了解空间的Room Mode以及多余低频能量的状况，此时后墙的超低音阵列就能在低频抵达后墙时发出“打消多余低频能量的反相声波”，来消除空间里的多余低频，所以说是一种“主动式”的低频处理技术，能获得更干净、平衡、结实的极低频，实际的运作状况还更复杂一些，不过原理大致如此，这也是我们以前从国外报导所获得的信息。那么，WaveForming为什么是这样的喇叭配置与运作型态？概念从何而来？经过陈先生的解说我们才知道，原来背后有很多的技术理论支持。



首先，单颗超低音在空间里（多数消费者家中的用法）发出低频声波时，声波是呈圆球形的扩散，不容易管理与控制。但如果能用多只超低音采取线形的一排阵列，就可以控制声波，让它发出线形的低频声波（更严格的说法应该是圆柱形）。如果是配置上下两排的超低音阵列，就可以达成平面形向前扩散的声波，控制低频声波的运动型态。

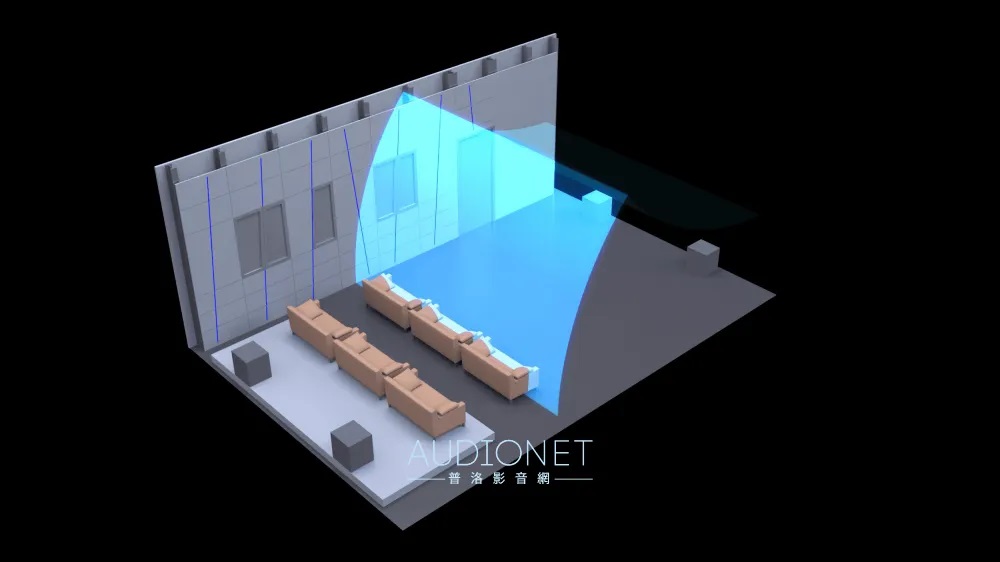

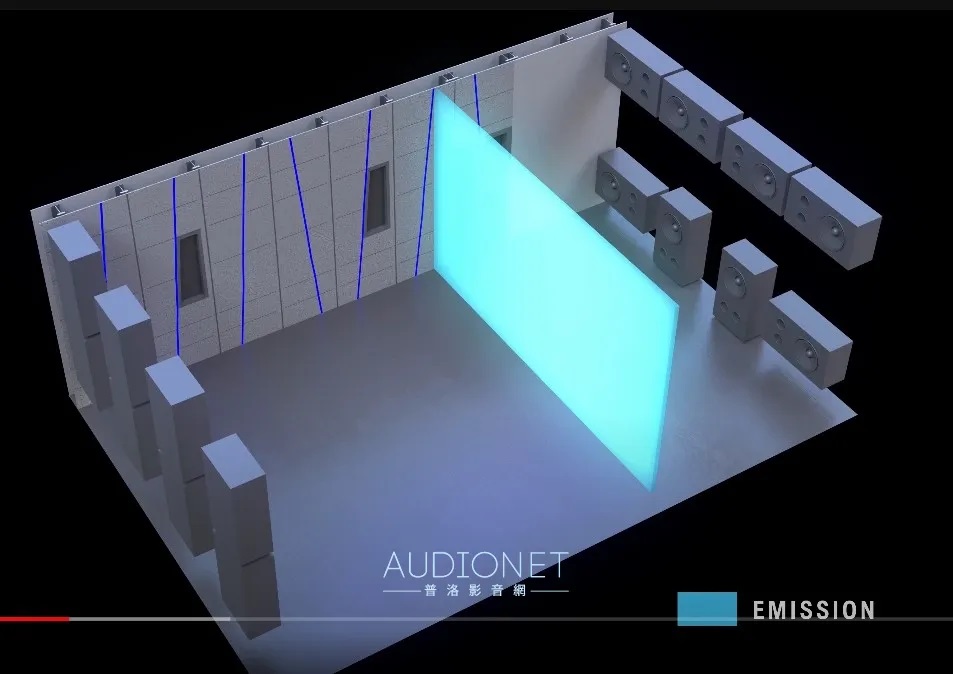

在前墙将超低音配置成两排的阵列，能构成平面运动的低频声波



再来，WaveForming最理想的环境是鞋盒型的长方形空间，此时就等于让空间变成类似“导波器”的作用，就好像让低频在一个管道里面前进，前述的平面运动的低频能量就能获得更好的控制，而当低频声波运动到后墙时，后墙的超低音喇叭就能精确地进行“消驻波”的动作。这就是WaveForming要于前墙采取双排、多超低音阵列的真正原因，并不是像有些人想的只是增加低频输出而已。而这也是它为什么要叫做WaveForming的意义，其核心其实是一 种对低频声波的控制与处理的概念。

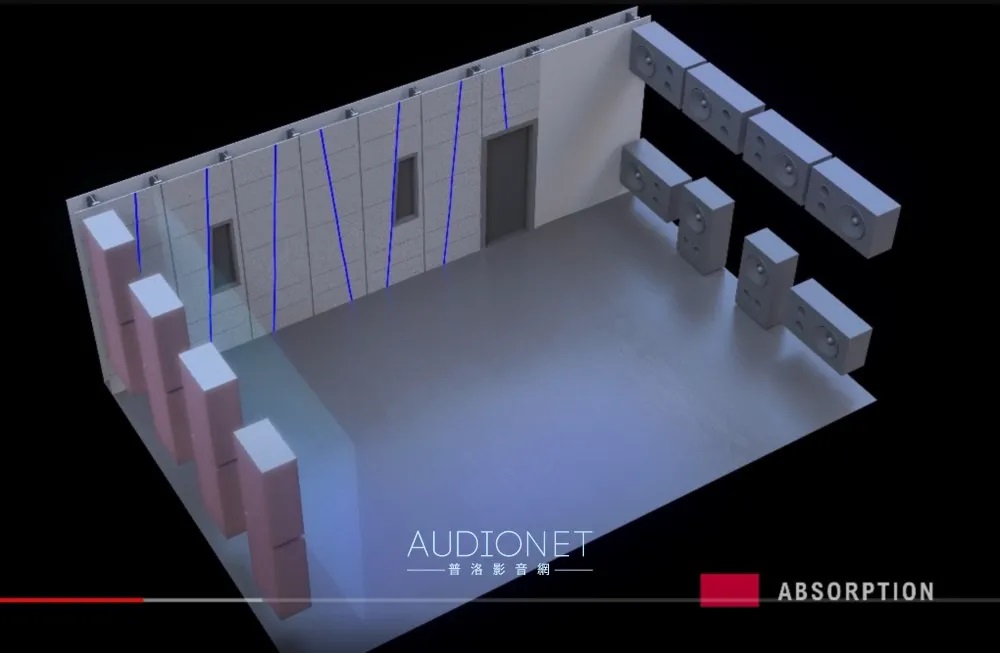

当前墙超低音发出的低频声波抵达后墙时，后墙超低音阵列能发“多余低频能量的反相声波”来进行消除，所以也等于是消驻波的“吸收器”



好了，接下来是很多玩家朋友心中的重要疑问，就是想在居家环境打造WaveForming系统感觉难度很高，例如今年Trinnov于CEDIA展览上展出的系统就达到13.14.6，超低音数量多达14只，前墙8只、后墙6只，这在一般居家环境的门坎实在是太高了吧？



陈先生特别解释，这是WaveForming推出以来大家常有的误解。其实，这只是Trinnov原厂为了想呈现出最好的效果，所以在很多展览上火力全开所做出的豪华配置。当然啦，超低音阵列的配置越多、越完整，效果是越好的，但实际上并不一定要这样的大阵仗，而且WaveForming现在也支持比较简化的运作方式，让一般消费者更容易于家庭里实现。



如果要用最简化的作法，WaveForming基础的要求，就是你至少要有4只超低音喇叭，2只于前墙担任“发射器”，2只于后墙担任“吸收器”，为了贯彻其原理，让低频能量呈平面 波形前进，建议这4只超低音都是要配置于墙面中线（挂墙或嵌墙方式）。如果想进阶，就是增加超低音喇叭的数量，让前方或后墙的超低音达成更完整的线性阵列。如果想更进一步，那么就是让前墙或后墙的超低音变成两排阵列，就可以由线变成面，创造出平面前进运动的低频能量。后墙超低音的数量与需求不如前墙重要，所以如果必须要妥协，后墙可以使用较少的超低音。



这就是最低限度配置，前2后2共4只超低音的配置，而且是摆在地上，而这样配置所产生 的低频波形就是圆柱形的，效果会打一些折扣



因为考虑到有些消费者家里不容易让超低音配置于墙上，所以Trinnov后来也让WaveForming可以支持超低音摆在地上的作法，并于2024年发表。不过如此一来，超低音发出的声波就不可能是平面前进了，就会形成圆柱状前进的型态，所以此作法也称之为“圆柱形WaveForming技术/Cylindrica WaveForming”，而先前发表的高阶作法就称为“平面WaveForming技术/Planar WaveForming”。



这是今年慕尼黑音响展上的展出，可以看到前后墙的超低音都是落地配置，这就是比较容易达成的“圆柱形WaveForming技术”



圆柱形WaveForming的效果自然比不上平面WaveForming，不过它更容易于居家环境中实现。像今年8月TAA音响展上，宽颖和恺锐连手于展房中展出的就是圆柱形WaveForming系统，前面的4只超低音、后面的3只超低音都是摆在地上，效果也很不错。像音响展这场合很难让超低音上墙，而圆柱形WaveForming就是很好的解决方案。

那如果消费者没有预算限制，可以自由装设超低音，要怎么知道一个空间里需配置多少超低音比较好呢？陈先生做了解答，主要就是看前墙的宽度与天花板的高度，空间的长度反而不是很重要。原则上，前墙的面积越大，所需要的超低音数量就越多，而要多少并不需烦恼，因为Trinnov已经做好了完善的在线试算工 具（https://www.trinnov.com/WaveForming/#/），你只要上网输入空间条件，网页就会自动帮你做好计算，非常方便。

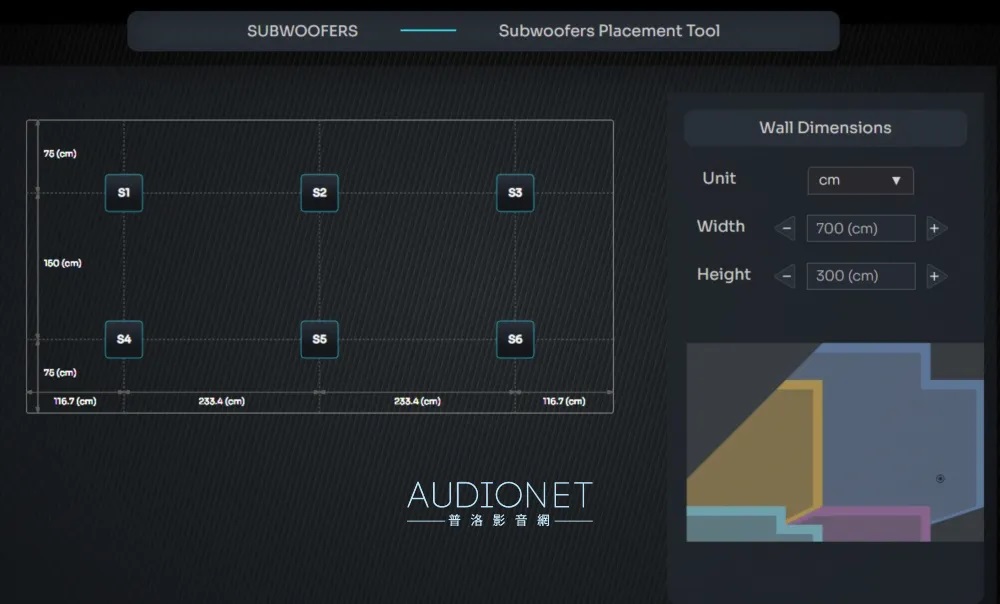

这就是试算网页的界面，右边可以输入前墙的宽度和天花板高度，左边就会出现建议的超低音阵列配置状况

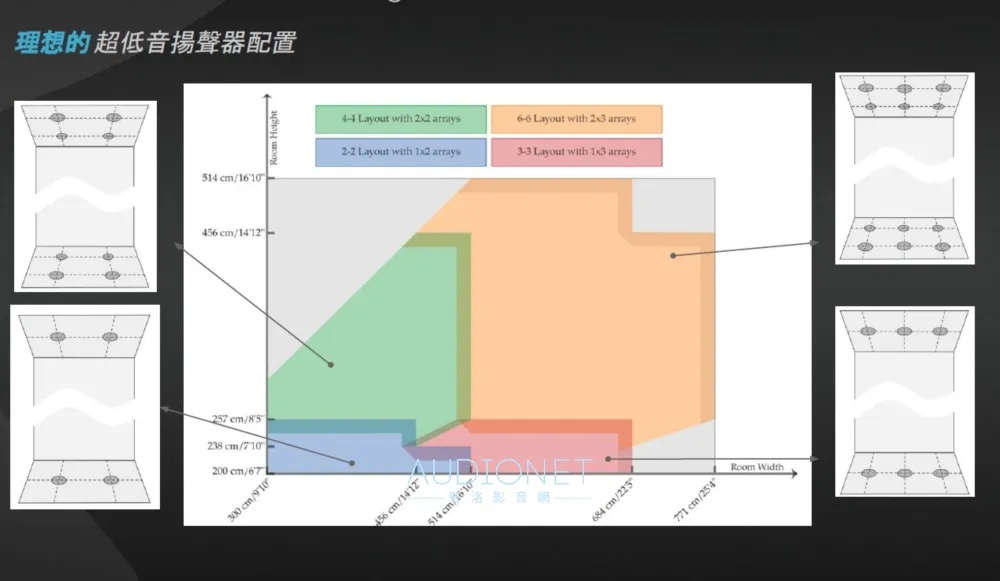

这是电子表格的图形化，X轴是前墙的宽度，Y轴是天花板的高度，左下角的蓝色区域就是代表小空间，适合前2后2的配置，右上角的橘色区域就是代表大空间，适合前6后6的配置



那消费者要使用哪一种超低音喇叭，有没有什么限制呢？陈先生表示，超低音产品没有特别的限制，无论是密闭式、低音反射式、RTL管道式的，都可以，不过有一些使用上的建议。第一，Trinnov强烈建议使用相同超低音喇叭来组成WaveForming系统，避免“联合国”式的搭配；再来，如果真的要搭配不同的超低音，尽量确保超低音喇叭有相同的音压与带宽能力，最好还能是相同型态的箱体设计；第三，如果是使用有DSP处理功能的超低音，在进行 Trinnov处理器的自动更正之前，要先Bypass任何内置的DSP或低通滤波器；还有，前墙的超低喇叭要采取左右对称配置，而后墙的超低音最好也能和前墙的超低音对称。



好了，那如果成功建构了WaveForming系统，可以得到哪些好处呢？陈先生有提到，按照施洛德频率（Schroeder Frequency）的理论，在此频率以上声波的运动特性类似光线，此频率以下的声波运动特性类似于波形，而WaveForming非常适合处理施洛德频率以下的声波，简言之，就是在大约100Hz以下的频率是保证有效的，除了能消除驻波，还能缩短多低频能量的残留时间，这些都是仪器实测能实证的，低频的响应曲线会变得更平坦，低频的残响时间会大幅缩短。



而WaveForming还有一点很棒，就是能够减少多个座位的声音差异，达成座位区域的一致性。为了说明这点，陈先生还故意播放了低频测试讯号，并直接现场实测每个座位的音压差异，差异确实都在很小的范围内，实证非常有效。

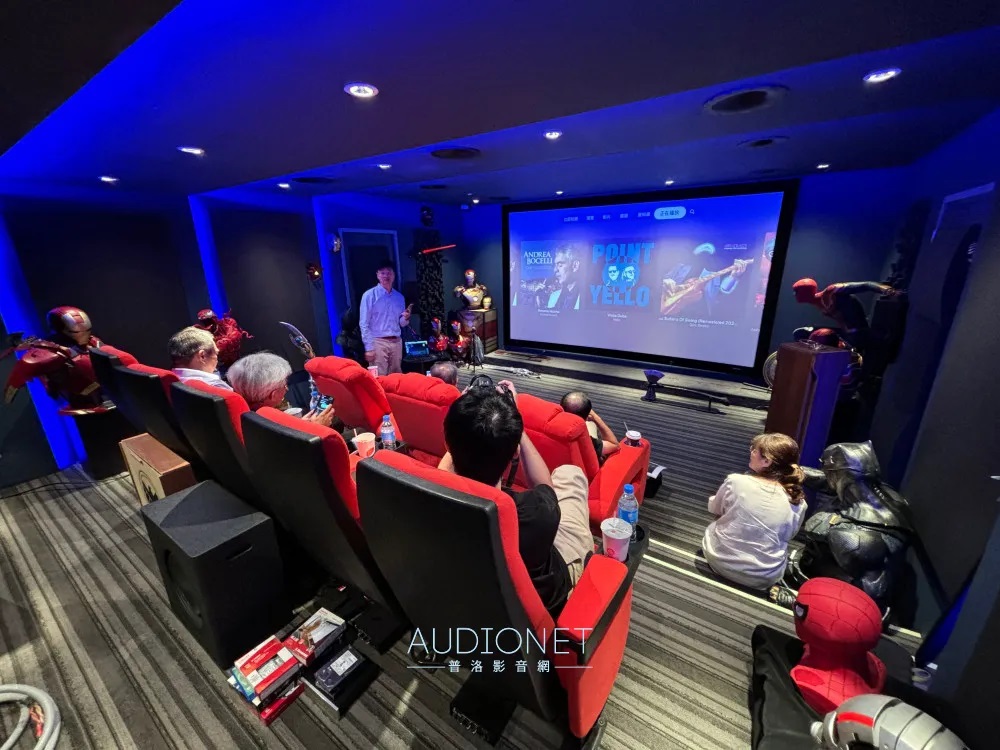

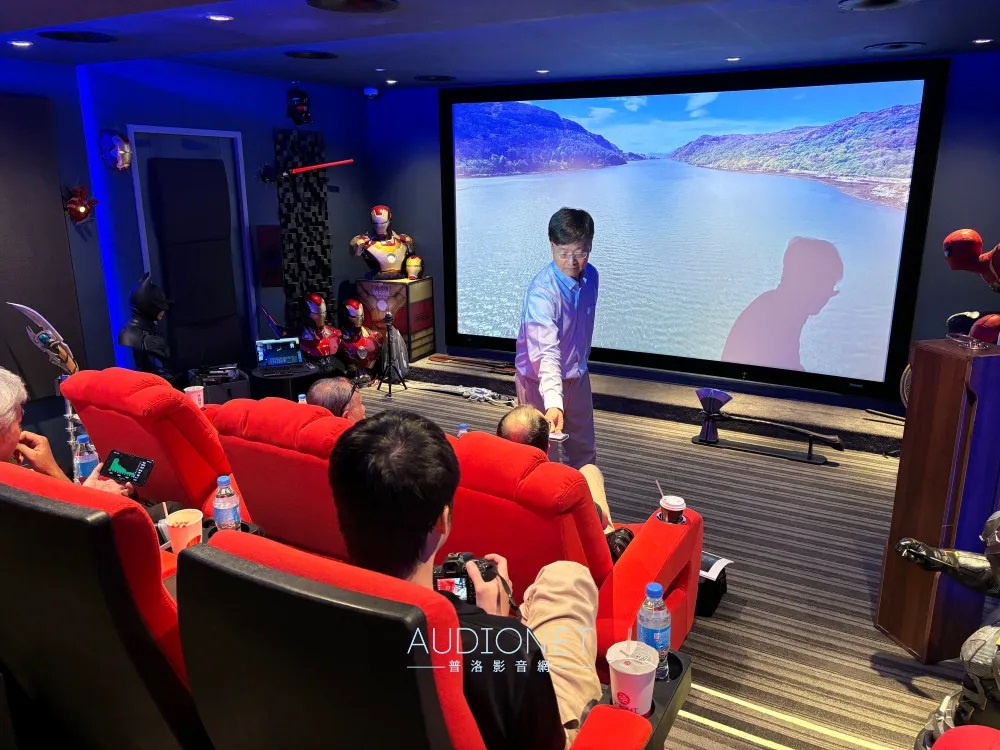

陈先生现场实测每个座位的低频音压状况给大家看，确实座位之间的差异很小



加压模式



而除了核心功能，陈先生还提到WaveForming有一项称为“加压模式”的功能，我觉得很值得一提。

以前我们就有经验，在采取强力的主动式低频处理之后，很可能因为低频响应变得平坦化，有些玩家朋友会觉得低频变得“太干净”，而感觉不过瘾。其实就仪器实测来说，往往并不是低频不足，而是平常我们听习惯比较多的低频，一时之间就不容易适应。但毕竟系统是消费者在用的，每个人的喜好与追求不同，所以低频管理功能最好还是能兼顾使用者的喜好，而WaveForming的加压模式就能满足这一点。



要启动加压模式，就是在进入Trinnov环绕处理器的设定选单、输入房间的长度，WaveForming软件就会自动计算出一个频率，这个频率就是受空间Room Mode影响而产生 的第一个频率，例如房间长度是6.8米，生成的加压模式频率就是25Hz，那么当音乐讯号来25Hz和以下的频段时，就会启动加压模式，也就是所有超低音喇叭全部发声，也连后墙原本做为“吸收器”角色的超低音也全部变成“发射器”，如此一来就能产生极强劲的极低频，而这个加压模式的频率点也可以让用户自由设定。

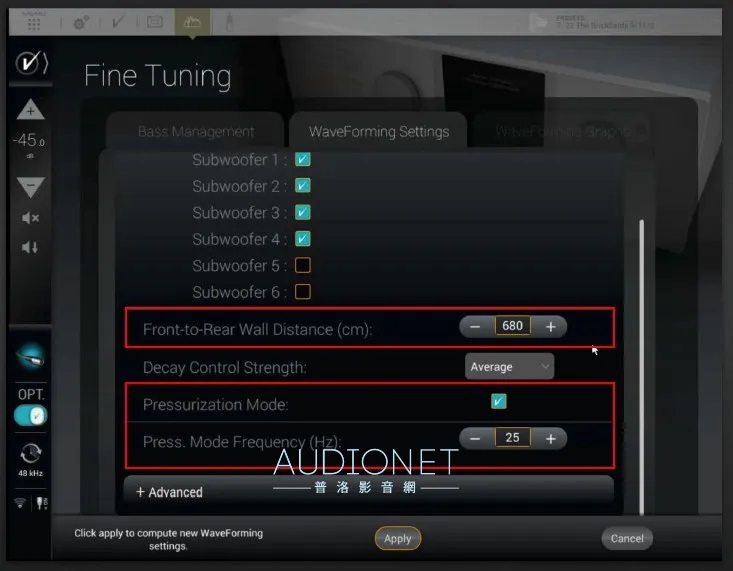

这就是加压模式的操作画面，上红框是空间的长度，下红框就是自动计算生成的加模压模式运作频率



而因为多数空间长度计算出来的加压模式频率都很低，所以加压提升的往往都是很低的极低频，这样的极低频很多已经进入人耳不易听闻的范围，所以并不会让感觉带来多余的音染，但它可以让你有更多“体感”，让你感受到极低频的能量按摩。如此一来，就能在维持干净低频的前提下，又兼顾能量感与冲击力，不会让你觉得处理过后的低频太清淡。



这就是加压模式的示意图，当启动时，前后墙的超低音喇叭会一同发声，创造出强悍的极低频

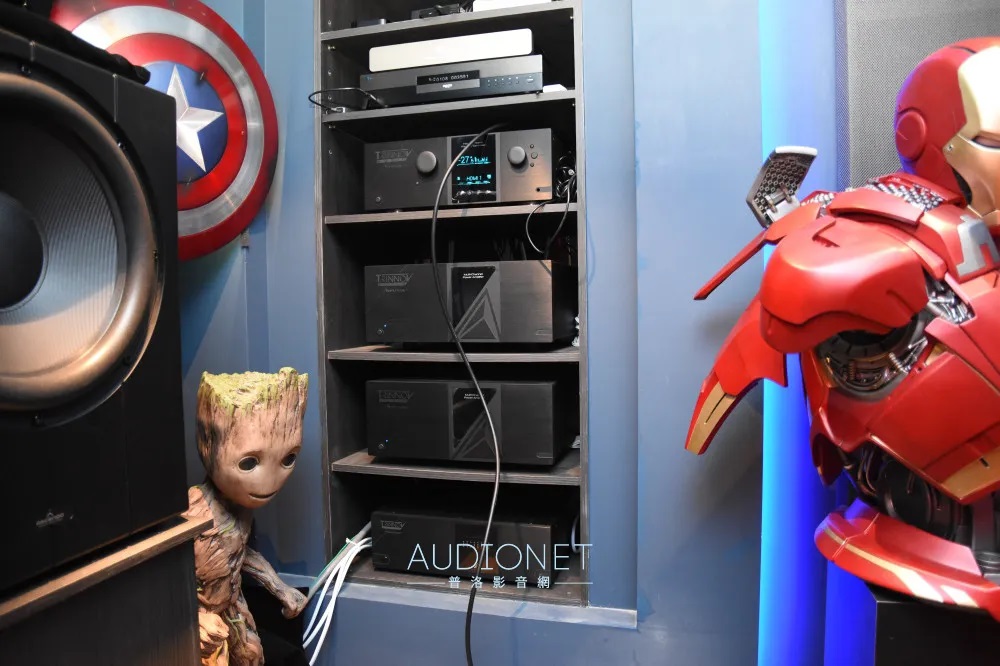

听完了这些说明，真让人跃跃欲试，当然一定要试听看看啰。名展的这间英雄视听室做了完整的高阶版WaveForming设计，构建了12.9.11系统，共使用了9只Ascendo THE 18 SUBPro-Passive超低音，采取前6、后3设置，它们全部配备了18吋的低音单元。其平面的环绕喇叭全部都是Ascendo的制品， 11只嵌顶式喇叭则是Perlisten的制品。前端的环绕解码前级当然是Trinnov Audio Altitude32，而后级也是Trinnov同厂的多声道后级产品。

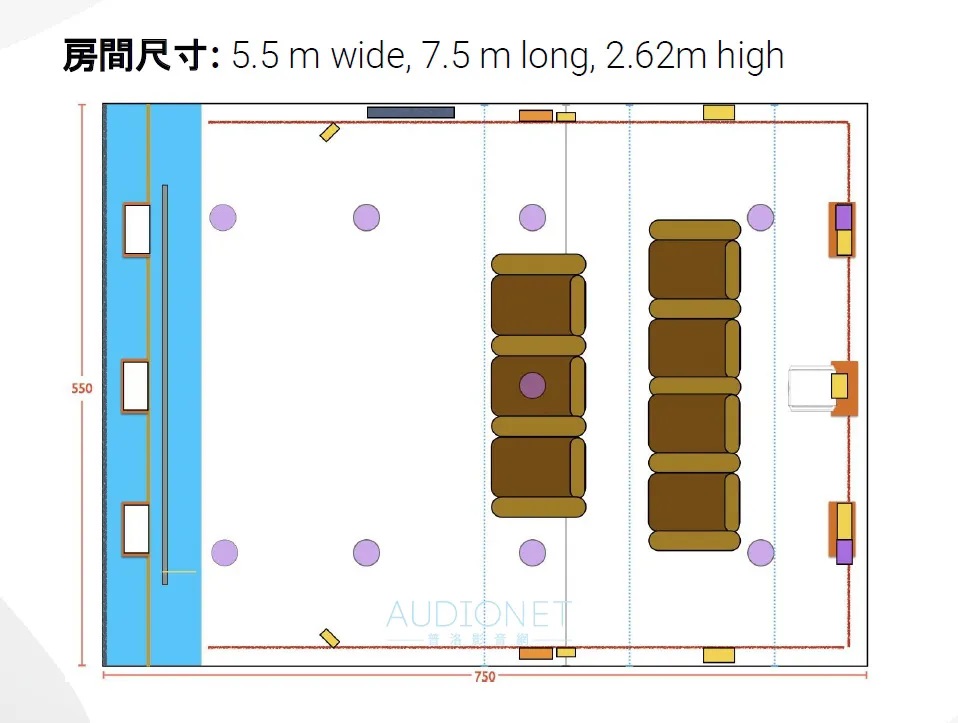

名展超级英雄视听室的空间尺寸

进入试算页面计算前墙适合的超低音配置状况

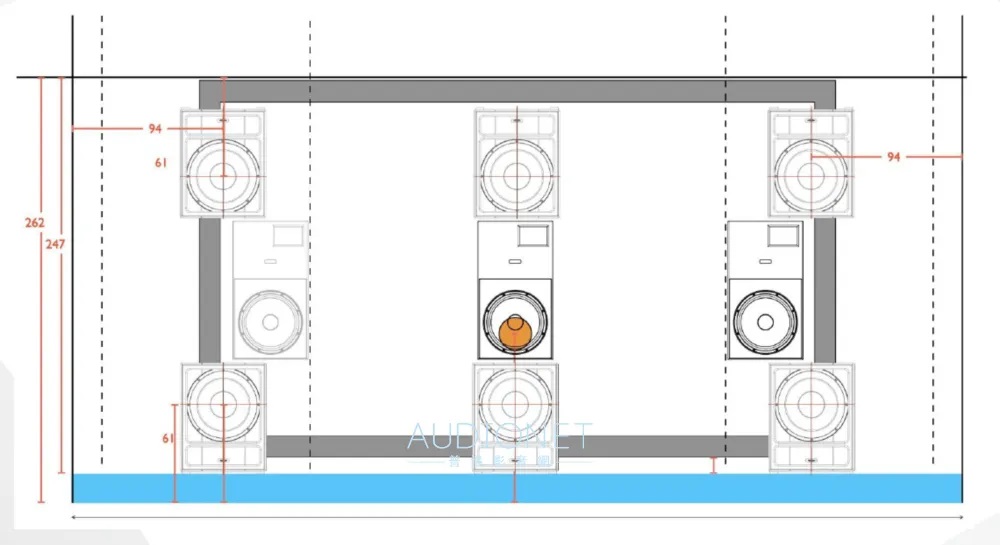

这是前墙最佳的超低音配置状况，当中橘色小圆形是代表第一排中央座位的头部高度

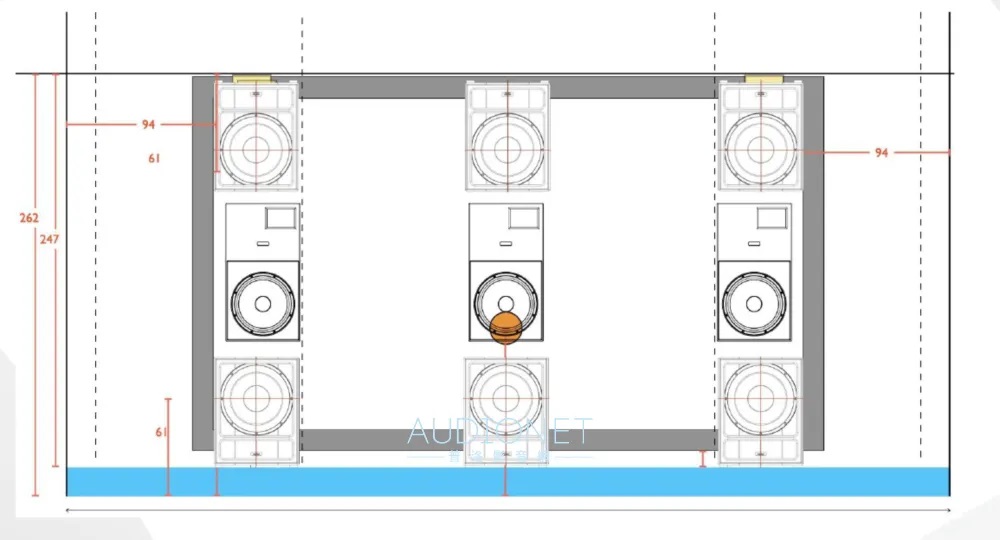

从上一张图可以看到，超低音的最佳位置会正好被银幕边框挡到，而WaveForming可以容许一定程度的调整，所以能调成如图中的配置状态。

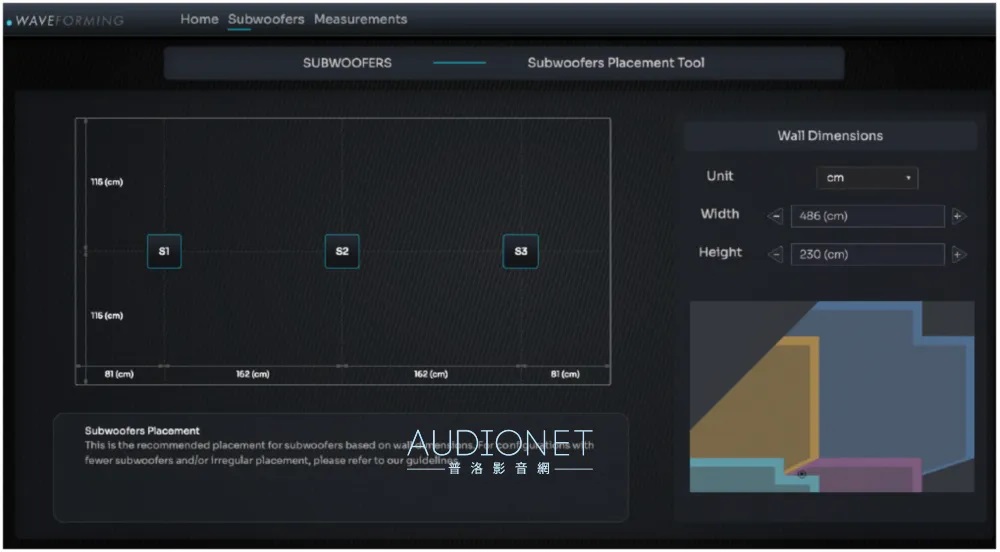

这是利用网页工具计算后墙超低音喇叭的配置状况

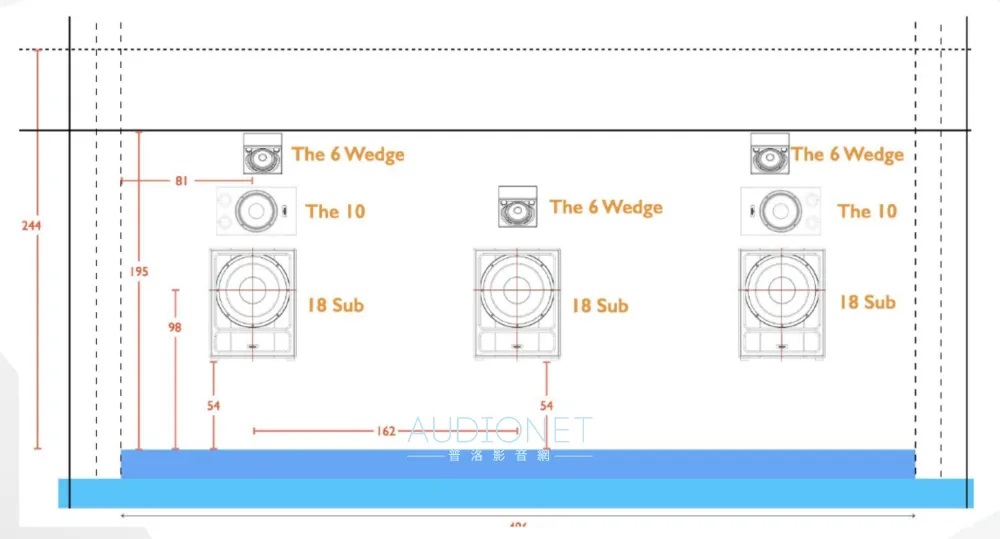

后墙采取3只超低音配置，请留意，画面中的Ascendo THE 10是用来补强THE 6卫星喇叭的低频段，并非后墙WaveForming运作的超低音



现场试听了很多电影片，也听了Dolby Atmos Music多声道音乐，我们关注的重点当然是极低频的表现，结果高阶版WaveForming的效果果然是一流的。首先，这套系统可以呈现非常低的低音，极低频来时可以让人感觉脚底、小腿、皮肤麻麻的，显见极低频的能量很强。而同时又会觉得低频是干净的、有轮廓的、有型体感的，不会觉得低频能量过于泛滥、臃肿，或让人不舒服。极低频的控制达到了一种很巧妙的平衡，别忘了，这个现场可是有9只18吋的超低音喇叭呢。



例如电影《坚不可摧/Unbroken》开头美军轰炸机轰炸日本那段，这段也是Dolby Atmos官方示范片中的一段，我听过很多次了，而这次的效果是非常优秀的。当轰炸机飞来的时候，可以感觉强大的引擎低频声浪，而且战机型体感与重量感皆非常扎实，能感受轰炸机从旁边飞掠的效果。于此同时，全频段音效仍然是清晰的，完全不会感觉因为低频的强劲而有遮蔽、衰减、模糊或拖慢的现象。例如，在引擎的低频声浪中我们仍然可以听到螺旋浆运作的细微音效，感觉音效很丰富、很完整。





还有《哥斯拉-1.0》攻击城市那段，哥斯拉的踏地音效非常震撼，伴随着强劲的低频效果，而此时的踏地音效并不是单纯的一团低频能量而已，还能听出是层层迭迭的振动累加起来的效果，不仅有低频能量，同时有层次与细节。当哥斯拉吐出射线引发大爆炸时，还能感受振波能量横扫整间视听室，也是一样，强劲的能量能充分震撼感官，同时又能感受非常丰富的微小细节，此时的低频强而有力，又能保持得很干净，达到了非常上乘的效果。





一轮的体验下来，让我对于WaveForming相当佩服，因为它是Trinnov在大量理论与苦心研究之后的成果，而在结合了Trinnov独家自动更正技术、内部处理运算，以及现场大量喇叭精心配置之下，达成了非常理想的低频效果，有强劲能量、有延伸下潜、有冲击力，又可以非常干净，能让你听到完整丰沛细节，这样的低频相信是很多玩家朋友所向往的。如果你有兴趣，请一定要来名展这间超级英雄视听室体验看看，它是台湾第一套高阶版的WaveForming系统，值得来尝试。
