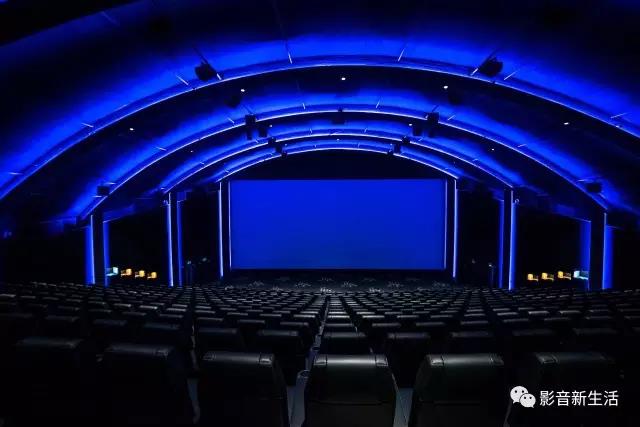

今天为大家介绍的这个来自北欧的专业影院系统，它叹为观止3D环绕声系统的设计，你绝对不能错过！虽然它只是一个电影院的升级改造工程，但通过专业的设计团队运用目前最先进的设计思路以及影音产品，让整个影院的声音和画质效果提升至世界级的水平。

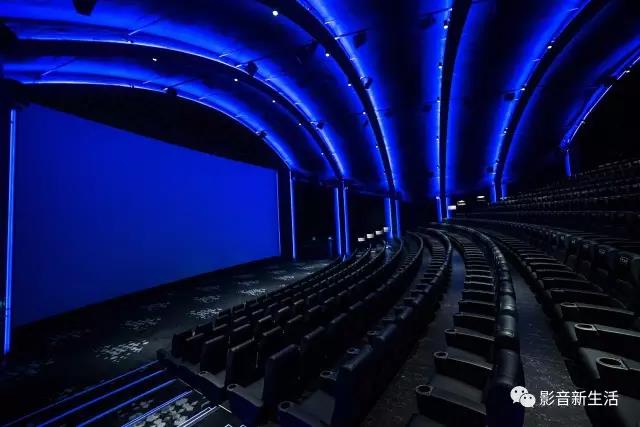

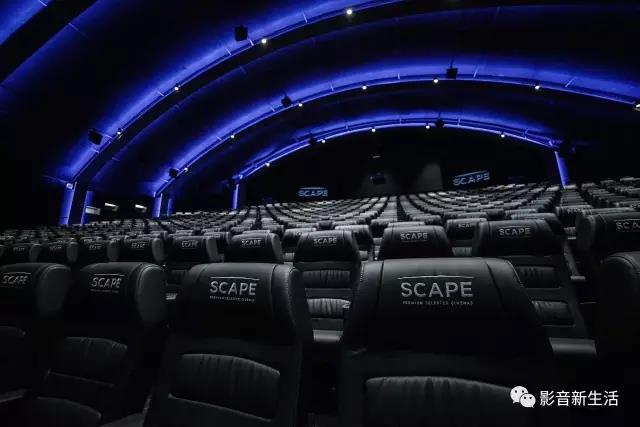

这个电影院一共采用了68个Procella Audio Cinema的扬声器产品，并且按照Dolby Atmos杜比全景声的设计思路，配置出一个31.5.20的3D环绕声系统，一共形成了56个独立声道。在投影画面方面，采用了Barco最新的4K激光投影产品，并且最大限度地利用了影院前墙的空间，实现了“wall to wall”的屏幕覆盖设计，配合高品质和豪华的座椅和灯光设计，这个最新落成的电影院，可以称得上是专业商业电影院的顶级之作。





这个案例的核心亮点：

1、这个位于Estonia Tallinn的顶级影院，来自于顶级额Scape Theater院线出品。

2、全新升级的31.5.20声道Dolby Atmos杜比全景声系统，56个声道分别由5个前方声道、26个环绕声声道、20个房间顶部声道所组成。

3、低频还原部分，采用了17个拥有双18寸的Procella P18超低音。

4、所有的扬声器的设计，都出自Procella的创始人Anders Uggelberg之手。

5、整个影院系统采用了Procella Cinema专业系列的C124、C22款扬声器，以及P18超低音扬声器。





复杂的31.5.20 声道3D环绕声设计
需要可靠和高品质的扬声器产品

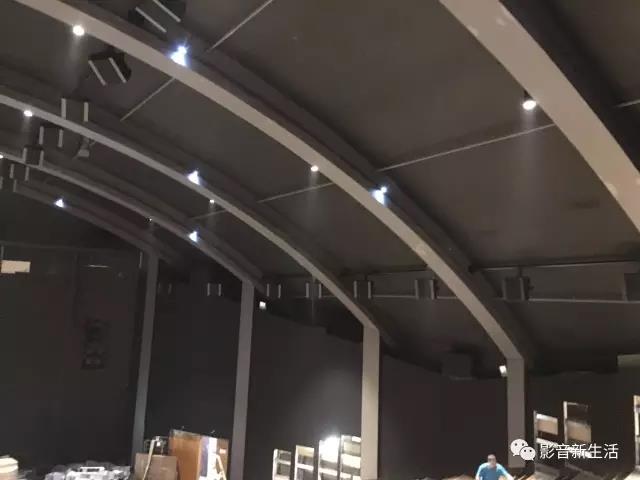

在Tallinn Scape的影院内，采用的68个扬声器而打造的Dolby Atmos杜比全景声系统，拥有31.5.20的3D环绕声配置，在屏幕位置安装了5个主扬声器，另外还有26个基本的环绕声声道，以及20个位于顶部的环绕声声道，另外还有17个超低音用作还原5个独立的低频声道。

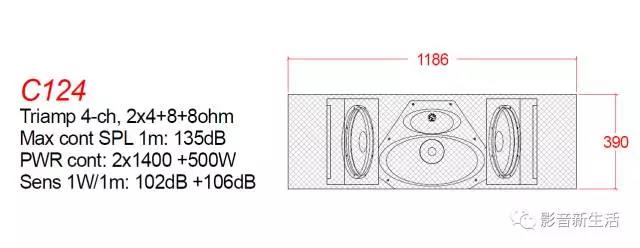

其中5个位于屏幕内的主扬声器，采用了Procella C124的Tri-Amplified三路分音设计的扬声器，这款扬声器采用了压缩式的高音单元，以及8英寸的中频单元，它采用了Procella常见的“Waveguides”设计方式，在低频还原方面则是采用了4个12英寸的低音单元。

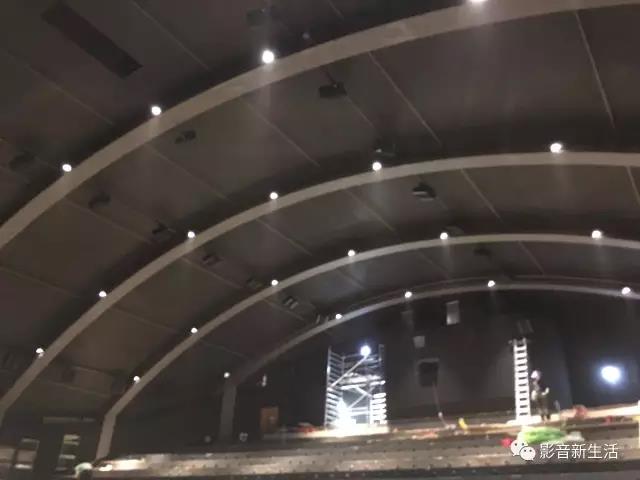

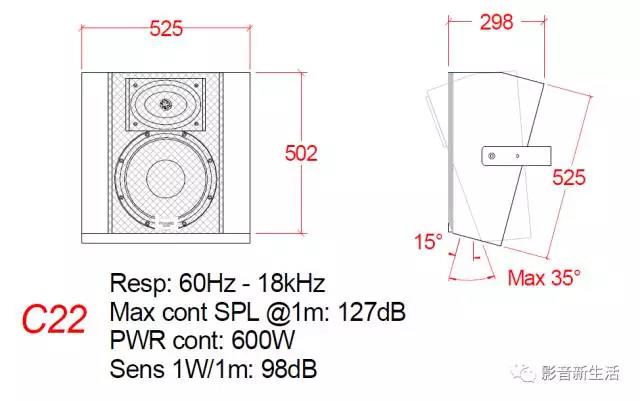

在环绕声道以及顶部声道上，采用的是Procella C22的扬声器，这款扬声器与C124一样，拥有相同的高音单元和12英寸低音单元的设计，不仅保持了声音还原的一致性，更是Procella扬声器采用“Waveguides”技术的成熟表现。

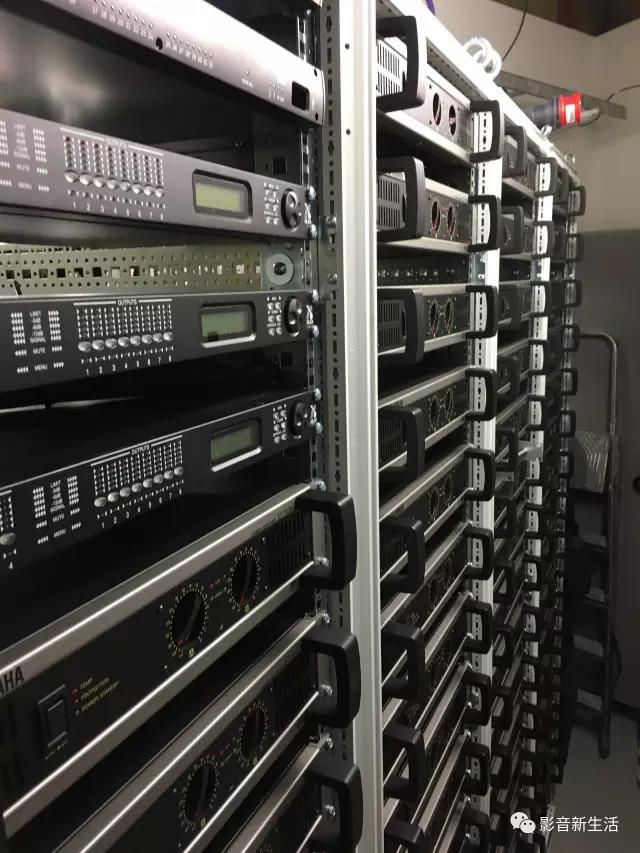

最后，这套影院系统所采用的超低音部分，是选用了Procella的P18扬声器所组成的低音系统，每一只P18都拥有双18英寸低音单元的设计，所呈现的低频效果也是在专业影院系统中，前所未见的。在功率输出部分，影院的设计团队，沿用了院线中原有的后级放大器设备，一共是53台的Yamaha雅马哈功率放大器，同时工作时，功率输出的总量可达79500W之巨。

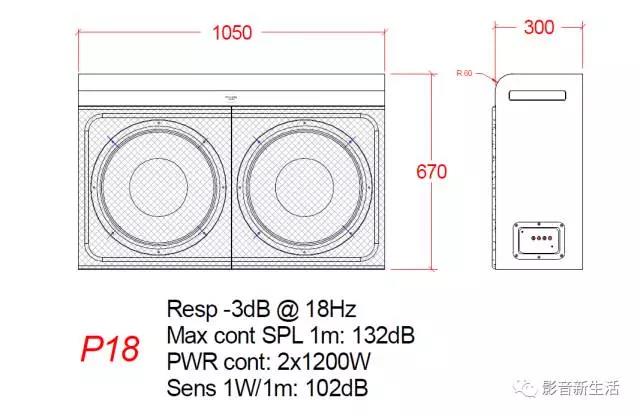

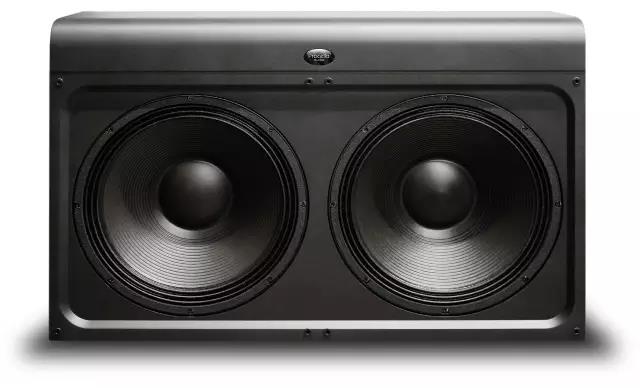

Procella Audio P18 双18寸超低音扬声器



本案例中所采用的Procella P18双18寸重低音音箱是THX认证扬声器产品，它所获得的“THX Approved”认证，性能上完全超过了目前许多家用版本“THX Certified”的产品！



商业院线，需要专业的品质！



这个影院方案中，由Procella Cinema产品所组成的影院系统，是专门用于一个全新的名为“AS2影院演示技术”，这是一个由北欧电影集团 (NCG) 开发的专业电影院广播技术，由Ari ‘Jaska’ Saarinen 和 Ari Salenius二人开发，官方虽然没有给出明确的介绍，但是我们猜测这就是 “AS2影院演示技术”命名的由来。这个技术最大的特点，就是把扬声器安装在弧形投影幕的上方，而不是屏幕后面，它的最大目的就是通过特别的技术手段，让声音的呈现“保持”在屏幕的中心位置，但同时又不需要使用特质的透声幕布，来让投影的画质受到影响，带来高品质声音和图像表现。





为了达成这个“AS2影院演示技术”的目的，来自Procella的创始人兼产品设计师，Anders Uggelberg先生，特别针对Procella原有的扬声器产品，设计出全新的商用Cinema系列，这也是这个案例中采用的C124和C22型号中字幕“C”的命名由来。

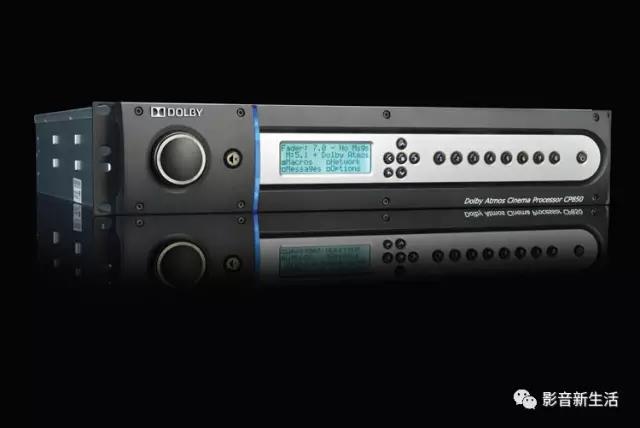

56个独立声道输出，已经十分接近Dolby专业级功放CP850 64个独立声道的极限了！



而这套商用电影院的设计方案，已经被应用于由北欧电影集团 (NCG) 主导的顶级影院设计战略之中，并且在Finnkino (Finland) 以及Forum (Baltic) 的新建电影院中被采用，在2016年，在瑞典和挪威的多个商业电影院中也采用了这个设计方案，来进行专业电影的设计好建造。





 这个顶级的杜比全景声影院，不仅由北欧电影集团 (NCG)制作，还特别邀请了杜比实验室参与设计，并且由杜比的专业影院工程师进行了后期的调试和声音调校。"最大的挑战一定就是全新的AS2影院演示技术，所带来的全新声画体验了，这是一次商业电影院的全新技术突破"，Procella的创始人Anders Uggelberg先生说道。“声音和画面的提升，都是AS2影院演示技术的核心目的，再配合杜比全景声的3D环绕声的呈现，它能够让所有影院内的观众获得全新、美妙和震撼的影音体验”。

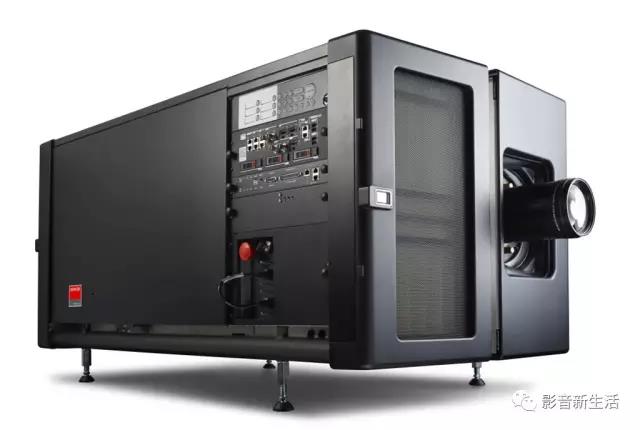

Barco巴可的DP4K-60L型号的4K激光投影机

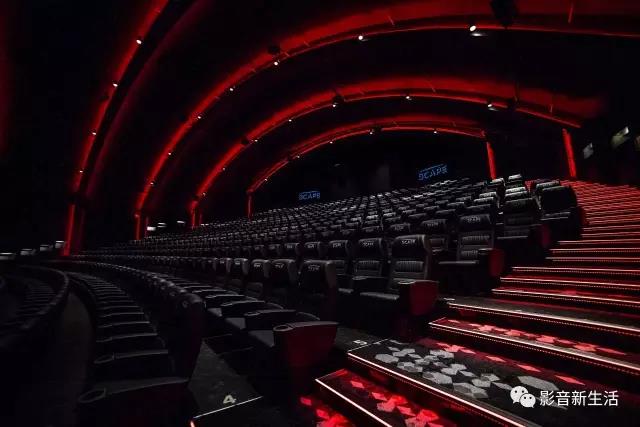

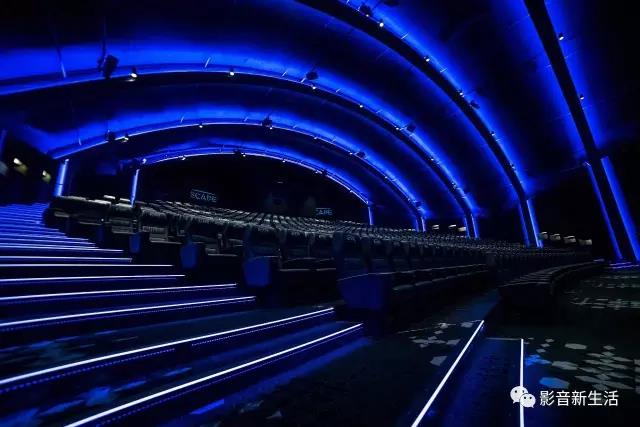

任何人都想亲身体验的顶级影院

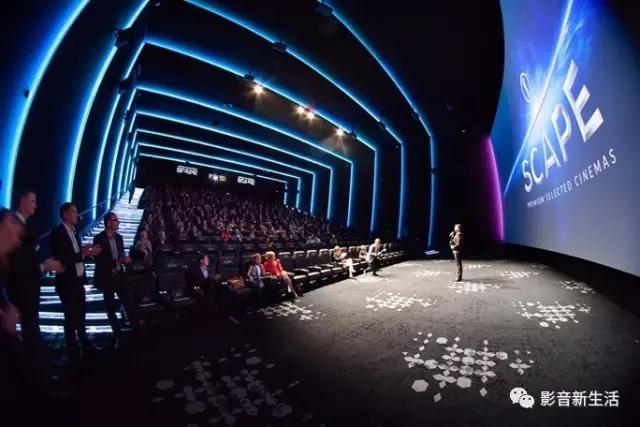

目前这个 Tallinn Scape院线拥有465个座位，屏幕尺寸为20.4x8.6米，基本上已经填满了整个影院的前墙的所有空间，采用的投影机当然不能马虎，选用的是Barco巴可的DP4K-60L型号的4K激光投影机，这也是在Baltic和Nordic地区唯一一款商业化运作的顶级4K投影系统，它的最高亮度输出可以达到56000流明。
