案例｜上海米乐影音：国内首个符合WaveForming要求、11.10.10沉浸式影院展厅

基本介绍

基本情况简介
随着Trinnov WaveForming技术的成熟，米乐影音上海展厅时隔一年后进行了一次改建升级，参与升级的空间，包括大影院和录音室，本文讲述的，就是大影院。改建目的，是要构建国内第一个符合WaveForming技术要求的展厅，为此重新设置了低音阵列，同时升级了主音箱。



认识设计师

设计师：张声乐

专注家庭影院多声道推广二十年，代理众多国际知名影音品牌。曾协助Dolby、DTS在全国推广，曾协助举办全球首次家用Dolby Atmos演示、全球首次8K Atmos演示、全球首次DTS：X Pro演示等众多大型活动。

设计/施工公司：米乐影音



空间信息及投入

位置及周边概括性描述：米乐影音上海总部（运河湾知识产权园内）
空间信息：长6.90×宽4.40×高3.70m


器材列表

主声道：Miller&Kreisel IW500×3
环绕声道：Miller&Kreisel IW50T×8
天空声道：Miller&Kreisel MP150×10
超低音：Miller&Kreise C15S×10
AV前级：Trinnov Altitude32 1632
多声道后级：Procella DA08-DSP×11
播放器：Zappiti Signature
投影机：索尼SRX-R608
投影幕：Visione Screen 180英寸（16:9可变2.35:1）



影院构建过程，声学/光学处理及特别设计

该空间原本系统配置为11.4.10声道（全景声为11.4.8声道）。讯源、放大器等安顿在影音室外侧开放式设备间内。

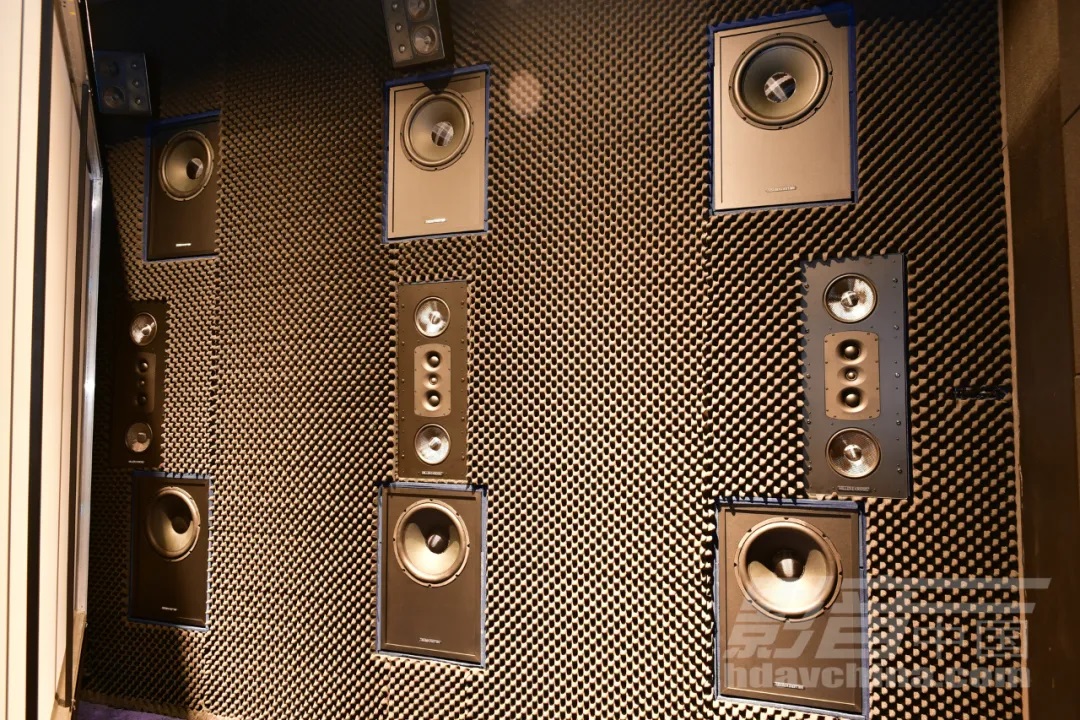

当时的配置包括：幕布后主音箱有两组，分别为Miller&Kreisel MP2520P有源监听音箱和无源的S300；环绕声道为嵌入式安装的IW50T；超低音有4路（注意不是4个），背墙为C15S和X12，前方透声幕背后有8个V12，它们组成另外的“2路”；天空声道实打实有10个MP150，全景声模式下使用8个，另外是留给DTS：X Pro和Auro 3D的（即上帝之声）。



回到改建完成后、11.10.10声道的展厅。

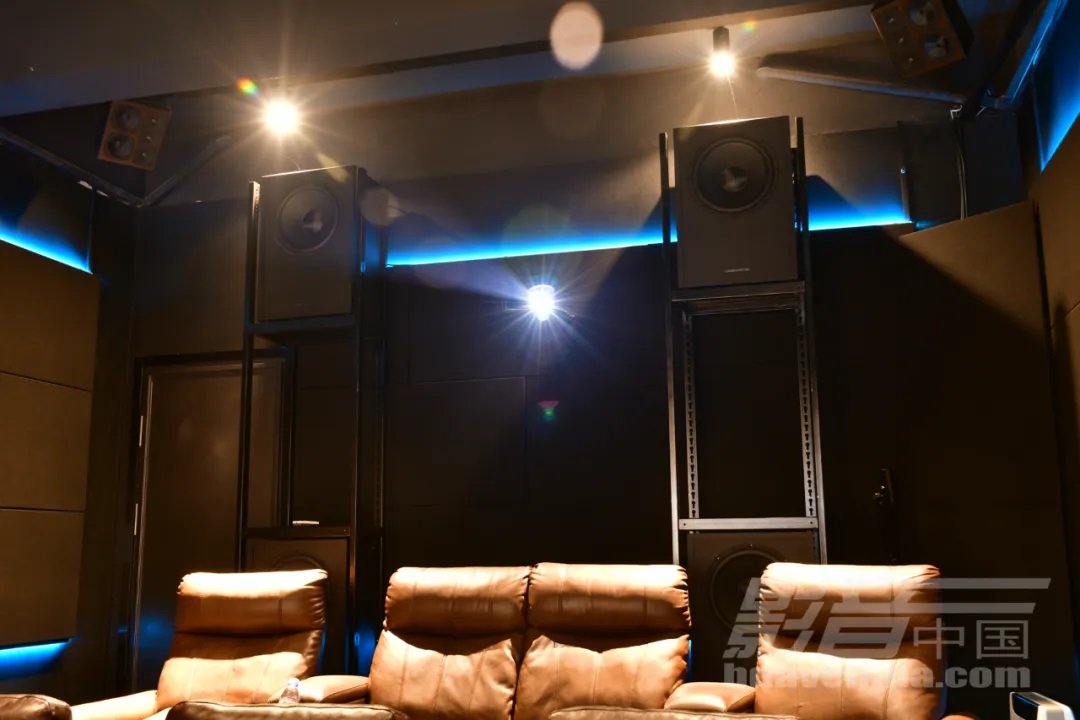

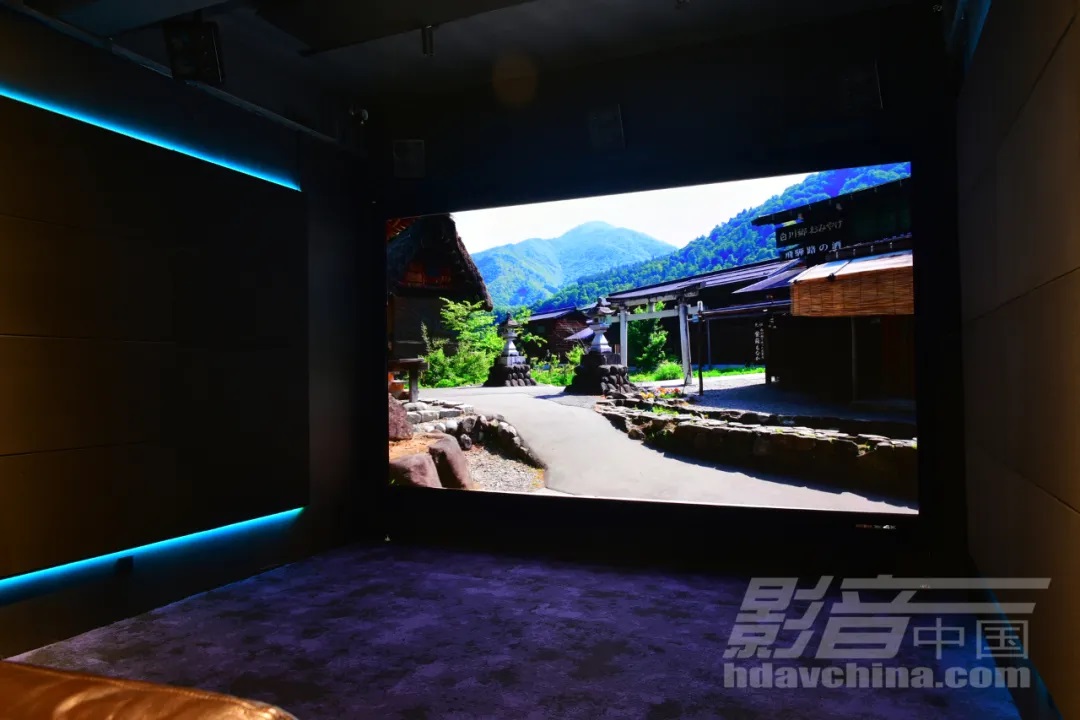

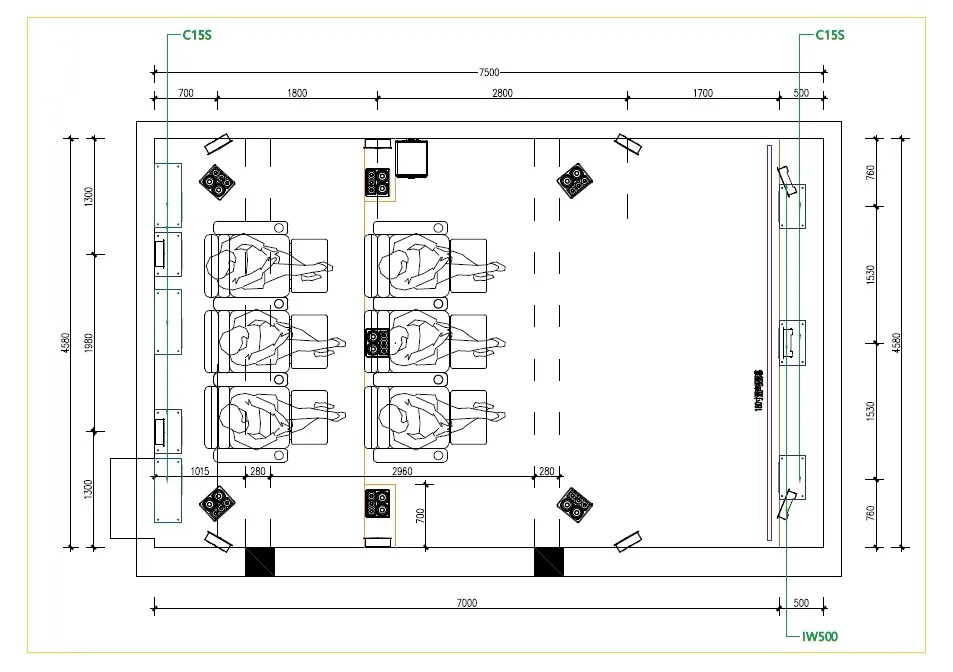

Visione Screen 180英寸THX认证透声幕被设计成方便“开合”的那种，我们可以直观看到前墙（幕后）中音箱的排列。升级后，主音箱全部替换成Miller&Kreisel获THX Dominus认证的新款IW500，左、中、右3个。超低音为WaveForming要求的阵列式，共6个C15S。与此呼应，背墙也有4个C15S，以“两两相对”的形式排列，这也就是11.10.10声道描述中，中间“10”的由来。

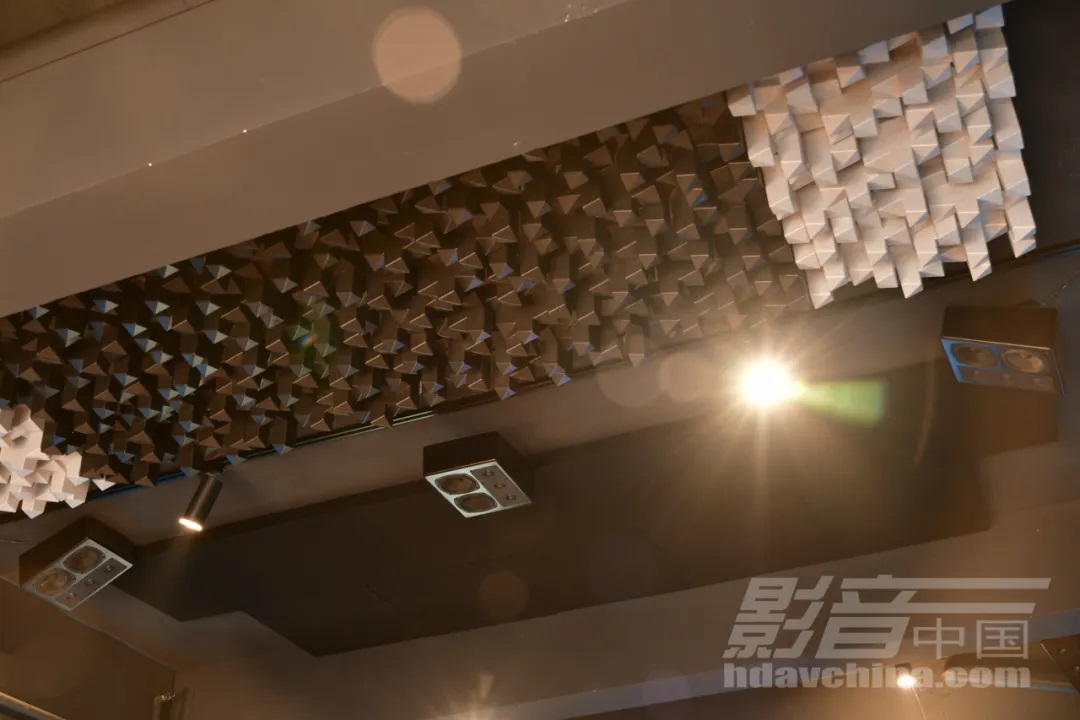

10个天空声道沿用了之前的设计：前面3个在主声道的上方，为增宽声道；中间前排是2个，中间后排为3个（包括上帝之声）；后排处也是2个。

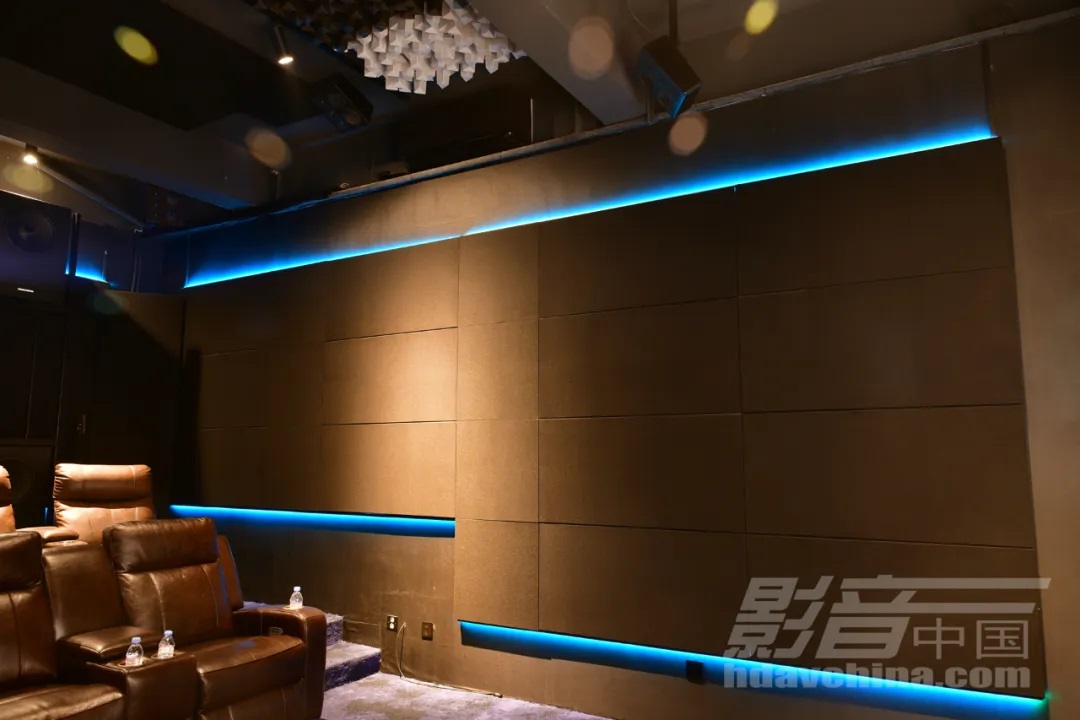

11个平面声道，除了幕后主声道的3个，在两侧墙面透声布后，各有3对（6个），背墙同样是2个。这11个音箱，是完全采取了隐藏式的设计。

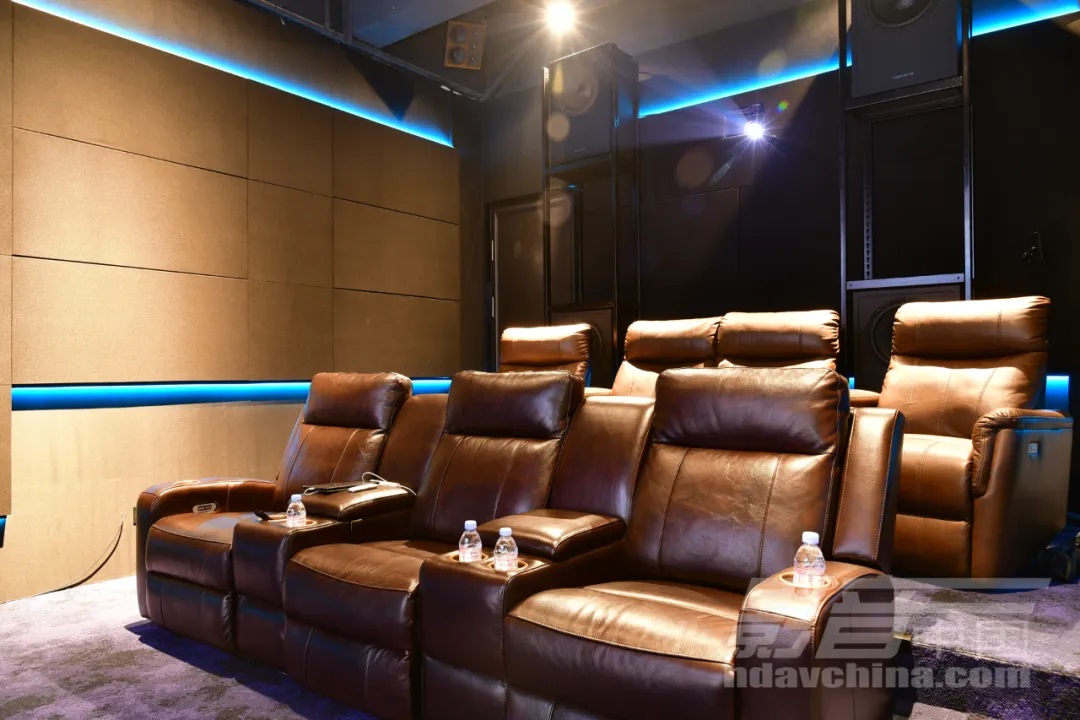

座椅部分，保留了当初的设计，两排7座。



这个展厅没有单独的设备间，而是将器材直接陈列在了外部。

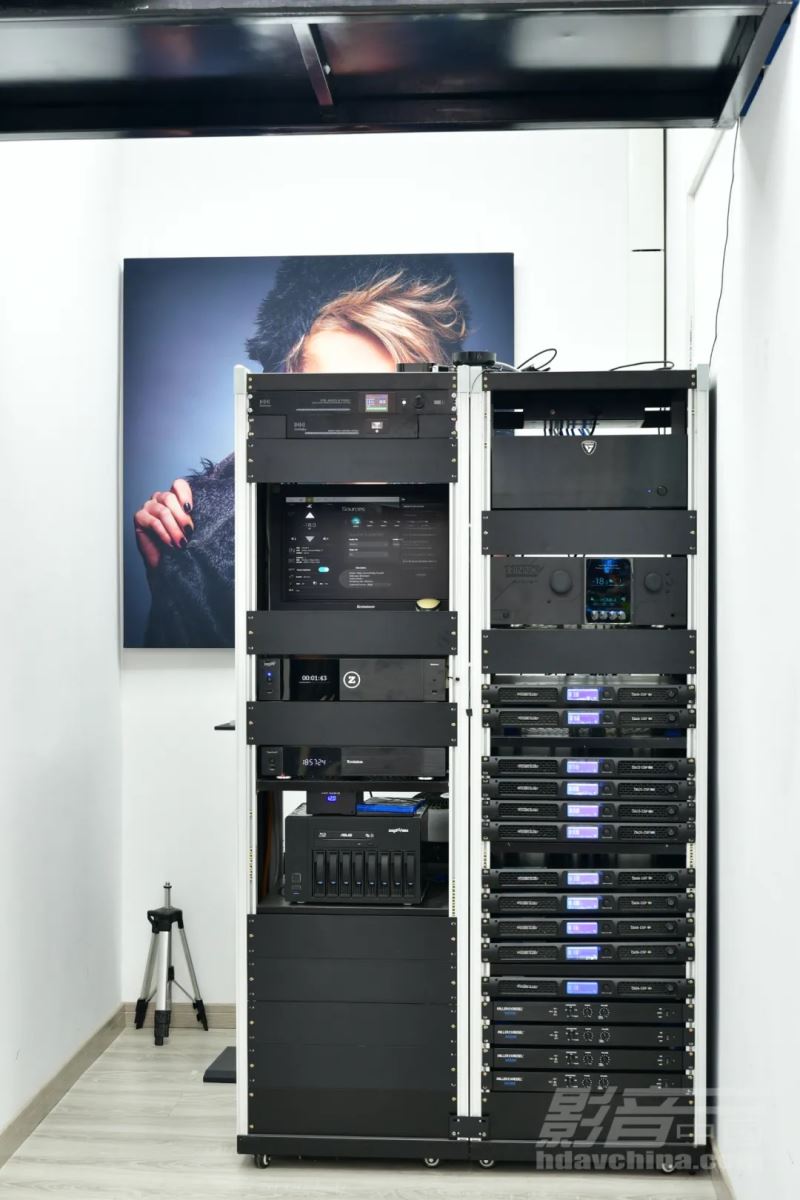

左边，先是一套璟睿的智能控制系统，用来操控灯光等各方面的开关。播放器分别是俗称“扎啤”、来自法国的Zappiti和另一款同样来自法国的R_volution 8K硬盘播放器。再往下是Zappiti的NAS，它的特别之处，在于可以把蓝光原盘无损拷贝其中，再通过NAS来读取，允许合法将蓝光4K和CD“抓”入NAS中的，似乎也只有它了。右边是来自美国的MadVR视频处理器，它可以做动态映射、非线性拉伸以及AI的插帧。现在很多高端影院、巨无霸级投影机/放映机都会选择它来做视频处理。

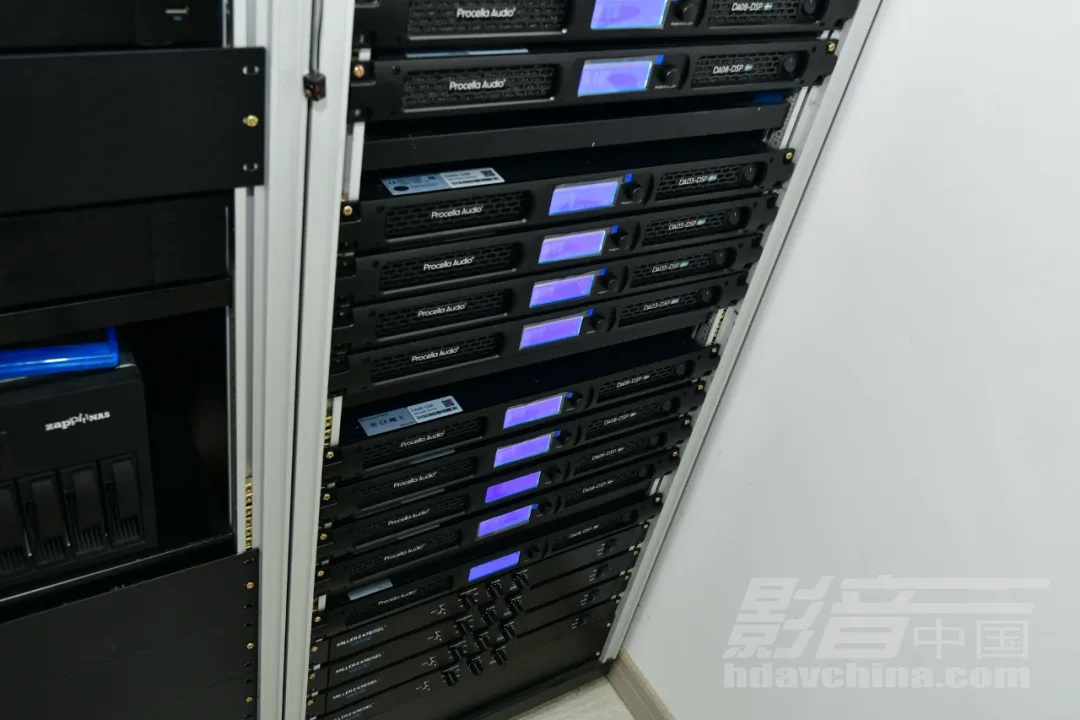

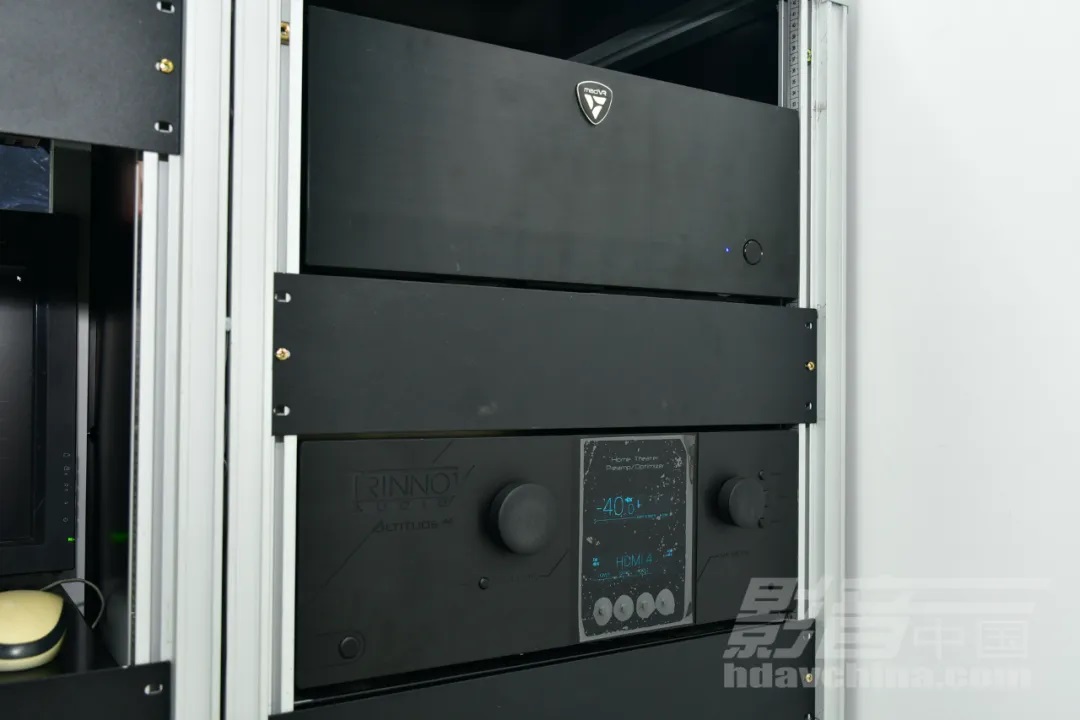

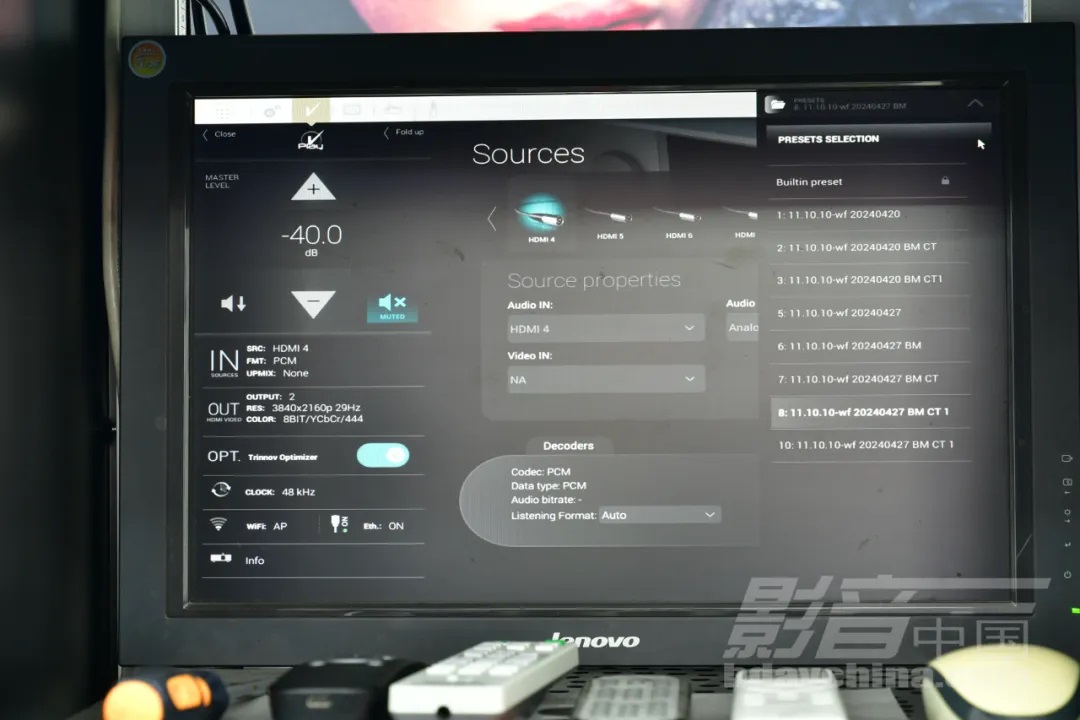

前级是Trinnov Altitude32 1632，通过固件升级，它能完整对应WaveForming的低音阵列处理。11台Procella DA08-DSP后级用以负责除超低音外各个音箱的驱动。至于超低音音箱，自然是Miller&Kreisel自家的VA500放大器来驱动。



设计与调试心得

对设计师来说，Trinnov WaveForming技术的发布后，引出了一个“教训”，那就是要尽可能将影音室的门，开在侧面，而非背面。

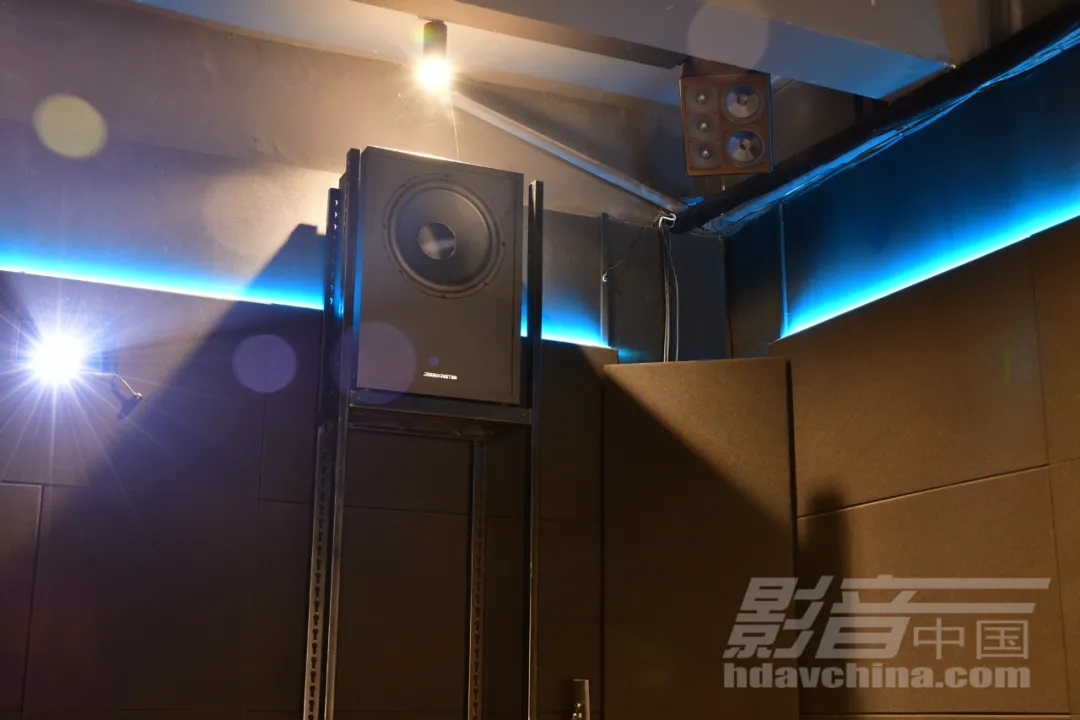

本案中，为什么前方是6个超低音，后方又是4个呢？就是因为这个原因。WaveForming的原理来说呢，就是当前方6个超低音的低频波发出后，背墙4个超低音要去完成一波声抵消，从而起到对应抵消驻波的目的，同时这4个超低音也开启增（加声）压模式，对低频做进一步的完善。



要做到尽善尽美的话，自然是希望在背墙上，与前墙一致构建6个同型号的超低音，但由于门是开在背墙的位置，所以只能“缩水”成4个。不过话又说回来，WaveForming对超低音设置的要求其实有一定的弹性，即前方可以设置6或8个超低音，但背墙至少2个起，以倍数递增即可。因此现在这样前6后4也是能满足其需求的。



最新消息是，Trinnov新版本的WaveForming技术，已经不再需要将超低音架设在“半空”中，即使落地摆放也是可以的。他们刚刚在慕尼黑音响展上做出了相应的演示。

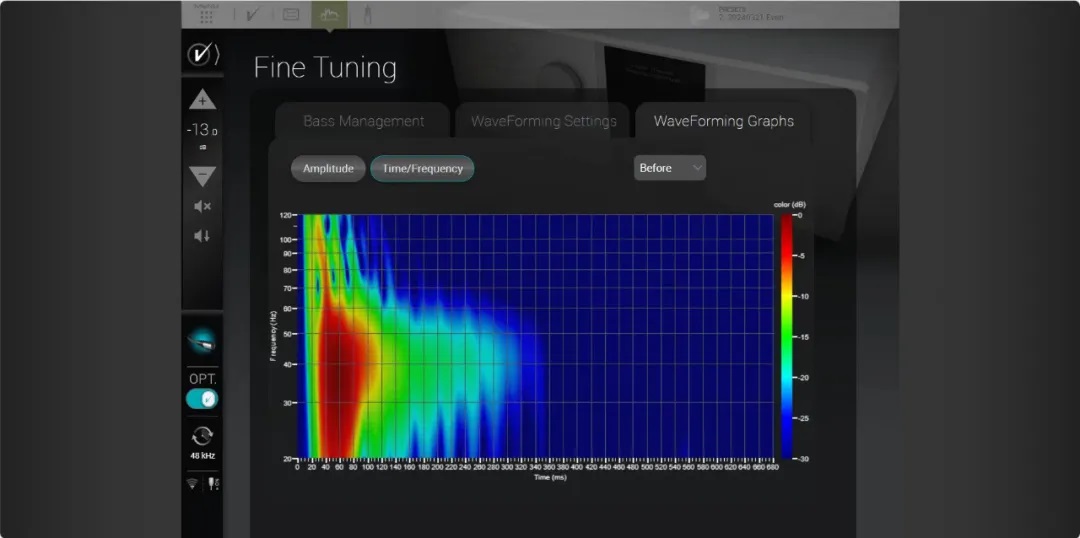

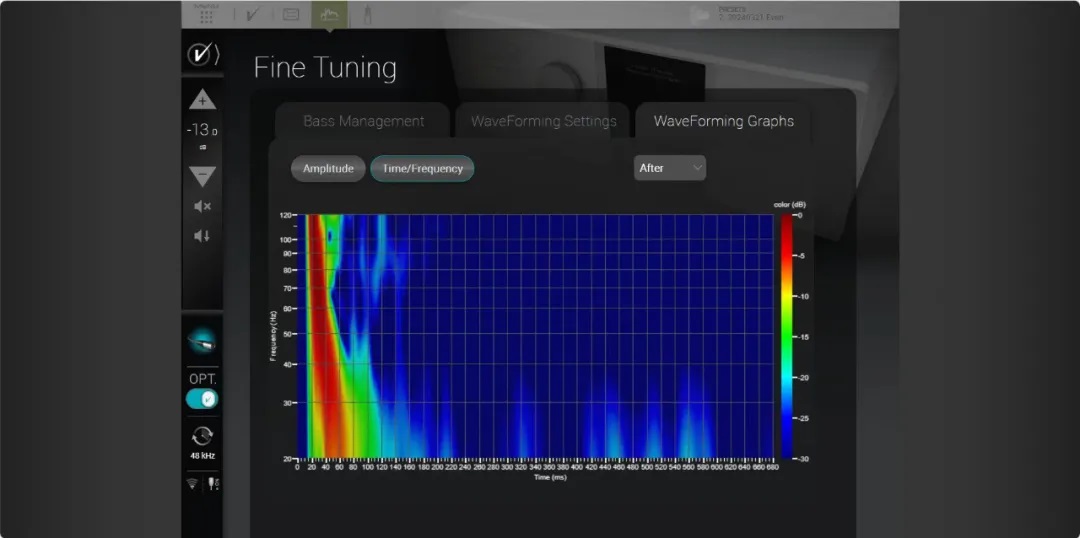

上图是WaveForming校准前后的对比图。




点评

Trinnov的WaveForming是一项主动声学处理技术，最大的特征就在于通过前后两组超低音来实现抵消驻波的工作。虽然没有办法做彻底的A/B对比，但当我们坐在这间展厅里，可以感受到一定的效果。无论在哪个位置上，我都听到了清晰、干净的低频，驻波抵消显然是有效的；相比皇帝位，周边位置的听音效果，个人觉得即使稍微逊色些，但已是相当接近。
