英国集成商Zebra Home Cinema最近完成了一个富有挑战性，也很具成就感的Miller & Kreisel 5.2声道影院案例。以下是其总监Atif Ghaffar的分享，限于篇幅，我们就行文做了适当调整。





开门见山，Atif Ghaffar透露到：“这个是大家庭，年轻客户自己的小家庭之外，同住人还包括其父母。家里有个非常宽敞的玻璃房和吧台，其中安装了电视机，但客户更想要的，是能播放电影和游戏的专属影院。现在这里唯一的空间，就是起居室。不过起居室的环绕相当受限，因为其中的整体装饰必须得到完整保留，尤其是壁炉。而在对面墙上，还有一面壁画。”在此之前，客户已经联系了两家集成商，受限于方案和预算，历经两年未能真正启动。



现在，首要工作是保证起居室内现有装饰的完好，同时方案必须满足其预算。为此，Zebra Home Cinema推荐了5.2声道的配置（包括双中置），其中就有音箱、AV放大器、投影机、投影幕以及讯源和机架等。

面对必须完整保留的壁炉和对面墙上的壁画，Zebra Home Cinema决定在技术上采取折中方案，但同时也严格遵循基本的技术要求和标准。

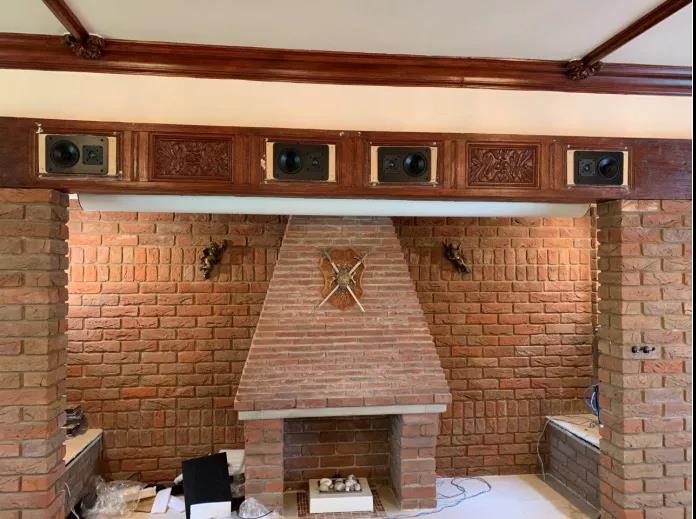

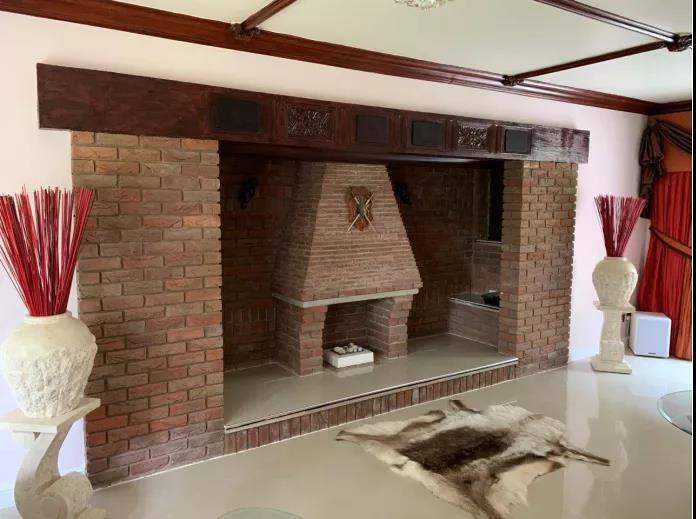

嵌入式安装的IW85，这里其实使用了双中置

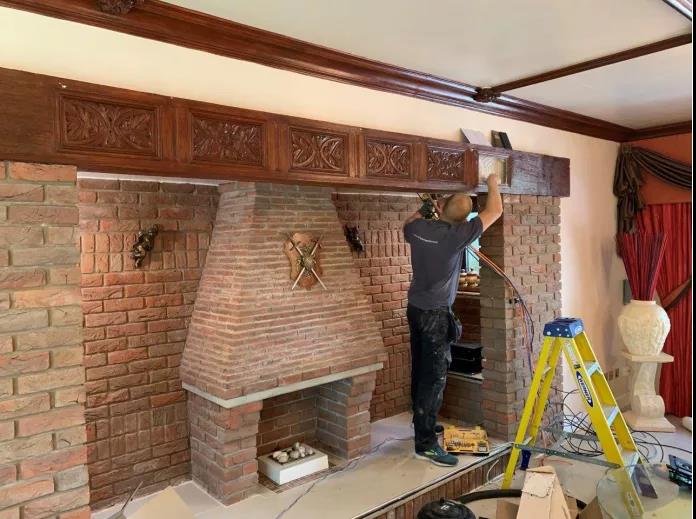

最具挑战性的工作，莫过于将音箱安置到壁炉上方原有的木梁中，好在他们最终做到了。考虑到客户在家主要是看电影和打游戏，因此推荐了16：9画幅的电动伸缩幕。这样在需要使用时，将幕布降下以供使用。此外，根据客户的要求，还对投影机外壳进行了喷漆，使其与房间融为一体。

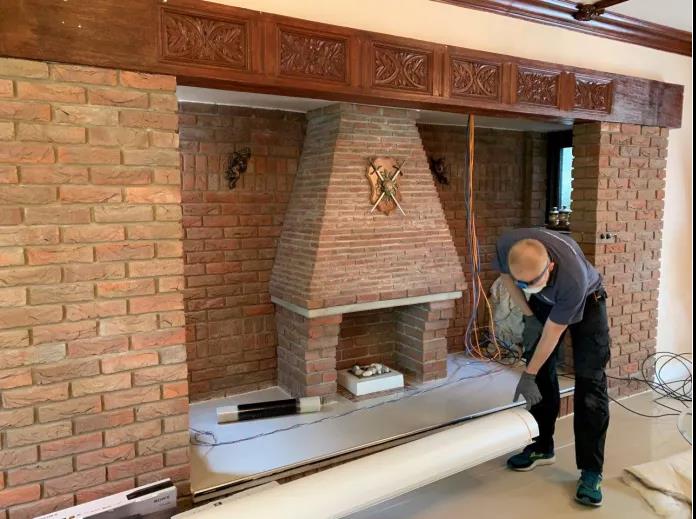

安装电动伸缩幕的过程

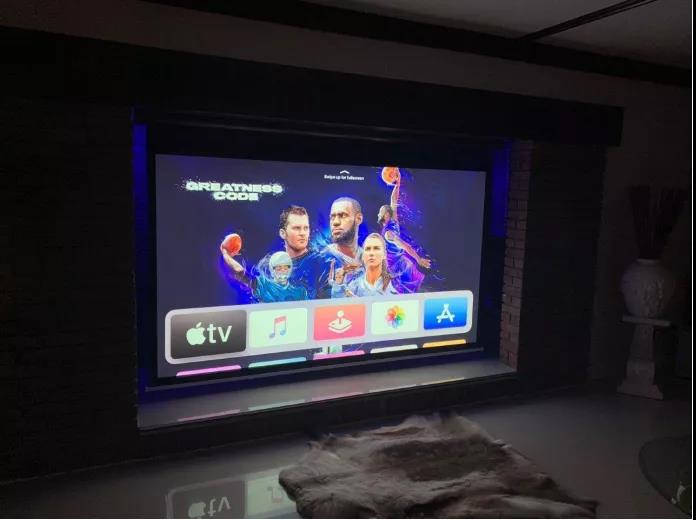

幕布落下后就能进行投影



主音箱安装在壁炉上方的木横梁中，为此选择了Miller & Kreisel入墙式的IW85，其尺寸非常适合用于横梁框架中。这是种类似于卫星箱/超低音的配置，IW85用来实现对白重播以及获得清晰的高频，超低音则用于重播电影音效中不可或缺的低频效果。

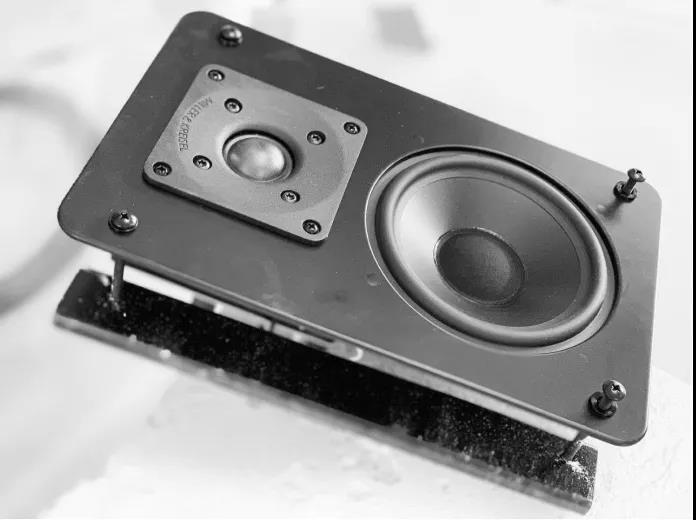

Miller & Kreisel入墙式的IW85



此举允许客户以较大音量来播放电影，而且还不用担心失真，从而获得出色的效果。与之匹配的，是一对Miller & Kreisel V10超低音，它内置10英寸口径低音单元，置于房间前方的两个角落里。

超低音置于前方的角落里



后方使用一对Miller & Kreisel M40T三向发声音箱来获得环绕效果，并且用三脚架撑起。使用三向发声环绕音箱的好处在于：较小房间中，声波先通过音箱两侧墙面的反射才传递到聆听者耳中，容易营造出360°身临其境的临场音效。

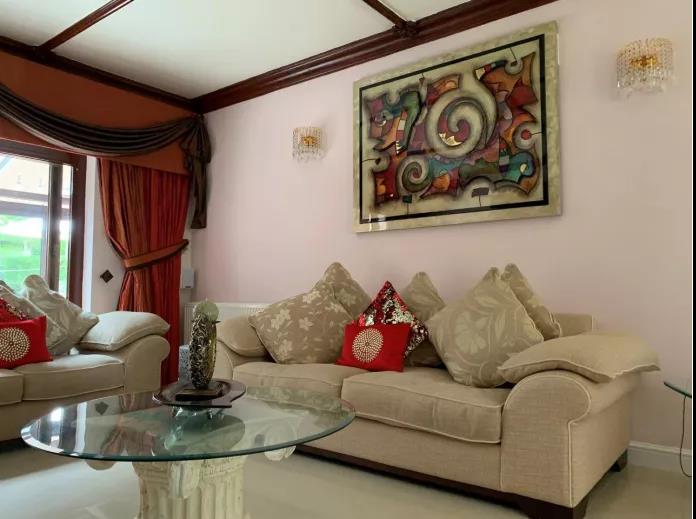

注意墙角的M40T，当然也注意墙上壁画的位置



与后墙一墙之隔的，是客户的办公室。集成商在办公室里安装起投影机，并且在墙上开孔，让投影机通过开孔把画面投射到起居室的投影幕上。其他器材，安装在原有橱柜下的机架上，同时配上了定制的玻璃门。

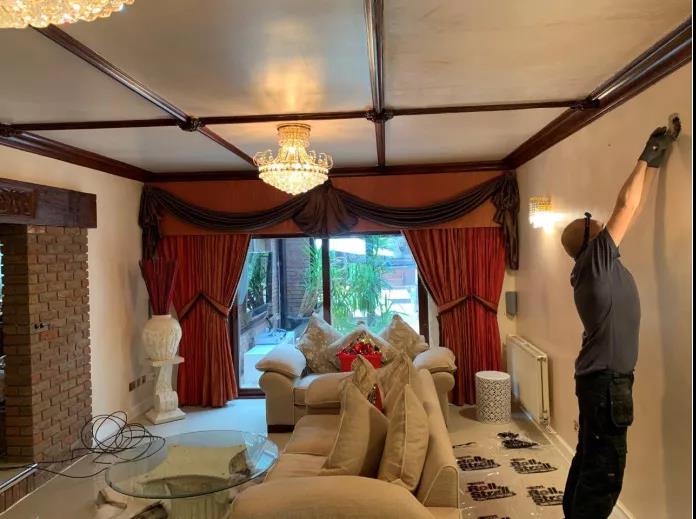

在后墙打洞用于让投影机投射光线

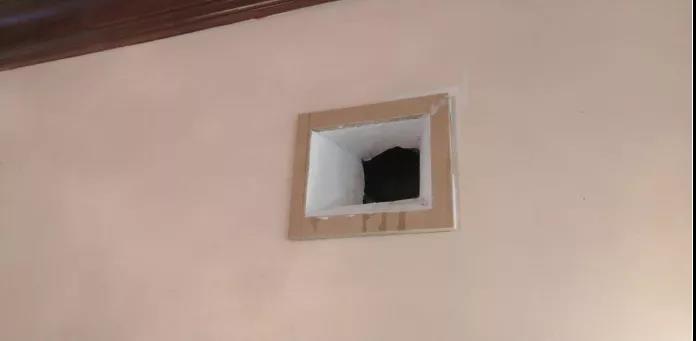

为投影机镜头准备的孔

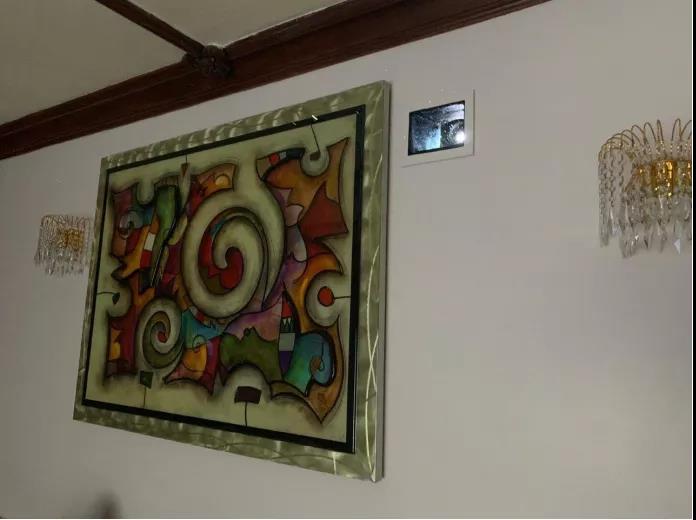

与前面壁画图片对比，壁画移位后投影镜头才得以露出



最后的挑战来自如何移动墙上的壁画来拉开/遮蔽投影机镜头，好在这也都解决了。同时为了遮蔽外部光线，在侧面推荐客户安装了QMotion的自动百叶窗，还选择以Control4的智能解决方案来完成对所有影音器材和百叶窗的遥控。

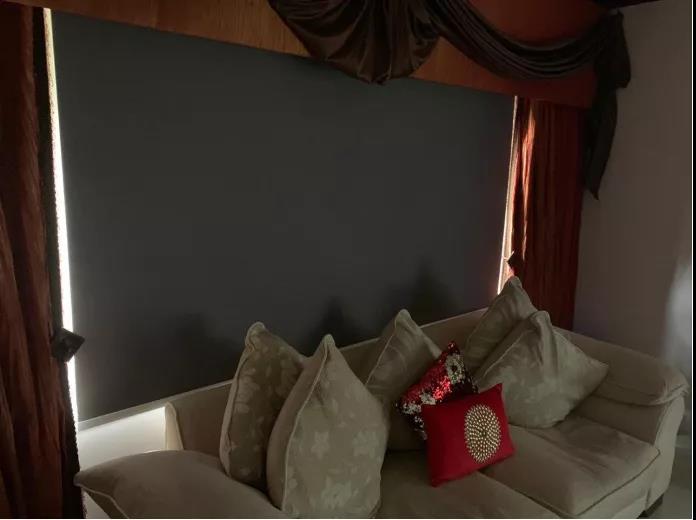

侧面窗户以百叶窗遮蔽



最后，客户表示他们很惊讶起居室里发生的这一切，喜欢这种以往不曾拥有过的体验——只需按一下按钮，整个房间就成了令人惊叹的娱乐空间，变身为全家人最喜欢聚集的地方。

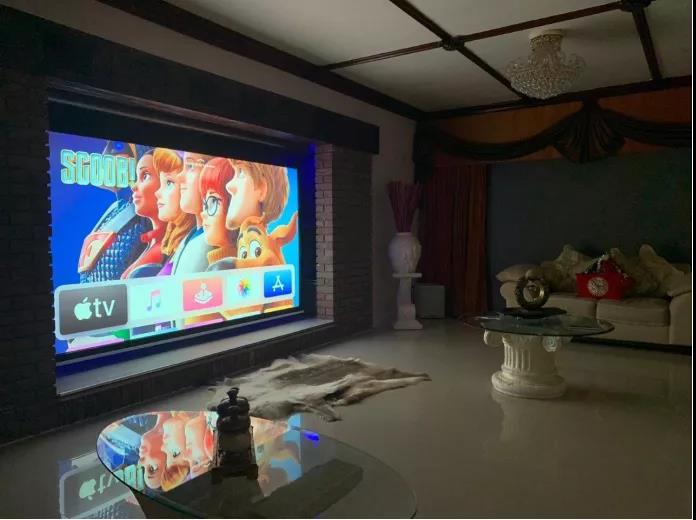

视听现场

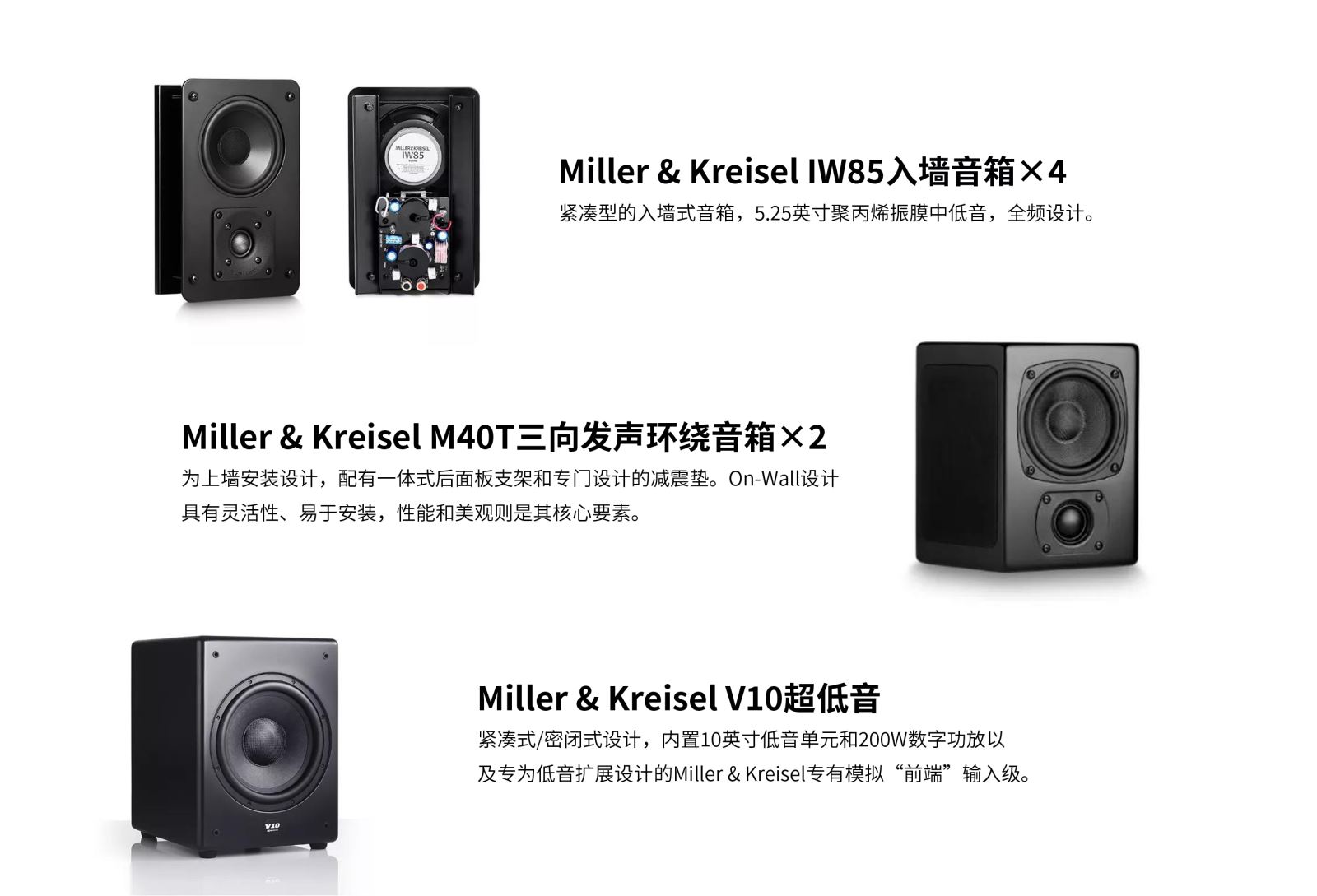

Miller & Kreisel音箱列表

本案为5.2声道配置。
