案例|米乐江西体验中心:Procella、Miller & Kreisel双系统私人影院展厅

基本介绍

基本情况简介



实施方类别:影音设计师

位置及周边概括性描述:位于江西赣州市紫金广场内

资金投入:总计104万元。影院投入76万元、卡拉OK投入10万元、隔音声学处理投入6万元、(软硬)装修投入12万元

空间信息:约45m²(建筑面积约60m²)

用户使用需求:本案系集成商自用展厅。设计师认为,赣州本地缺少专业、高水准展厅,无法为潜在客户带来好的体验,也不能有效引导客户进行消费,因此斥资打造该展厅。

设计师:蔡鹏

1999年起从事影音行业。爱好黑胶、电影、音乐。获得JVC(中国)视频校准证书,参与过美国CEDIA和THX的认证培训。在当地打造过多个高端影院案例,如九里峰山、星洲湾、中海天玺、中海滨江一号和圣地亚哥等。

设计/施工公司:米乐(上海)数码影音江西体验中心



器材列表



视频设备

投影机:爱普生CH-TW9400

投影幕:ISK 180英寸微孔透声幕

播放机:OPPO UDP-203



音频设备

1. Procella 11.2.6声道方案

AV处理器:Trinnov Altitude 16

后级功放:天逸7300PA×1、5300PA×2

主音箱:Procella P8×3

环绕音箱:Procella P5×8

天空音箱:Procella P1×6

超低音:Procella P18

超低音功放:Procella DA2800-DSP×1

环绕/天空声道辅助低音:Miller & Kreisel C15S

DAC解码器:Tenealay×2



2.Miller & Kreisel 7.2.6声道方案

主音箱:Miller & Kreisel S150×3

环绕音箱:Miller & Kreisel S150T×4

※  AV处理器、后级功放/超低音功放、天空音箱、环绕/天空声道超低音等与Procella 11.2.6声道方案共用。



3.卡拉OK系统

主扩音箱:玛田F12+×2

补声音箱:玛田DDX10×2

点歌机:视易D68

效果器:韵乐X5

后级功放:PHONC

话筒:BBS



隔音材料/声学模块

声博士



影院构建过程,声学/光学处理及特别设计



展厅处于办公楼里,上下皆有人办公,因此首要考虑,就是如何避免影响他人。为此,特意做了弹力减震墙的房中房结构。上下左右前后6面墙必须全部做隔音处理,包括使用天花减震器、墙面减震器,同时在地面用减震砖。天花和墙面先是填棉,再上减震器,然后封装隔音板和欧松板,最后做木制品结构,包括吸音和扩散材料,外层使用透声布遮蔽。



影音室背面,可以看到一侧的隔音门



站在影音室往后,先是4块600×600cm幅面的透声布,之后是2块800×1600cm幅面的全频吸音板,再是4块1200×1200幅面具有吸音/扩散双重功效的面板,靠近后墙是2块全部用于扩散的透声布。



影音室两侧面,可以看到墙面

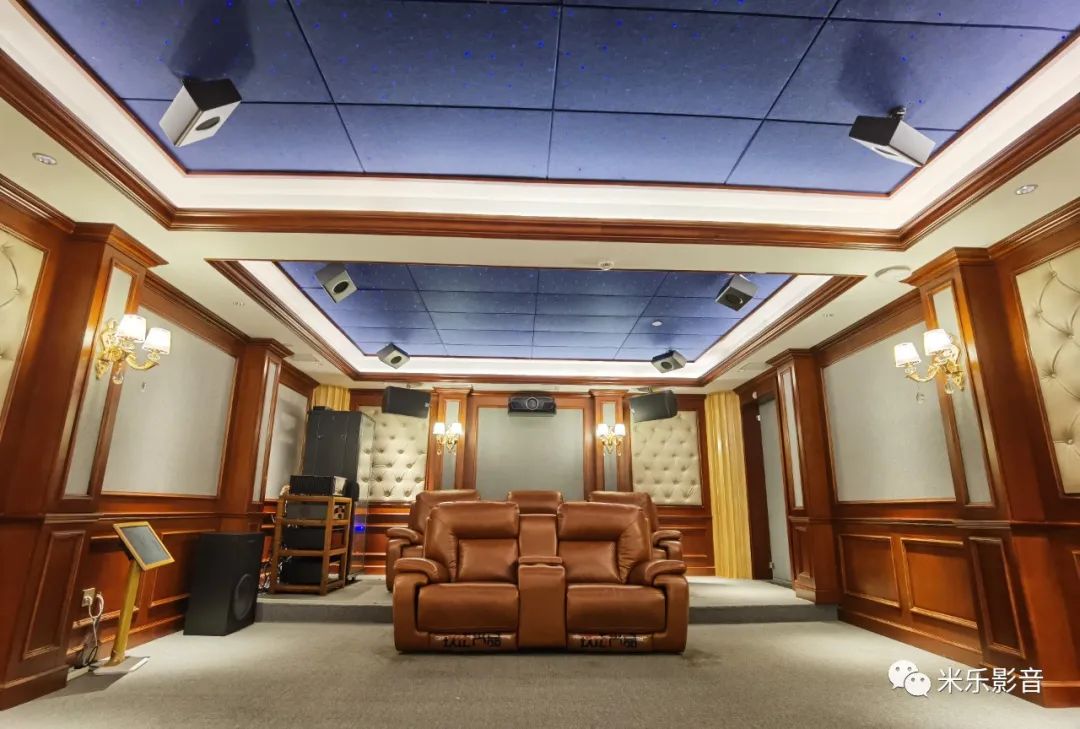

处理及天空音箱的摆位



地面“找平”后,用上减震砖,再贴隔音板,然后用水泥砂浆再度“找平”(5~8cm厚度),最后铺了地毯。

同时在影音室左后安装了隔音效果可达45dB的专业隔音门,隔音门四周也是用水泥砂浆进行处理。



设计与调试心得



展厅中的影院系统,是典型的双系统,分别为Procella(宝仙娜)11.2.6声道和Miller & Kreisel 7.2.6声道。

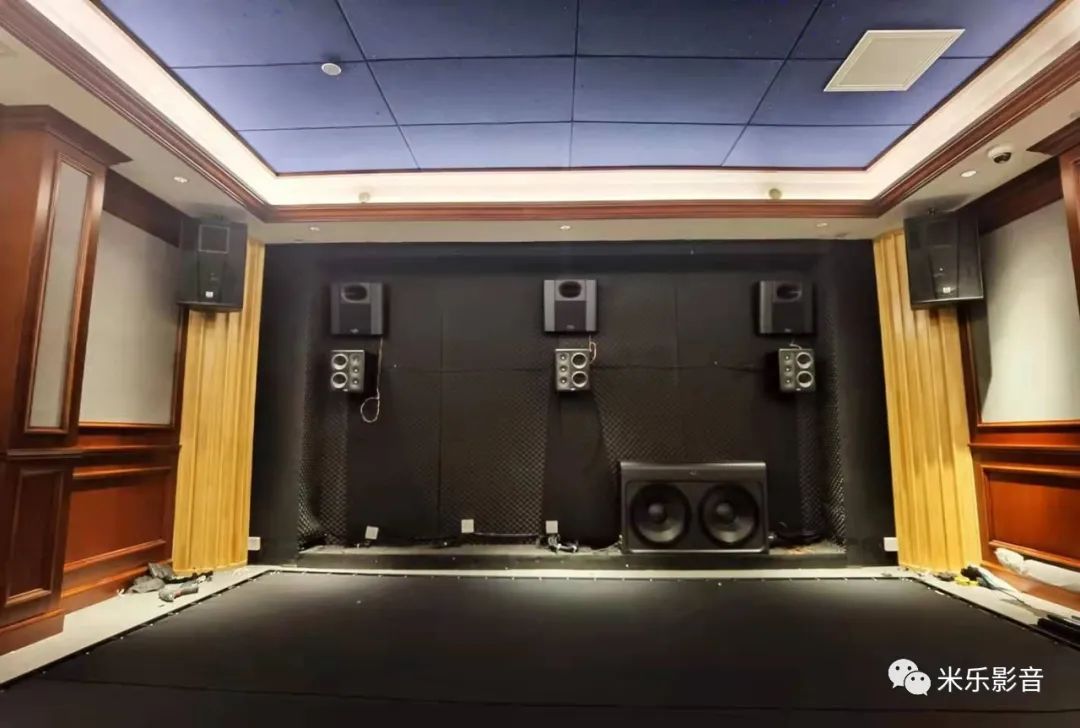

两套系统中主音箱和超低音的摆位



Procella系统中,包括在幕布背后安装了3个P8主音箱、侧环音箱是8个P5,天空声道是6个P1。超低音有两个,分别安装在幕布背面的主超低音Procella P18和安置在影音室右侧中间面向沙发位置的外摆辅助超低音Miller & Kreisel C15S。

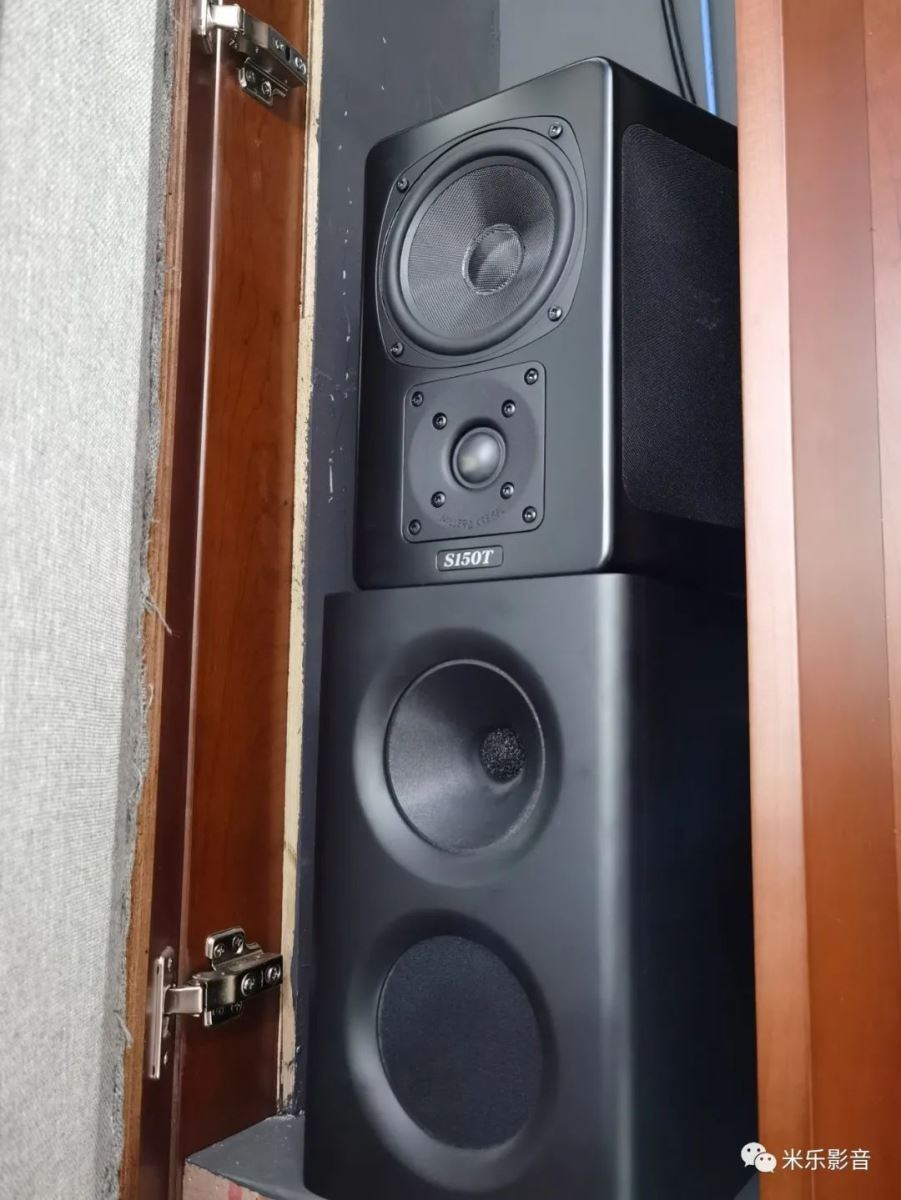

Miller & Kreisel S150T和Procella P5两款环绕音箱



Miller & Kreisel系统的话,同样在幕布背后安装了3个S150作为主声道音箱,侧环和后环绕是4个S150T,但是天空声道和超低音就共用了Procella的6个P1和Procella P18+ C15S组合。

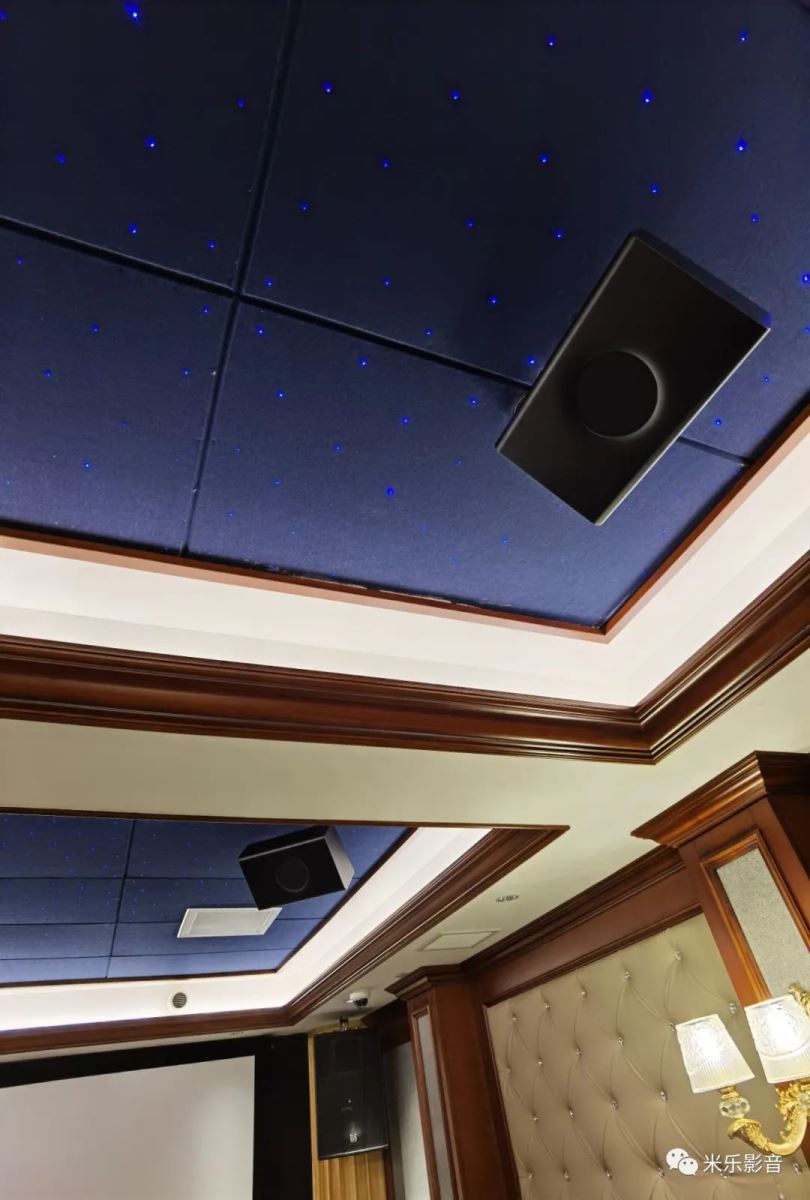

用于天空声道的Procella P1

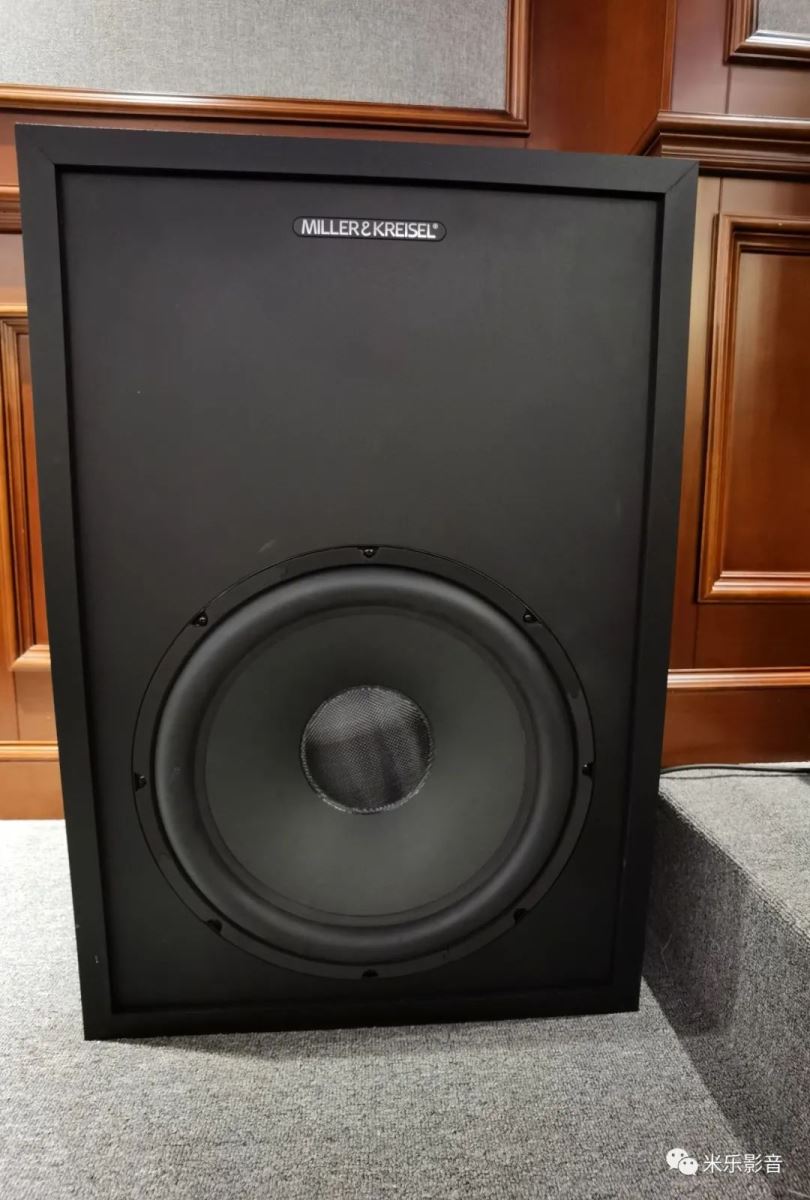

Miller & Kreisel C15S超低音,天空

和环绕声道的低频被重新定义到此



这个过程中,Trinnov Altitude 16起到了重要作用。由于它升级了16+4声道,因此可以拓展到20声道,而Procella的系统恰好是11.2.6,共计19个声道,使用单台前级即可。未来可能会考虑再增加一个Procella P18超低音以用足前级输出。当然,16+4之后,有4个声道是需要通过同轴+光纤数码输出的,因此还配了两台DAC。

※  Trinnov于去年年底宣布,通过对Altitude 16的软件升级,允许最多输出16+4个声道,即单个前级最多可以输出20个声道,额外的4个声道是以数字输出的,因此需要匹配额外的DAC+后级放大器结合使用。

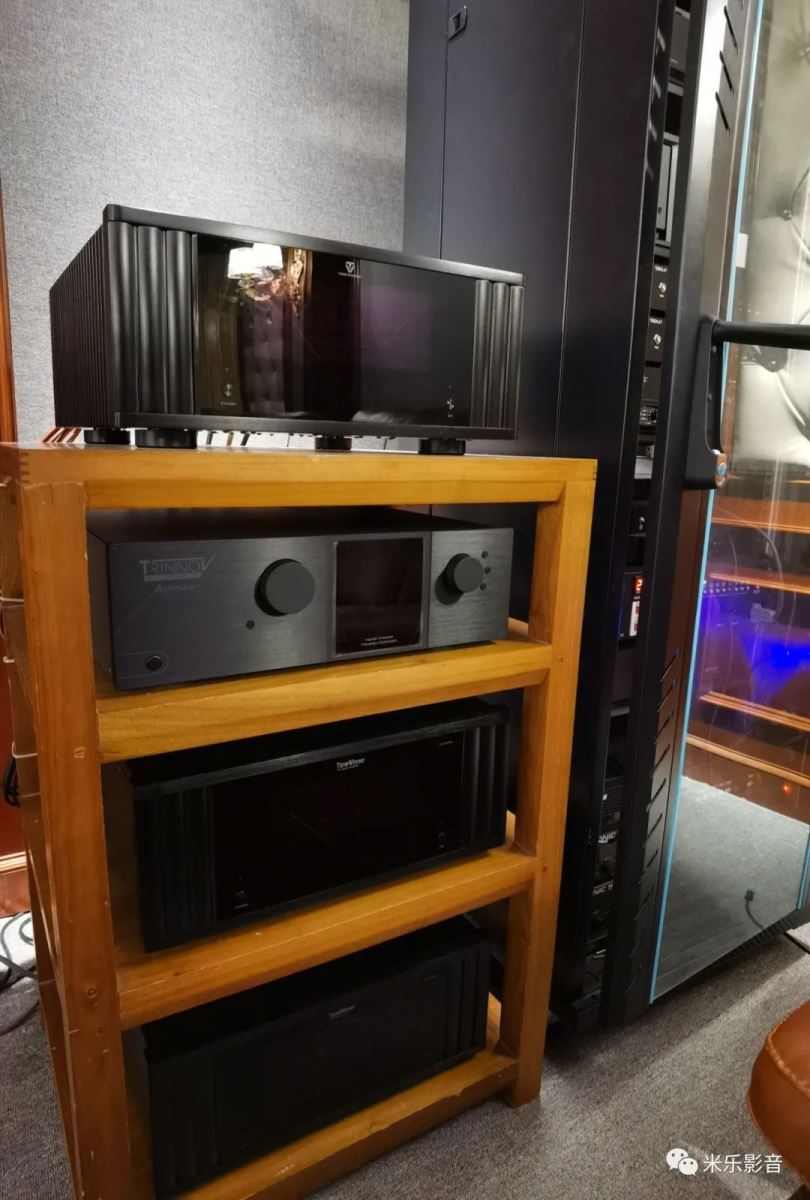

Trinnov Altitude 16(图中间)

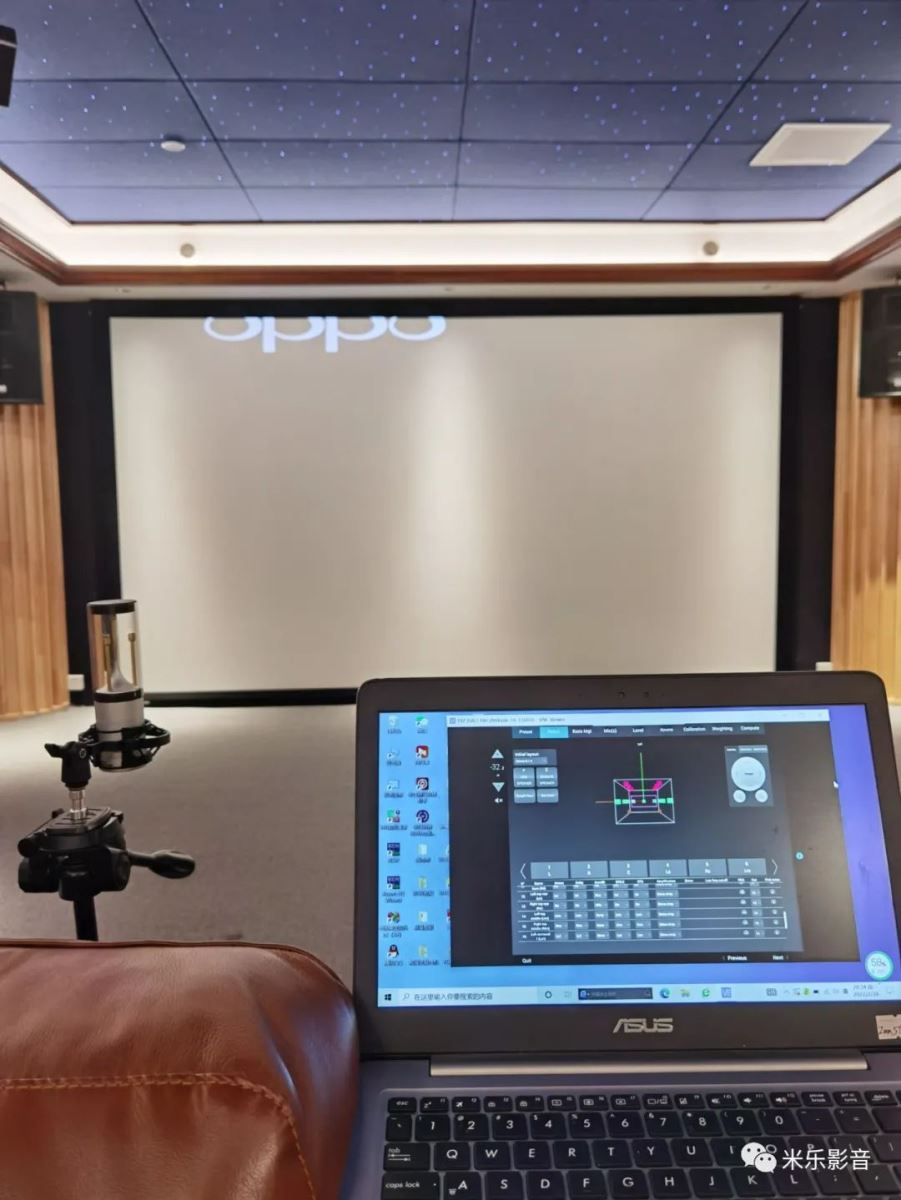

Trinnov现场调试



那么,这样两套不同系统,而且环绕音箱摆位也完全不同,如何确保各自发挥出该有效果呢?Trinnov可以独立设置Presets,对应不同配置、不同设备,因此不管是Procella的11.2.6声道,还是Miller & Kreisel的7.2.6声道,只要预先做好设置,开机后直接调用不同Presets即可。具体音箱摆位上,考虑到Dolby Atmos的应用比较广泛,因此以其为基准进行。这应该也是赣州第一个11.2.6声道的家庭影院系统。

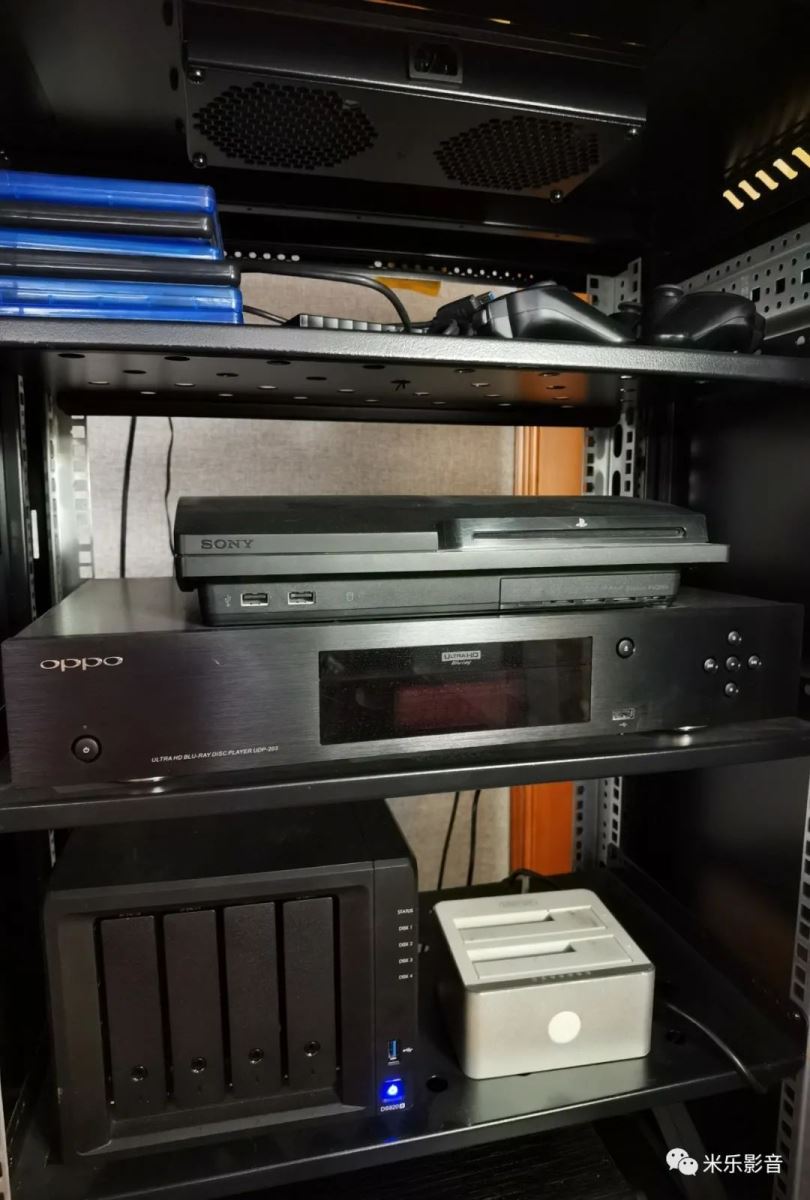

OPPO UDP-203(图中间)和用到的NAS

VA500超低音功放和Tenealay DAC



智能应用安装、操作过程及效果设计



展厅建筑面积有234m²,为了便于操作,使用全套聪普的智能中控系统,包括影音设备、灯光等,都可以借助手机App进行控制。安防使用到海康卫视的产品,同样可以利用聪普来控制。

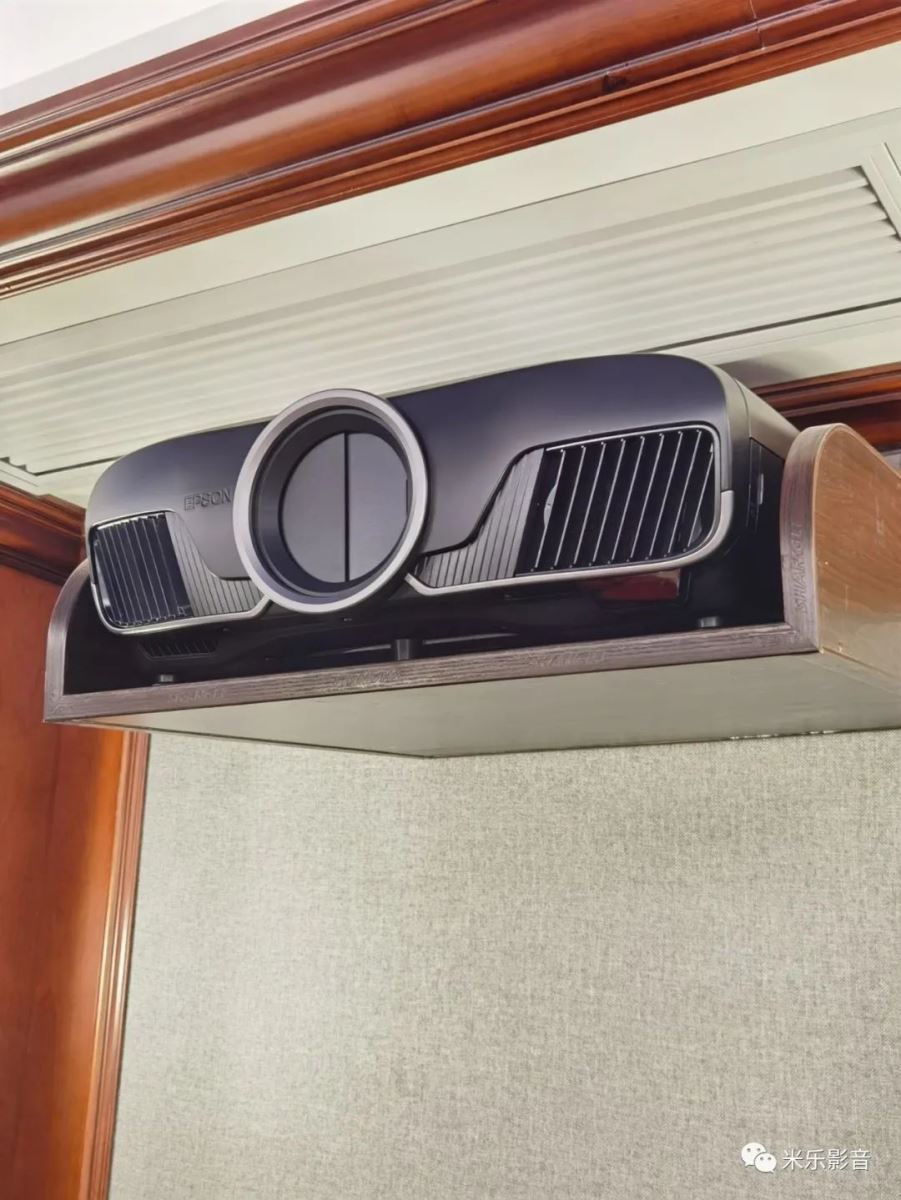

爱普生CH-TW9400 4K投影机

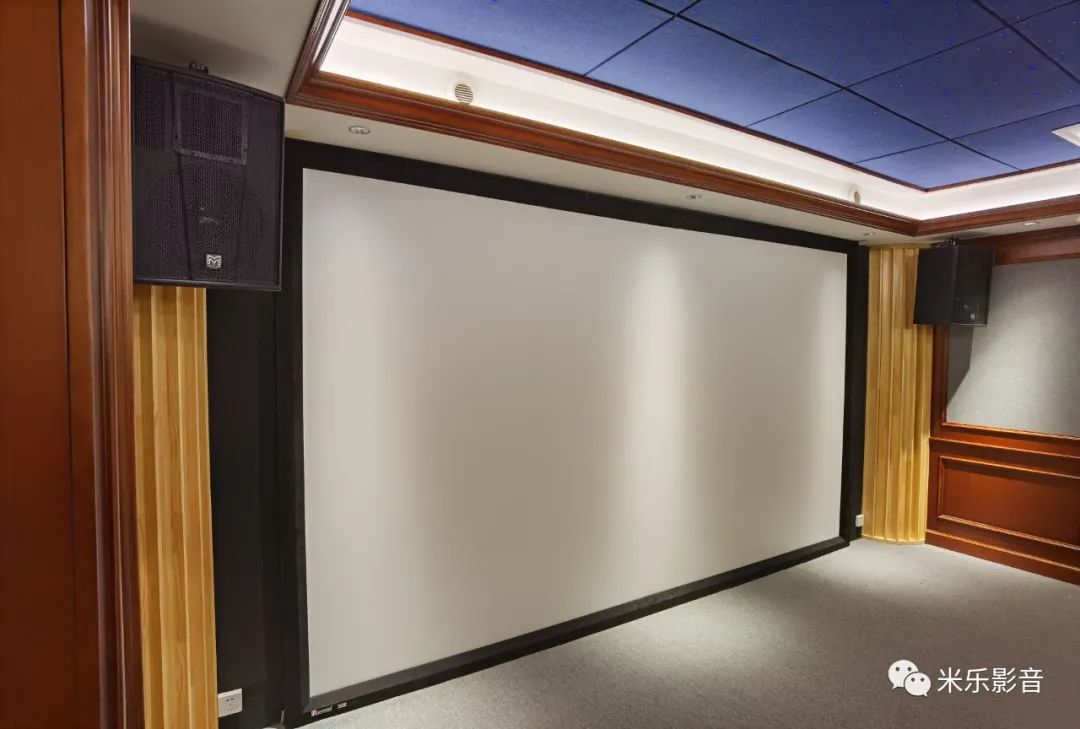

位于正面的玛田卡拉OK音箱



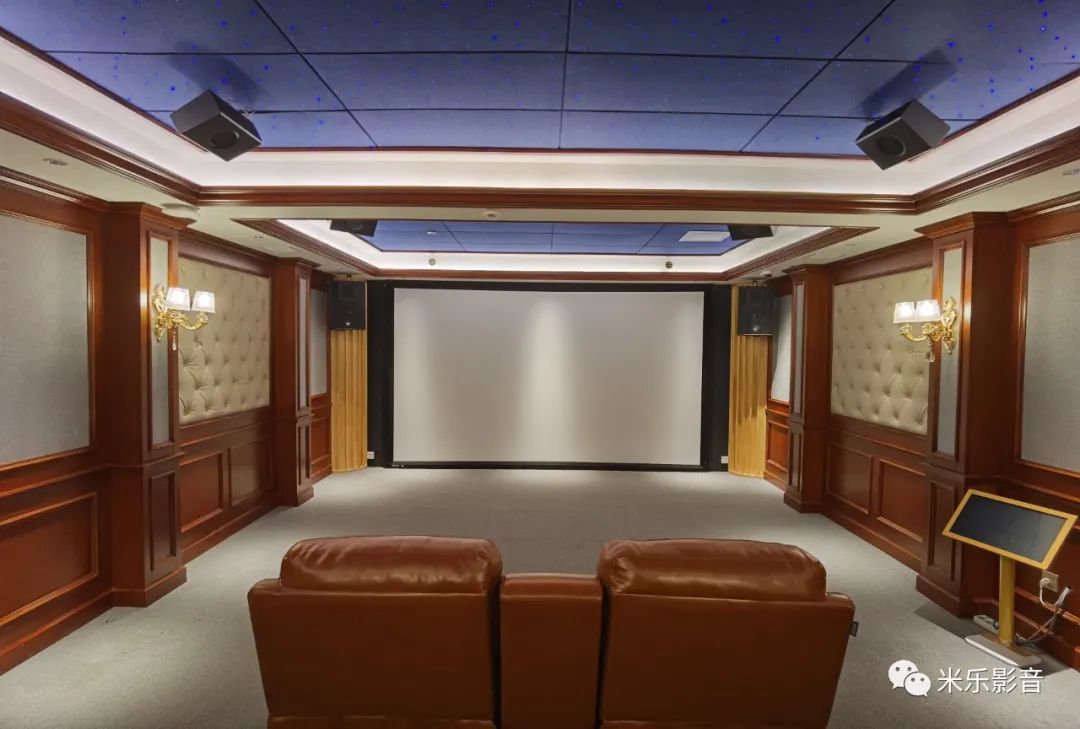

整体风格与效果

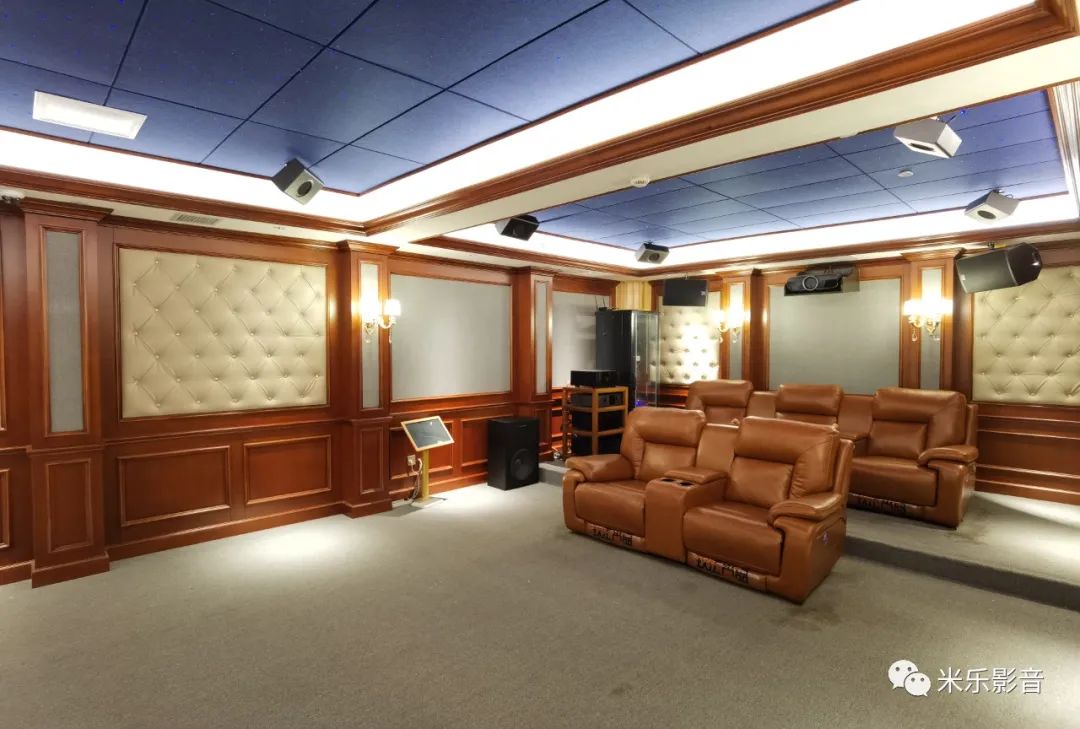

设计师认为,所谓大片,还是以好莱坞电影工业的出品为主,因此在展厅的设计上也走了美式风,因此用到比较多的木制品,像是天花的“收口”,也选用实木线条来制作。
