基本介绍

基本情况简介



实施方类别：影音设计师
位置及周边概括性描述：虎门独栋别墅，原有花园位置开挖地下室，搭建包括影音室、娱乐室在内的休闲空间。
资金投入：约500万元，包括影音器材、设计/安装/调试以及声学处理
空间信息：长11.5×宽8.9×高4.2m
用户使用需求：业主之前委托本案设计师在杭州住所完成过一套9.4.4声道影院系统，此次于虎门住所再度构建影音室。设计师对业主需求较为了解，包揽下空间规划、设计、安装和调试等工作。
设计师：张丹杰

设计/施工公司：宁波晟睿杰电子科技有限公司



器材列表



视频设备

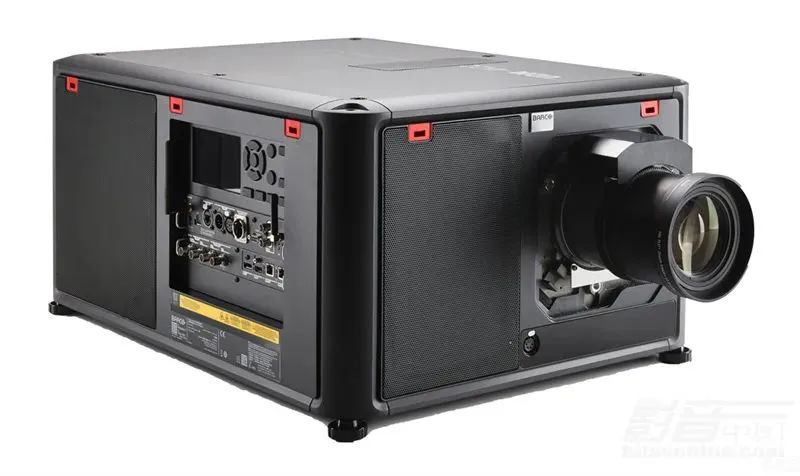

投影机：Barco Njord 3DLP激光投影

投影幕：Stewart 260英寸微孔透声幕

播放机：Zidoo NEO-X、Panasonic DP-UB9000



音频设备

AV处理器：Trinnov Altitude 32

主音箱：Procella P880×3

前置增宽：Procella Audio P28×2

侧环绕、后环绕音箱：Procella P8×12

天空音箱：Procella P8iW×9+P8×1

超低音：Procella V21×2

辅助超低音：Procella P18×2

后级放大器：Procella DA-2800DSP×3（L/C/R外置DSP功放）、Procella DA-5000DSP×3（超低音外置DSP功放）、Procella DA-06DSP×12



影院构建过程，声学/光学处理及特别设计



影音室所在位置，原系别墅花园，如今根据业主要求，开挖了包括影音室、娱乐室和卫生间在内的地下空间，约200m²。



施工过程中



业主要求影音室空间必须足够大，前期留有长达15m的地下室。为了能达成合理的空间比例，设计师重新规划，并且分割出了一个设备间。最终的室内空间为长11.5×宽8.9×高4.2m。同样，为了实现业主要求的“大空间”，顶部采取了“反梁”的设计，即4.2m为净高，横梁、空调风管等全部设置在梁的上方，设计师也认可了这样的做法，认为如此层高在声学处理上也会比较理想。

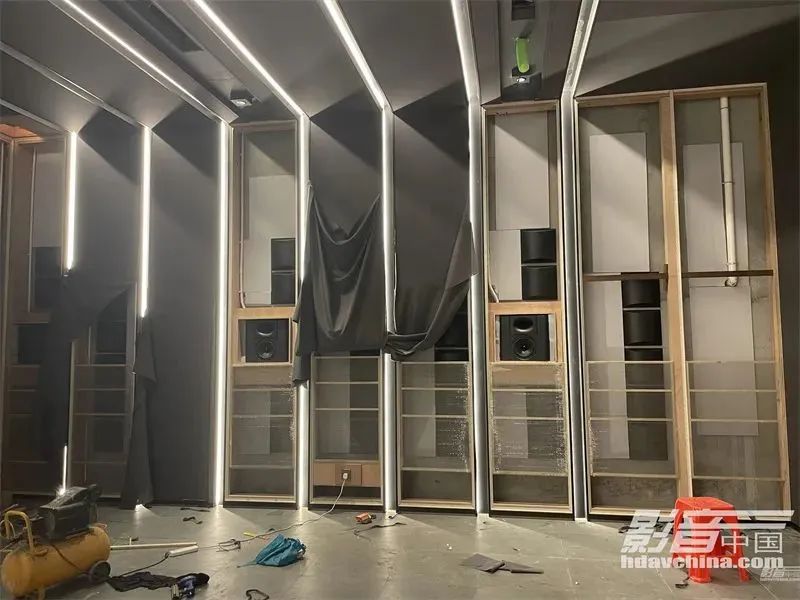

声学材料的安装

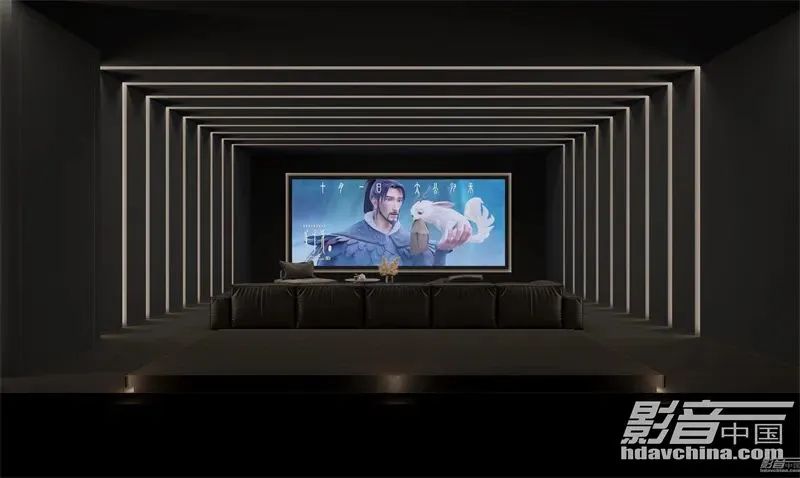

空间足够大，但业主要求只安置一排座椅，设计师为此出具了效果图（见题图），后来成品中除了沙发座椅款式不同外，基本符合原先设计要求。260英寸的投影幕，带来了极强的临场感，也充分发挥出Barco投影机自身的潜能。

设计方案为17.4.10，于是顺理成章用上了Trinnov Altitude 32前级。主音箱为Procella P880，结合P28前置增宽，环绕（包括侧环绕）和天空声道分别用到P8和P8Iw，后级放大器和超低音放大器自然而然都是Procella配套的产品，俗话说是“一套西装”。

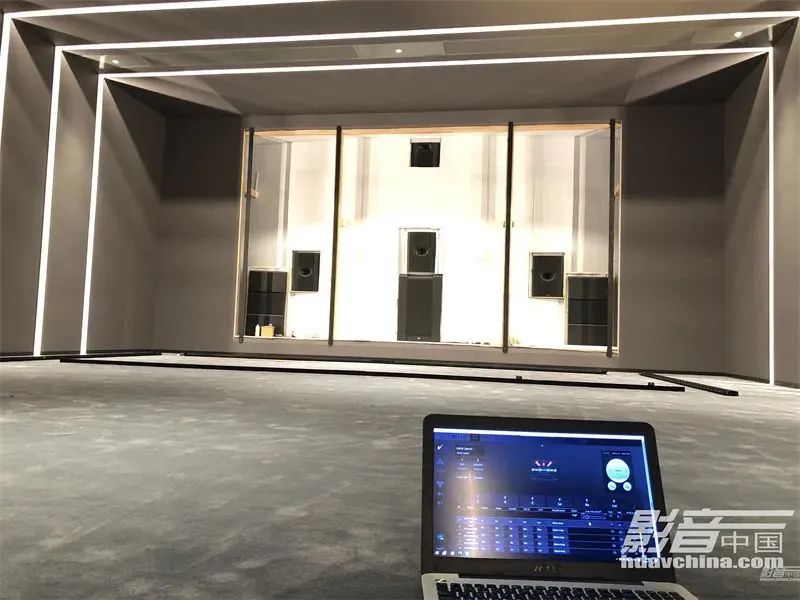

初步调试



设计师在前墙做了个声障墙，在主音箱外部形成弧形罩板，这样有助于解决声反射的问题。墙面做了巴斯夫吸音，幕布后墙的吸音效果因此好许多，声障墙同时也令声音清晰度得到提高。墙面的声学处理，严格按照THX、HAA要求进行，前面是扩散+吸音，后面主要以3D扩散为主，顶部做了一部分吸音。顶部由于安装了空调，因此需要做吸音处理，也对可能产生共振的风管、线管全部重新进行了包覆，且以泡沫胶固定。事后的测试表明，即便空间中有大动态出现，也不用担心共振的问题。

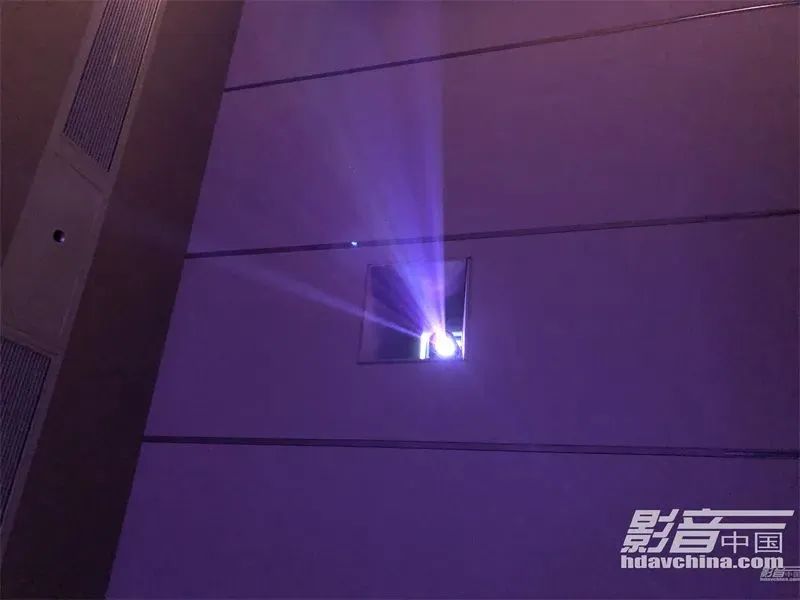

Barco投影机安置在设备间



光学处理方面，所有灯光均为类似隐藏式的“线灯”设计，光线并非向座椅位置投射，因此在座椅位置，客户是看不到直接光的。同时这里还做了较深的线槽，光线进一步隐藏其中。这样做的好处是，在进入影音室和看完电影离开时，光线既能起到照明的作用，又不会给人眼带来不必要的刺激。而且，所有灯光都可通过智能家居系统进行调光处理。

与之相呼应，选择了深色哑光面料的透声布，不太容易反射光线，将对画面的反射影响降到了最低。

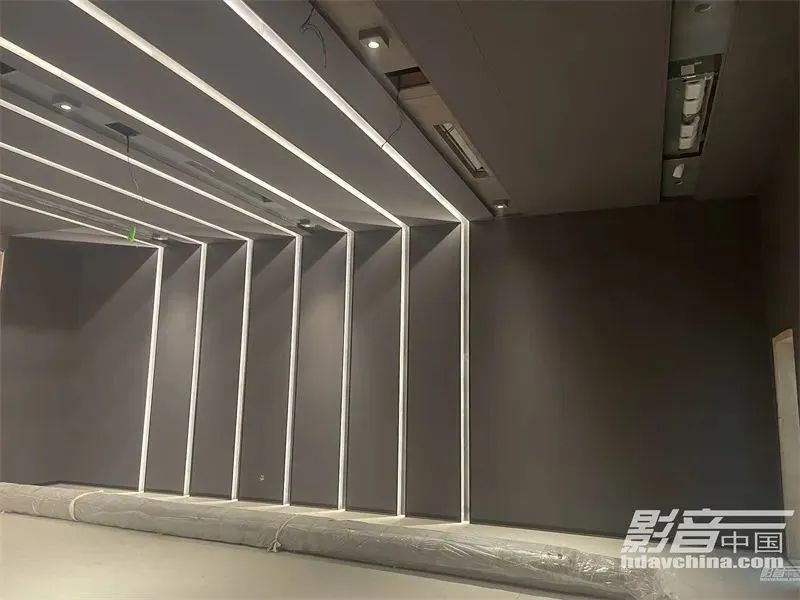

灯带的安装



设计与调试心得



影音室进门位置，由于门洞是凹陷进去的，某个角落里形成了很大的空腔，初始调试时，低频驻波非常厉害，人站到此处时有很明显的感觉。设计师后来在其后面做了个超级大的“低频陷阱”，差不多用了两到三个立方的巴斯夫棉，才解决了这个问题。

完整的现场调试，一共做了两次。第一次是刚把音箱安置完毕、声学材料布置妥当后，当时地毯还没铺，部分设施也未安装完成。第二次调试是在透声布安装完成后，家具、地毯也都布置到位，进行了更为精细的调试。Trinnov Altitude 32的调试精度让人满意，而且对音箱的设定，包括再定向等都非常简单。调完后，设计师他们也挑选了熟悉片段来做主观测试和修正。

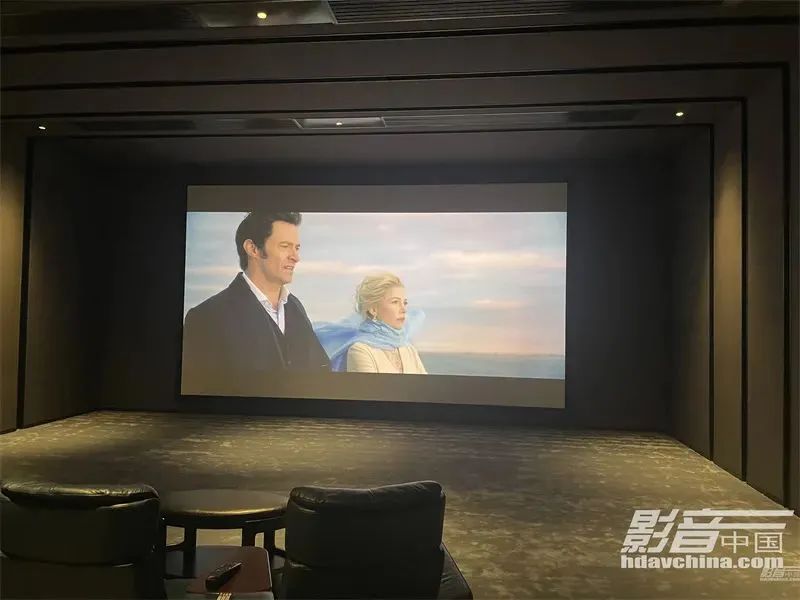

影院最终调试时拍摄的实景图



需要说明的是，Trinnov的低频管理系统很有效。由于空间比较大，设计师在选择环绕音箱时，也都选了8英寸口径的。同时本案中还用到了4个超低音：V21是双21英寸单元的，作为主超低音使用；V18是双18英寸的，用来补偿环绕和天空声道的低频。这里，就必须使用Trinnov的低频管理来进行调配。调试完成后，主观听音会发现系统的全频表现要好很多，细节也丰富了。
