基本介绍



基本情况简介



实施方类别：影音设计师

案例类别：定制影院

位置及周边概括性描述：天津原声科技滨海展厅

资金投入：总造价48万元，其中影音36万元、卡拉OK 4万元、声学装修8万元

空间信息：长8×宽4.5×高3.1m，使用面积36m²

用户使用需求：天津原声科技供客户体验的展厅，最佳体验人数3人，要求具备多种沉浸式环绕声效果

设计师：史楠

从事影音行业23年，天津原声汇鑫科技发展有限公司总经理、首席音响设计师，参与过HAA、CEDIA、THX培训。

设计公司：天津原声汇鑫科技发展有限公司



器材列表



视频设备

投影机：夏普QZ630A

投影幕：MW 180英寸透声幕

播放机：海美迪930B



音频设备

主音箱：Miller & Kreisel LCR950×3

前增高音箱：Miller & Kreisel IW950×2

侧/后环绕音箱：Miller & Kreisel SUR55T×4

环绕增高音箱：Miller & Kreisel IW85×2

全景声音箱：Miller & Kreisel IW85×2

超低音音箱：Miller & Kreisel X12×2

前级解码器：DENON X8500

后级功放：EXTRA TERRESIAL 073×2

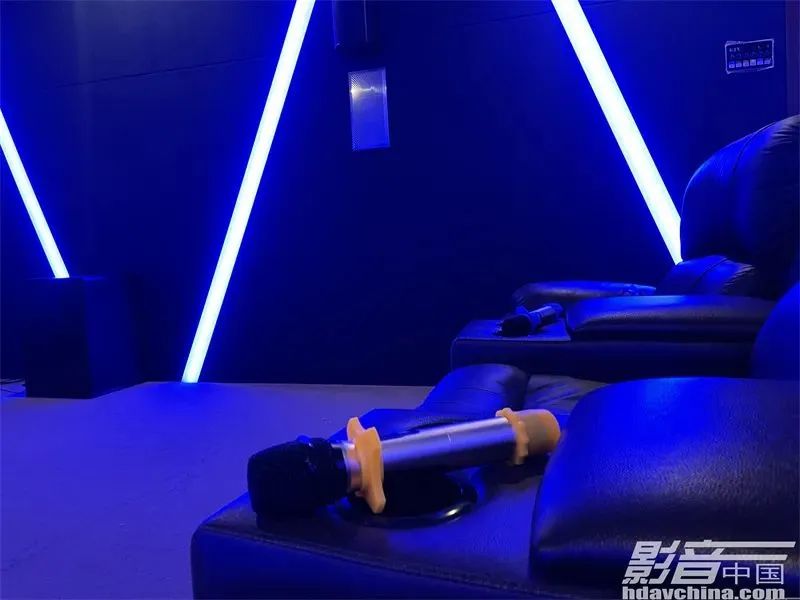

卡拉OK

音箱：S.L.A KP12

后级功放：BEXT BE-1000

点歌机：视易K73

前级处理器：SISO VS350

电源处理器：BADOOSOUND



影院构建过程，声学/光学处理及特别设计

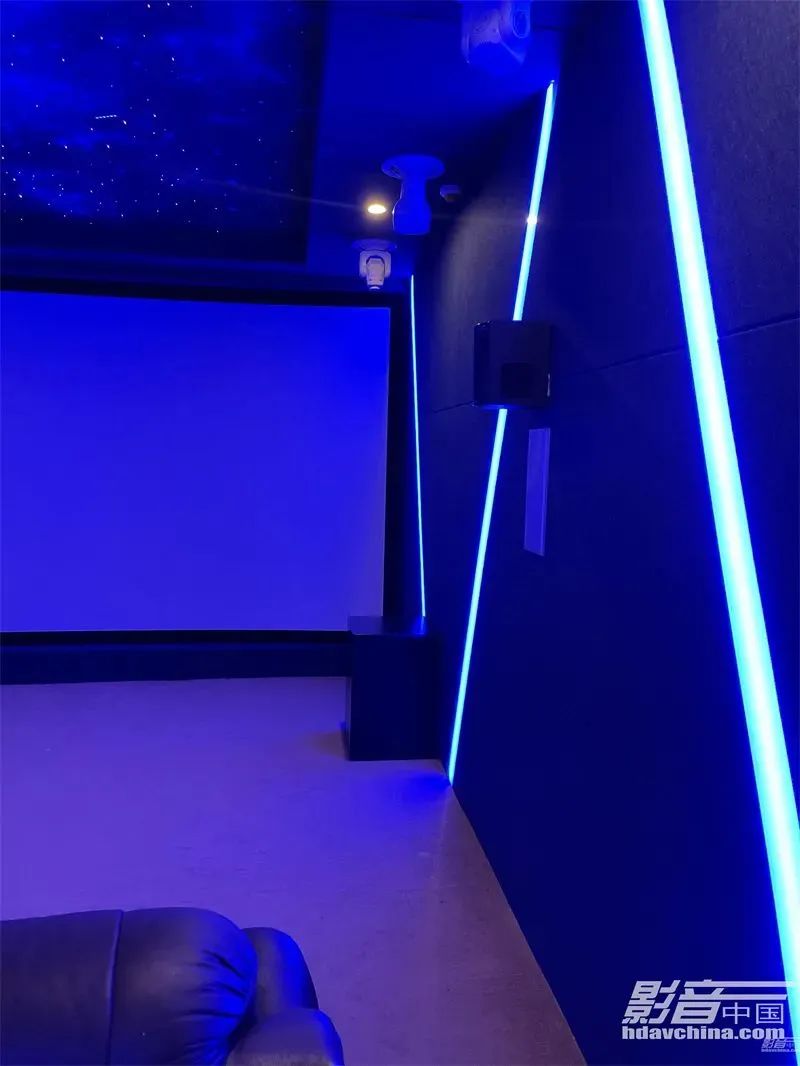

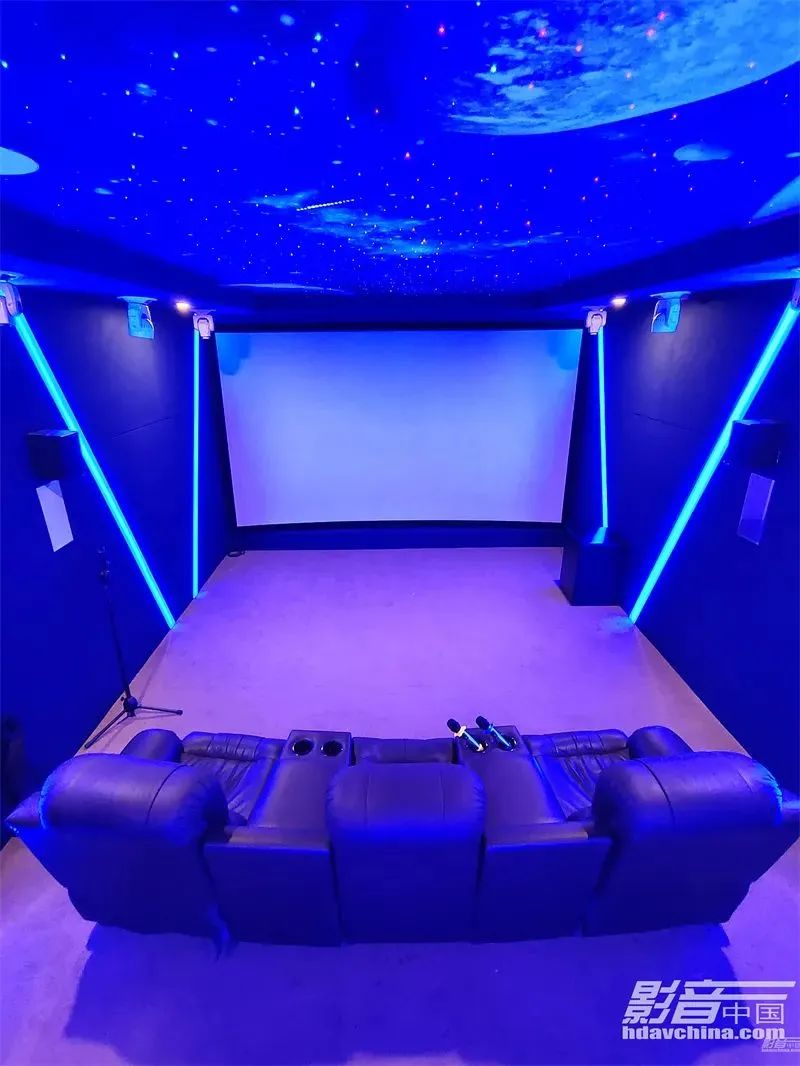

本案系原声科技滨海展厅3间影音室中一间的升级改造项目。36m²空间，为了达到理想的声压级，采用了2台7声道纯后级驱动，单个声道输出（8Ω负载下）可达300W/最大。空间45度角放置了4个增高音箱，完美划分出三层声效，大大提升了声音的饱满度和包围感。由于仅有一排座位，2个全景声音箱即可获得满意的顶部声效。播放IMAX、杜比全景声等不同解码格式的环绕声时，增高音箱和全景声音箱也可以独立工作。13个音箱+2个超低音的构建模式，无论播放何种片源都可以发挥得游刃有余。





Miller & Kreisel双12英寸推挽式低音，在声压和能量方面都可以完美发挥。针对低频驻波问题，将沙发的摆位选择在房间后1/4和1/2之间，其中一只超低音摆放在房间右1/4位置，抵消横向二阶驻波，利用房间宽度可以避开纵向的二阶驻波；另一只超低音摆放在屏幕正中间，抵消纵向一阶驻波。从而使主听音位置低频部分均匀饱满。





设计与调试心得



此空间坐落于一栋12层写字楼的中间部分，房间要满足大功率影院输出和卡拉OK演唱，因此隔音显得格外重要。办公楼中央空调、新风、消防等管道众多，给施工的减震消音/隔音带来不小的难度。





房间改造之初，测试本体噪声为70dB。第一步，先密封所有管道口，使用隔音棉包裹两层；第二步为全部墙面和顶面铺设隔音毡，填充隔音棉；最后制作弹性减震墙和铺贴隔音板，面材铺设吸音聚酯纤维板加嵌入式灯带处理。

整体基础工作完工后，本体噪声降到30dB，完全满足后期音响安装及调试需求。

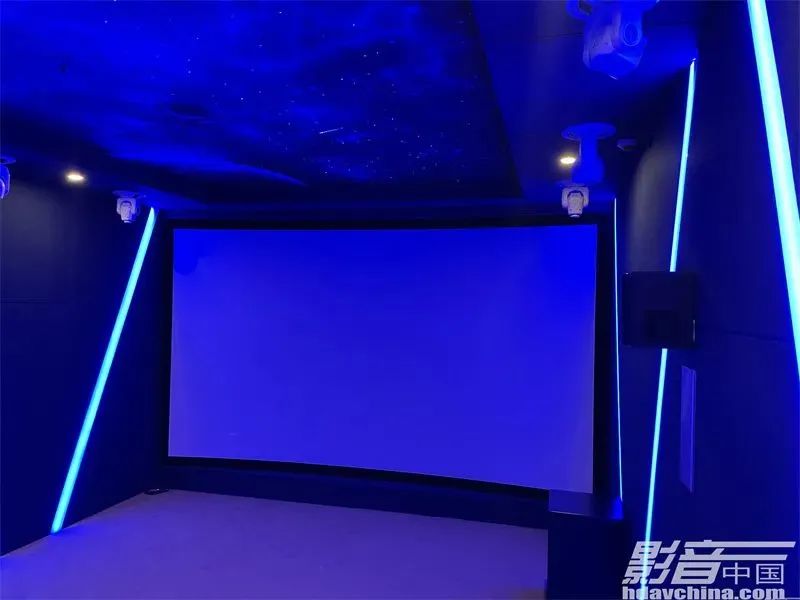

亮点部分，是屏幕后方借鉴杜比实验室音障墙的设计原理，使用高密度板材加高密度软性吸音棉制作，以减弱低频驻波的形成，给后期的低频调试带来了方便。





※  本文原载自微信公众号“影音CN”。
