基本介绍



基本情况简介



实施方类别：影音设计师

案例类别：定制影院

位置及周边概括性描述：该案例位于北京后海四合院

资金投入：影音设备投入165万元，隔音声学装修投入50万元

空间信息：视听室尺寸长9m×宽8m×高3.3m

用户使用需求：空间私密性较高，建造目的是商务接待，要求能兼顾院线同步片源，同时也有本地影库，并做到沉浸式音效的真实感。完工面积65㎡，设计16.2.8声道的沉浸式音效系统，投影机使用NEC专业投影系统，投影幕布是220寸16∶9的画框透声幕布。

设计师：贾伟光

设计公司：维度影音



器材列表



投影机：NEC NP-NC1000C+

院线设备：JETREEL院线同步系统、Dolby CP750

前级功放：Trinnov（创诺）Altitude 32前级

后级功放：Procella DA5000-DSP×3、Procella PA2100×3

音箱：Quadral（德宝）IWS841×6、Quadral（德宝）IWS621×10、Quadral（德宝）C16×8、Quadral（德宝）SW-912×2

智能控制：Crestron智能中控



影院构建过程，声学/光学处理及特别设计





该空间前期主要是会议使用，为了提高空间的实用性，丰富空间的功能性，决定将原有空间拆除，改造成影视厅。业主要求满足商务接待的功能，在设计初期就要求严格按照标准空间的尺寸制作。

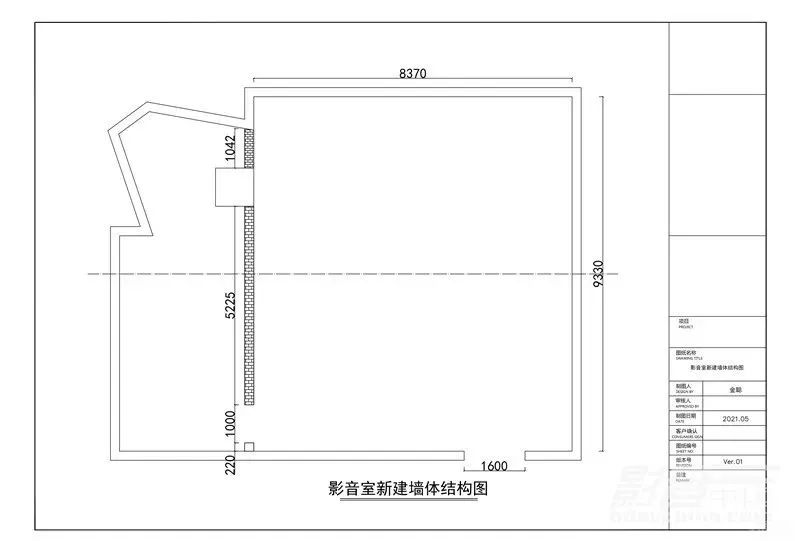

于是在设计师的专业规划后，新建了墙体，改造了顶面，并独立建造了设备间。与此同时，设备间配置了单独的空调为设备降温。





为了方便服务员控制，在设备间的投影窗口下专门设计了观察口，方便服务员接待过程中控制设备播放进度，以及观察现场情况。

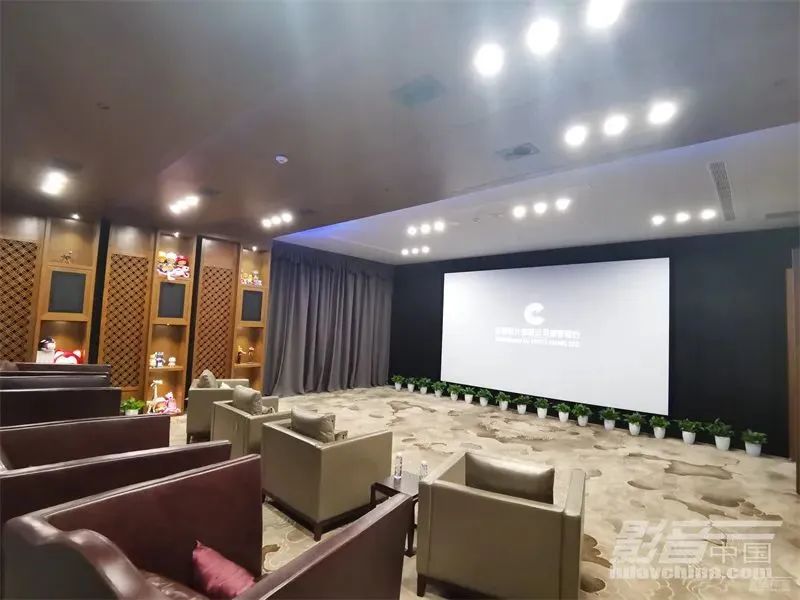

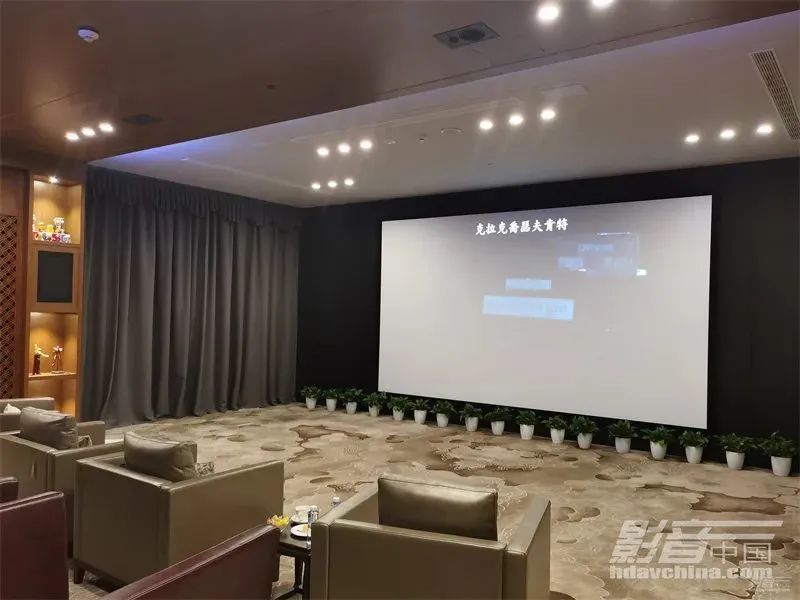

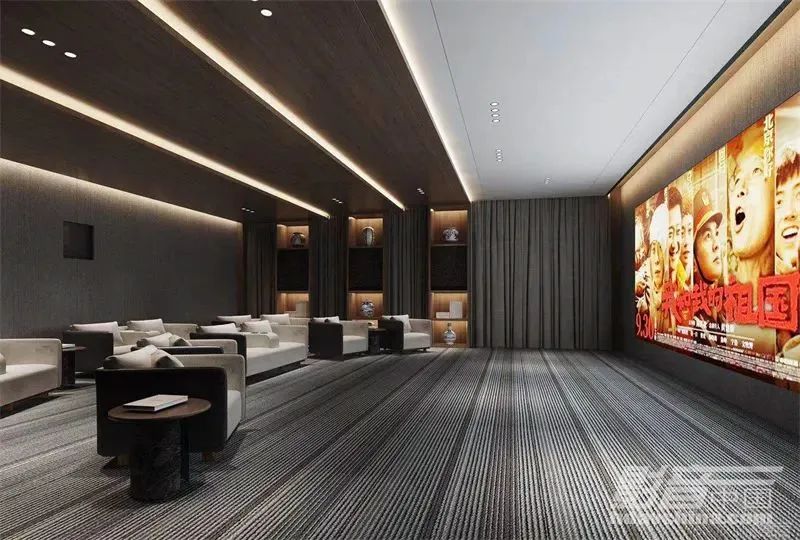

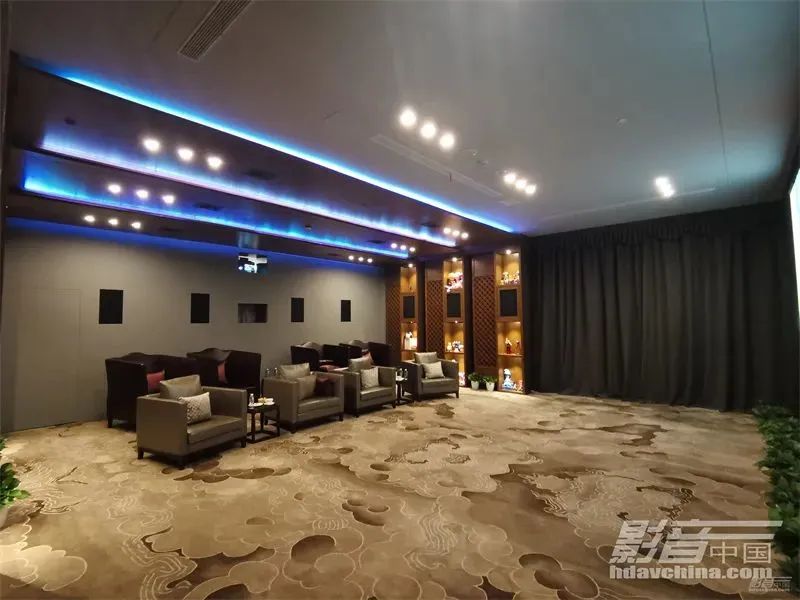

影院设计以端雅的中式风格为主，布置了两排3+4的观影座椅。考虑到空间容积与效果，本案前置音箱采用了传统LCR三声道+LCR增高声道，合计六声道的前置布局。





设计与调试心得





Trinnov Altitude 32在此次系统搭建上表现出了超强的解码能力，完美地将设计初期的规划实现，实现了精准的声道定位及功率分配。

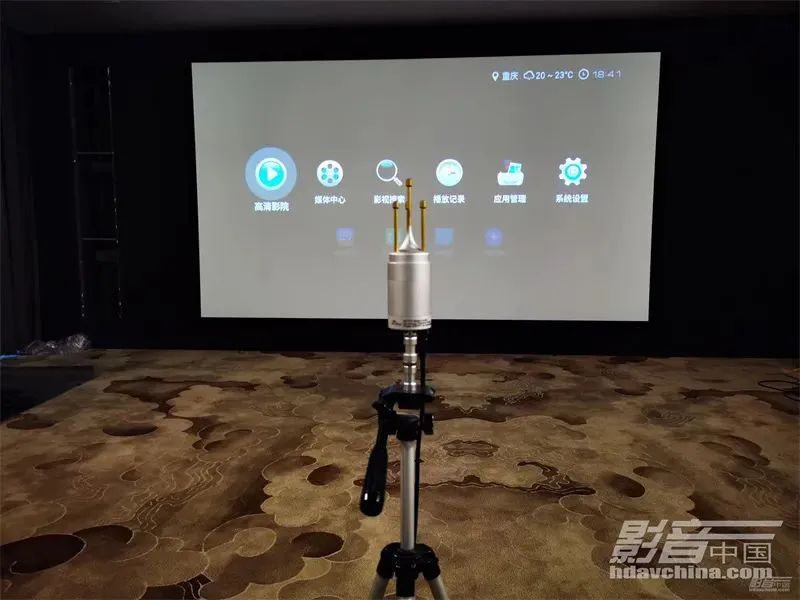

Trinnov功放的声学测量麦，上面布置了四只空间拾音器，能够精准有效的对空间环境及扬声器进行测试。得到音频脉冲到达每个话筒的时间差，就可以测量出每只音箱与测量话筒的距离、方位角、仰角数据，以及各声道扬声器的频响数据。在取得三度空间响应的精密测试数据之后，Trinnov独特的计算机芯片会对数据进行分析和优化。

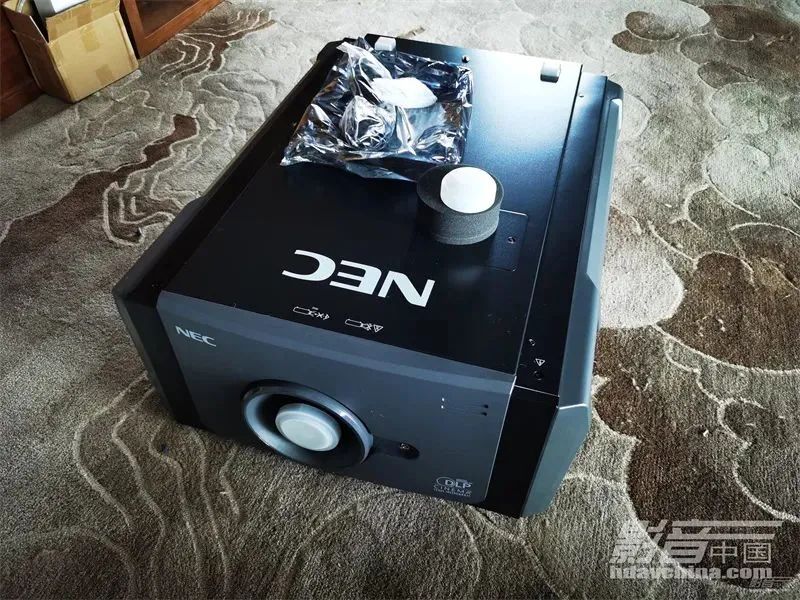

采用NEC专业投影机，投影画面较大，为了画面亮度均匀，要在最准的数据基础上进行调试。

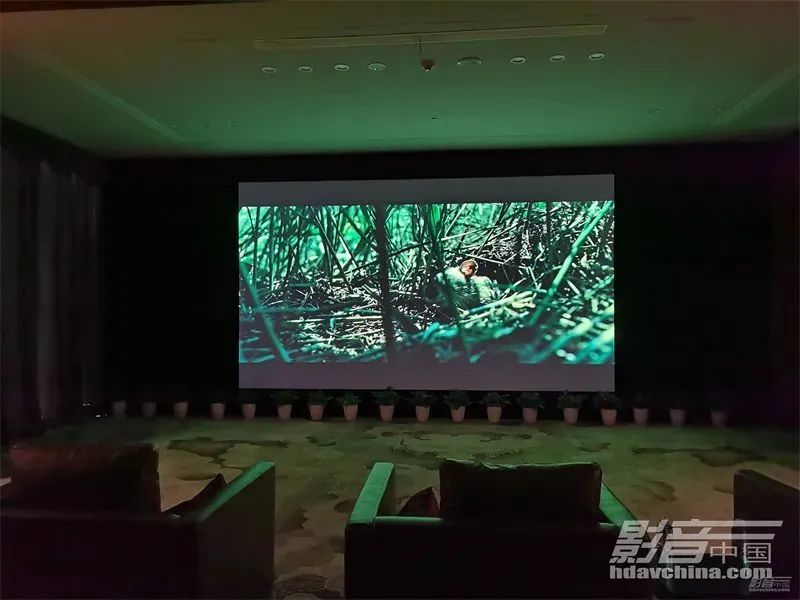

由于亮度和对比度其实是相互影响的，所以经过多次调节，反复查看测试片段，直到调节到黑位和白位表现都很好没有出现偏色的现象。

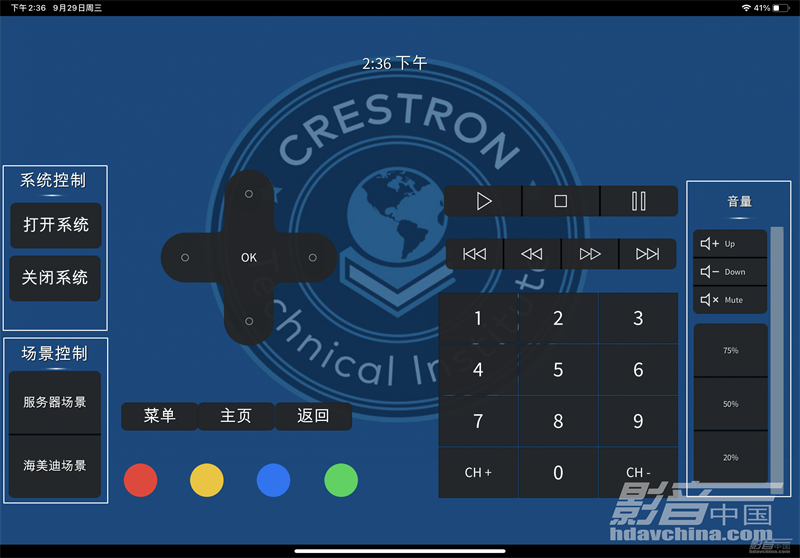

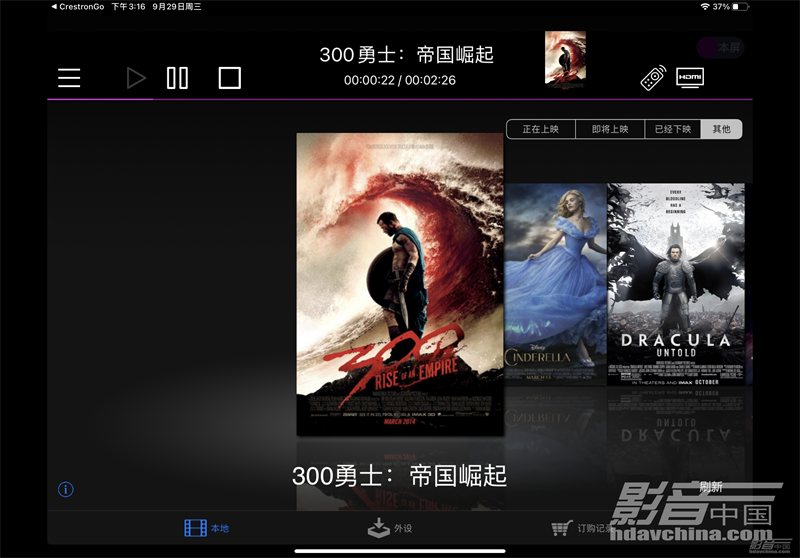

本项目快思聪智能控制系统操作界面，服务器场景即是JETREEL院线同步系统，海美迪场景即是本地硬盘播放器系统。
