基本介绍

基本情况简介

用户使用需求

打造三维沉浸式私人影院，最佳体验人数为5人，具备THX、DTS:X、Auro 3D、Dolby Atmos、IMAX Enhanced等多种解码模式。

认识设计师



设计师：史楠

从事影音行业25年，天津原声汇鑫科技发展有限公司总经理、首席音响设计师，参与过HAA、CEDIA、THX培训。

空间信息

面积：长9m×宽5m×高3.1m，45㎡

资金投入：影音设备60万元、声学装修8万元，总造价68万元





器材列表

视频设备

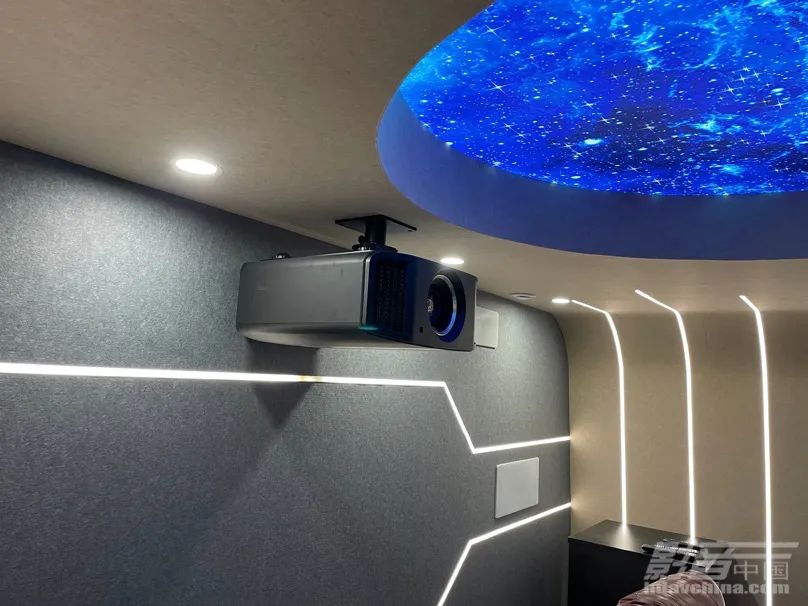

投影机：JVC N98

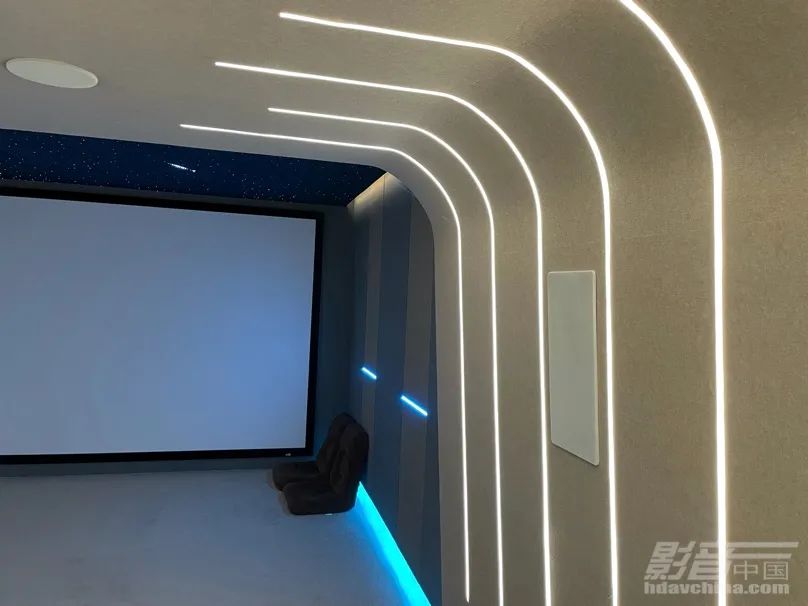

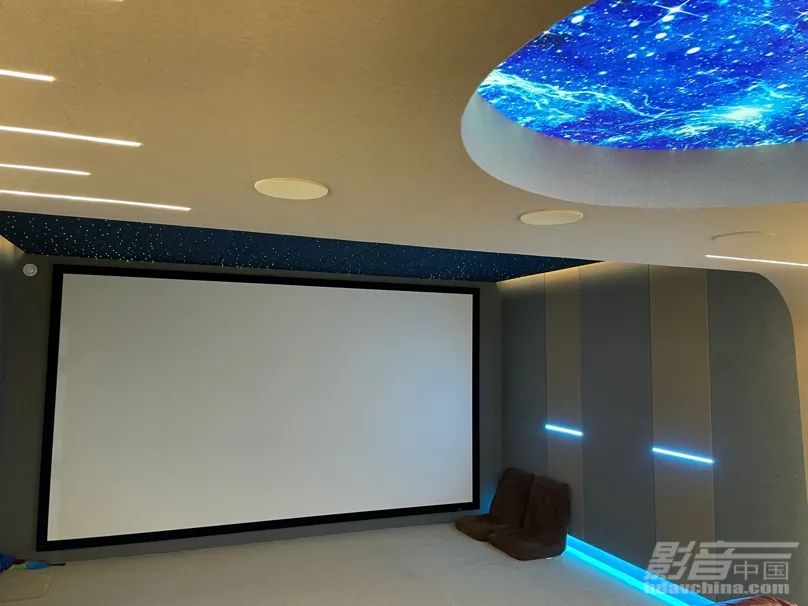

幕布:MW 180英寸透声

播放机: IPUK 芝杜Z9

音频设备

主音箱：Miller&Kreisel   S150×2

中置音箱：Miller&Kreisel   S150

前置增高音箱：Miller&Kreisel   IW950×2

侧环绕音箱：Miller&Kreisel   IW950×2

后环绕音箱：Miller&Kreisel   IW85×2

环绕增高音箱：Miller&Kreisel  IW85×2

景声音箱：Miller&Kreisel  IW85×2

上帝之声音箱：Miller&Kreisel  IW85

低音音箱：Miller&Kreisel  X12×2

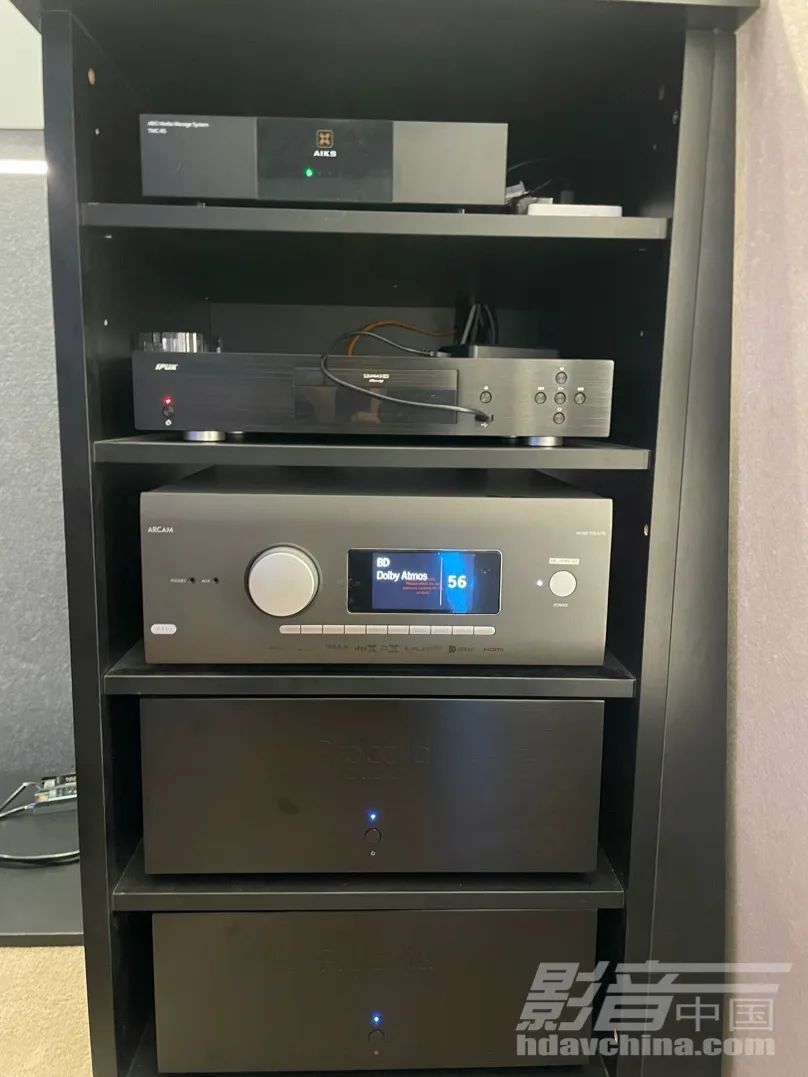

前级解码器：Arcam AV40

后级功放：Procella Audio PA2100×2

智能中控：埃克斯

电源处理器  BADOOSOUND



影院构建过程，声学/光学处理及特别设计





沉浸式影院部分使用Arcam AV40，该前级支持THX 、DTS:X 、Dolby Atmos、IMAX Enhanced等多种解码格式。



房间面积45㎡左右，要想达到理想的声压级，于是使用2台7声道纯后级功放，每声道8欧姆负载下最大输出300W，最大声压级112dB。房间的45度位置使用了4只增高音箱，完美分出三层声效，大大提升了声音的饱满度和包围感。

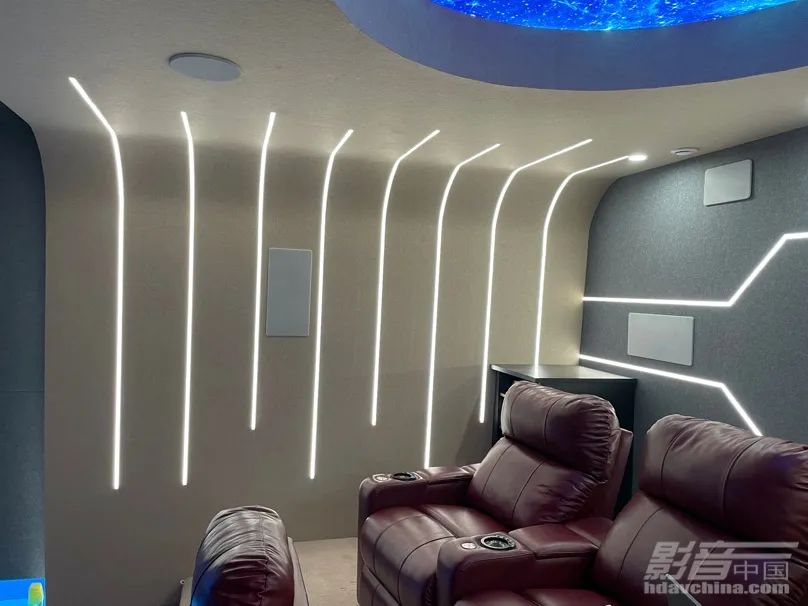

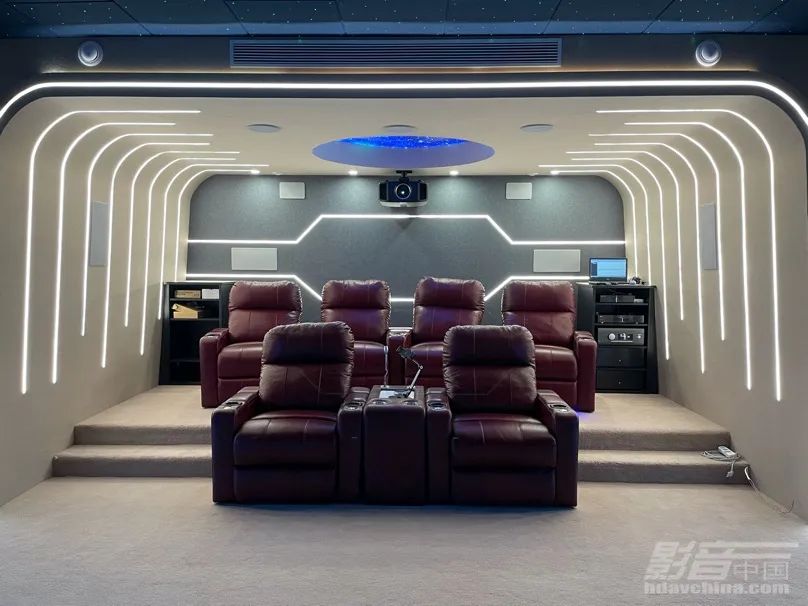

房间有两排观看位置，顶部音箱在两排观众中间设有2只全景声音箱和1只上帝之声音箱，播放IMAX或杜比全景声格式时，增高音箱和全景声音箱也可以做到独立工作，播放Auro 3D格式影片时增高音箱和上帝之声音箱同时工作，而全景声音箱停止工作。总体共14只音箱、2只低音的协同配合构建模式，无论播放何种解码模式的片源，都可以发挥得游刃有余。





2只12英寸推挽式低音炮，在低频声压和能量方面可以完美发挥。对于低频驻波问题，首先第一排沙发摆位选择在房间后四分之一与二分之一之间，第二排沙发为横向四分之一偏后位置，物理上避开横向一二阶驻波，两只低音炮正前方四分之一摆位，可消除纵向一二阶驻波，从而使整个主听音位置低频部分均匀饱满。



设计与调试心得







影音室基础部分。

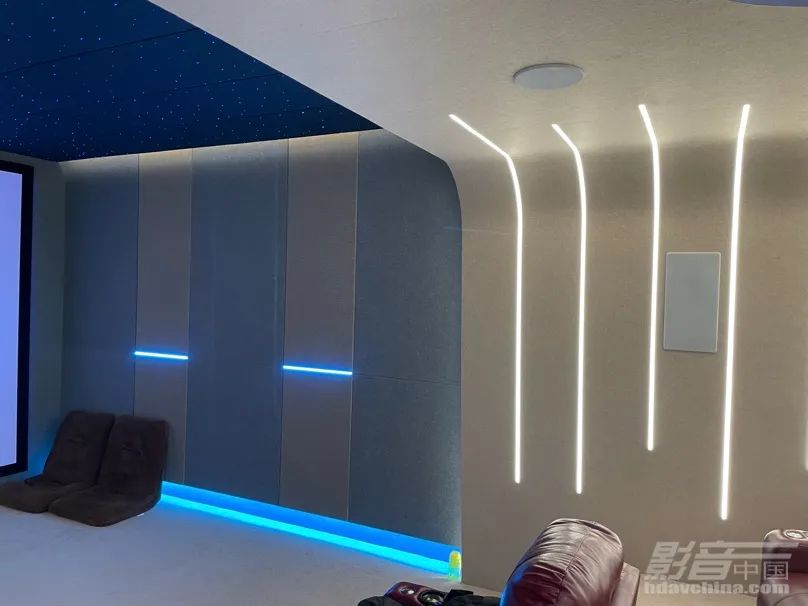

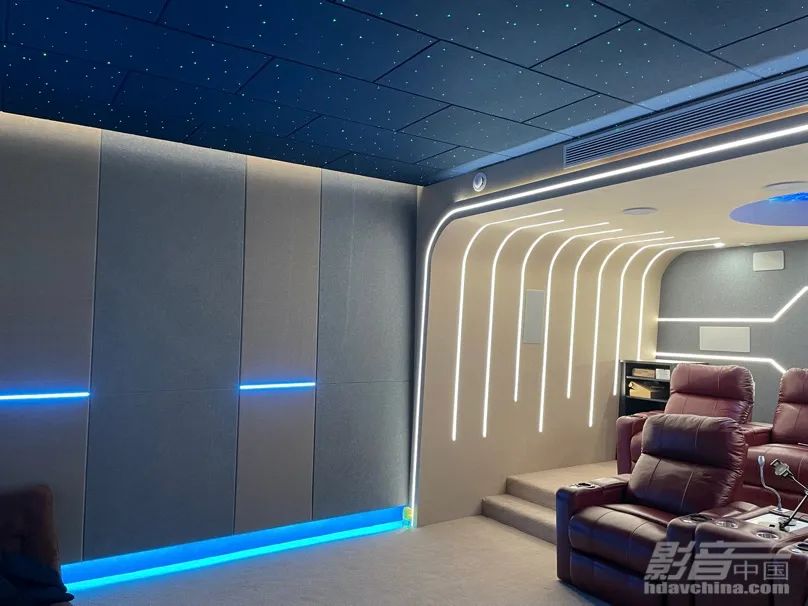

隔音处理填充隔音棉，夹胶双层隔音毡，全木质龙骨架。从基础上降低本体噪声消减后期低频共振。影视墙前端做80cm空腔嵌入主音箱、中置音箱以及低音音箱，空腔内部全部填充吸音棉以次来消除幕布前端所有反射点，使前置部分声音更加清晰。两侧墙面放置3块大型二维扩散体来处理全景声和环绕的镜像点，使环绕声更加饱满也消除了窗口效应。影音室其它次要墙面部分全部包裹聚酯纤维板，由此来降低多余的反射声也降低声音的混响。
