基本介绍

2024年2月，影音新生活团队有幸参观了在西班牙举办的国际视听设备与系统集成展览会（Integrated Systems Europe，简称ISE）。这个展会是全球最大规模的专业视听和系统集成展览会之一，汇聚了来自世界各地的顶尖厂商、技术专家和行业从业者。

今年展会的亮点之一，毫无疑问是Trinnov创诺公司推出的WaveForming技术，这项革命性的新技术引起了广泛关注和热议。通过米乐影音的安排，我们率先体验到了这项技术，并且在随后的演示会和内部培训里面，我们详细了解了WaveForming技术的独特之处。





  WaveForming技术的诞生背景



在家庭影院和大型影院中，经常会出现复杂的声学问题。小房间的中低音重现问题，以及大型影院中低频效果不均匀的问题，一直困扰着音响工程师和发烧友们。多年来，为了解决房间驻波带来的困扰，业界提出了各种处理方法，例如使用物理低频陷阱、调整喇叭位置等。然而，这些方法通常只能针对某个频段的问题，而难以全面解决整个低频频段的驻波问题。正是在这样的背景下，Trinnov创诺公司研发出了WaveForming技术，为影院音响效果的提升带来了新的希望。



  什么是WaveForming技术？



WaveForming技术是Trinnov创诺公司在音频领域的一项里程碑式的突破，以往我们接触各种大型影院系统，只要使用的声道数量超过十多个，那就一定会看到Trinnov的影子，另外一点就是Trinnov针对数量庞大的声道数，设计了强大的测试麦克风，结合独家的处理软件，所以在后期的房间声学处理上，声学处理的性能也相当强大。





而WaveForming技术，则是一个功能分支，它能够有效处理影院中常见的驻波问题，同时均衡各个座位的声音效果。传统的音响系统在面对不同座位的听觉体验时，往往难以做到声音的均匀分布，尤其在大空间或不规则的环境中，更是如此。驻波会导致某些频率的声音在特定位置被放大或削弱，从而影响整体的听音体验。



  WaveForming技术的工作原理



早前“影音新生活”曾结合采访和国外媒体的资料，介绍了WaveForming技术的研发过程，并且讲解了它和其他品牌类似技术的差异，有兴趣的朋友可以翻看我们前面的文章：观点｜“主动式房间声学校正技术” Trinnov WaveForming 与 DIRAC ART。但这篇文章并没有深入介绍WaveForming技术，下面我们就展开说说。



WaveForming技术主要由两个部分组成

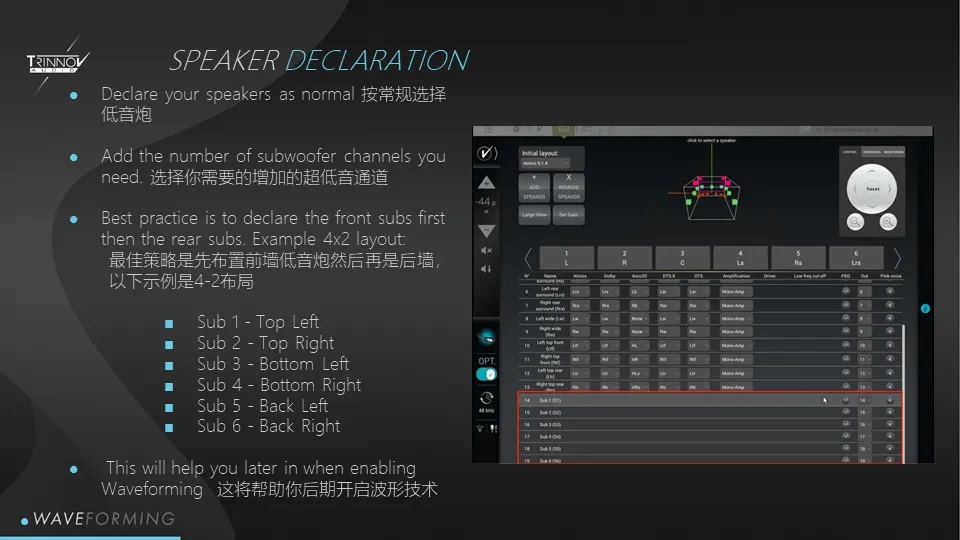

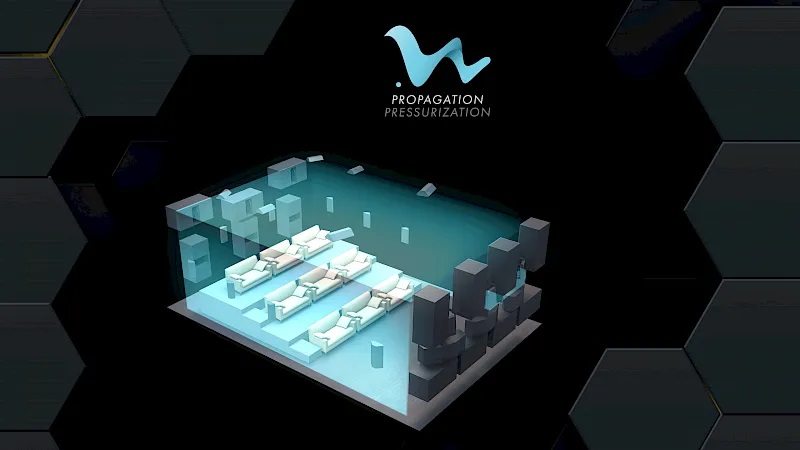

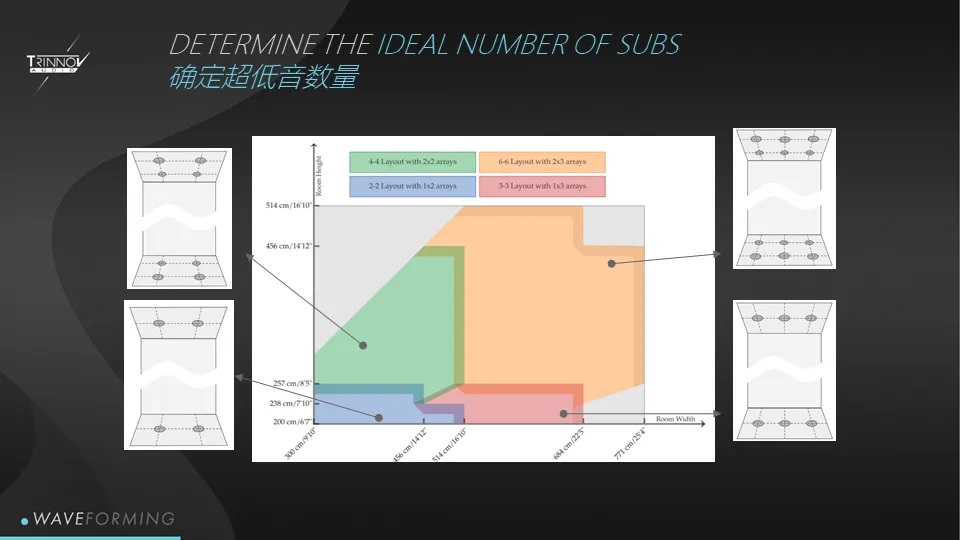

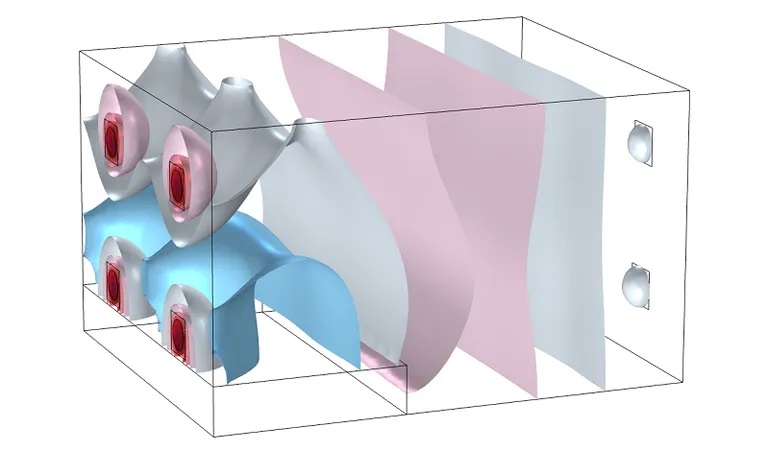

1. 低音炮阵列的安装和配置：首先，在影院前方和后方安装低音炮阵列。低音炮的安装和使用数量，可以通过指定软件对房间尺寸进行数据分析，从而确定低音炮摆放方式。

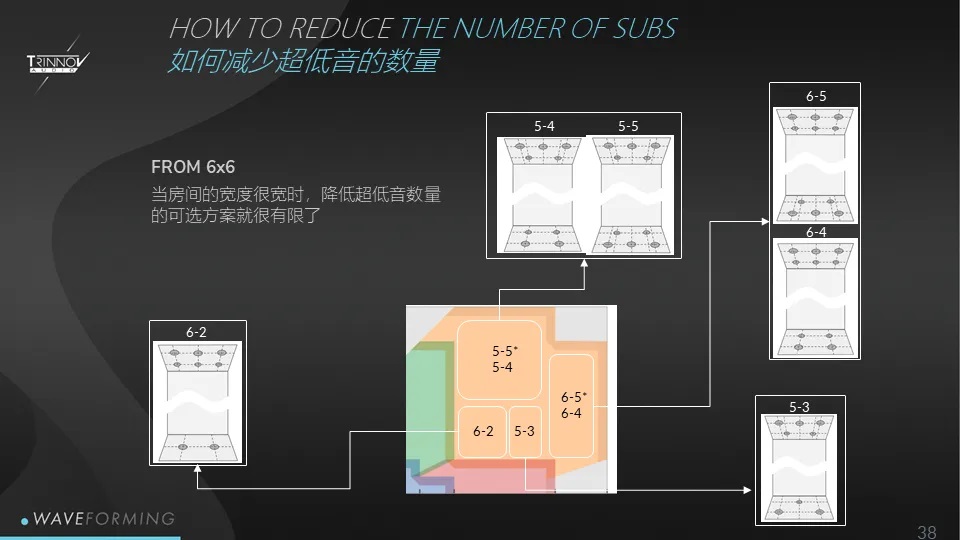

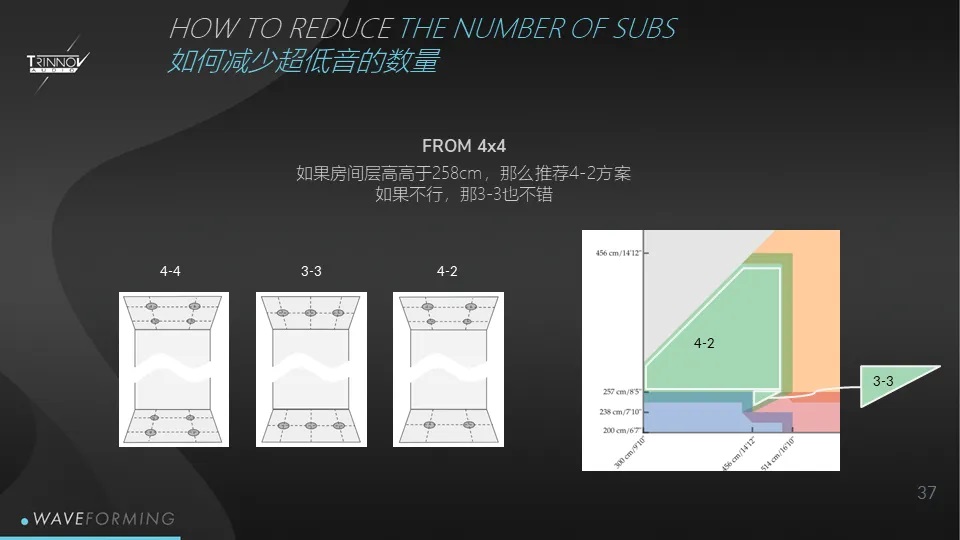

如果房间的高度大于宽度，通常需要两层低音炮，前面的数量应更多，但不能比后墙的少。2×2是最低的要求，也就是前墙和后墙各安装2个低音炮，但也会有3×3或者3×2的配置。推荐的配置是4×4、3×3、4×2。如果通过工具计算后，得到的建议是6×6，我们可以最低设计成6×2。





此外，低音炮的性能必须是一致的，也就是型号最好一样。如果性能不一致，效果就会以性能最差的一个低音炮来计算。可以使用密闭或开放的低音炮，但它们必须一致。每一个低音炮需要独立通道连接，建议最少用24声道来做WaveForming的影院，且最好使用大尺寸的低音炮。低音炮的安装有5%的偏差来规避房间的硬伤，位置是建议的，但安装是灵活的。



2. 声学处理：然后，通过Trinnov Audio处理器的测量和数据分析，对低频部分进行声学处理，达到消除驻波的效果。使用了WaveForming技术后，房间就不太需要物理的低频陷阱。低频陷阱一般只针对某个频段，而WaveForming则是面向整个低频频段进行优化。





  测试与调试

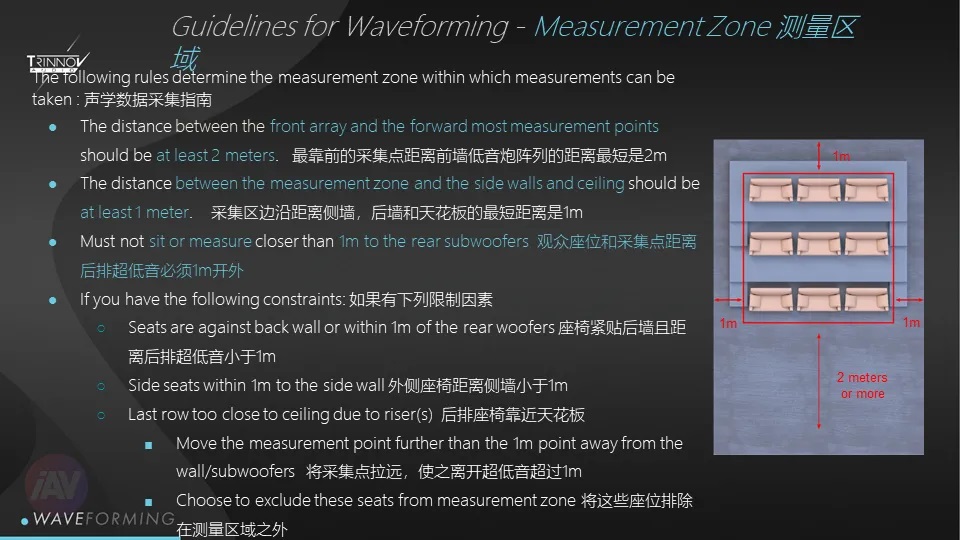

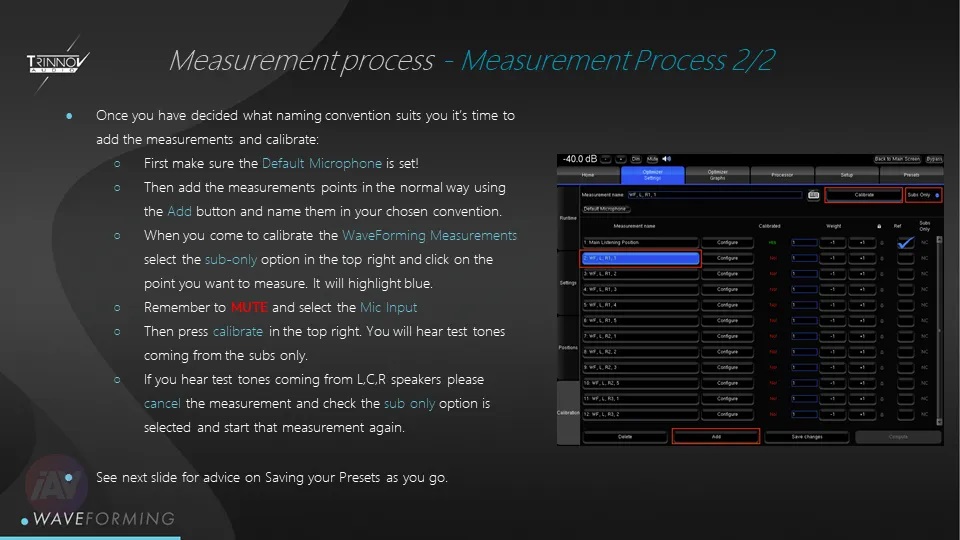

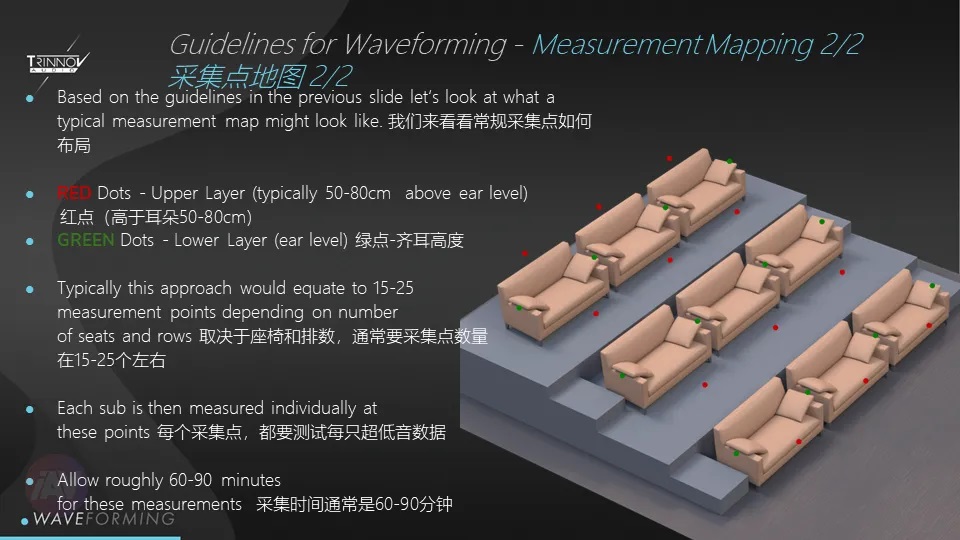

要实现WaveForming技术的正确设置，另外一个关键地方就是，需要对影院中多个位置进行测量，这对测试麦克风的安装和摆放位置提出了更高的要求。





1. 座位位置的测试：影院中每个座位的位置都需要独立完成测试，麦克风的高度建议安装在距离地面1.2米的位置。





2. 非座位位置的测试：每一排座位的前方和后方也需要进行测试，麦克风具体的摆放位置应该选定在两个座位之间的靠前和靠后位置，与座位的测试点形成错位。非座位位置的麦克风高度建议安装在距离地面1.4米的位置。所有测试点的建议距离是1米。





在安装低音炮阵列并完成所有测试后，系统会生成完整的处理方案和处理结果。WaveForming技术拥有全新的工作界面和分析图表，影音工程师和家庭影院用户可以直观地看到处理效果。





在测试完成后，Trinnov的处理器会计算得出经过WaveForming处理后的声学结果，并在声音效果上提供五个选项：Mix、Soft、Avenge、Strong、Max。这些选项类似于我们常见的声音风格选项，从柔和到强硬，可以让用户根据自己的聆听需求进行选择，从而实现理想的低频效果。





  WaveForming技术的革命性特点



WaveForming带来的声学处理效果是以往我们在影院设计和安装过程中，很难模拟和实现的，WaveForming技术还在持续进化，例如去年公布的内容和今年发布会上看到的，就有新的内容更新，而Trinnov也提到，明年WaveForming技术也会有更多微调和进步，所以说拥有一台Trinnov的影院多声道处理器，就可以时刻拥有最新的影音科技。



在体验WaveForming功能之后，你可以发现很多特别的地方：



1. 精确的驻波处理：WaveForming技术通过先进的算法和实时处理能力，可以准确识别并抑制影院中的驻波。这意味着无论观众坐在影院的哪个位置，都能享受到平衡、清晰的声音效果。



2. 个性化的声音优化：该技术能够根据不同影院的物理特性和观众的座位安排，进行个性化的声音优化。无论是前排、中间还是后排，每个座位的听音效果都能够得到优化，提供一致的高质量音响体验。





3. 减少物理低频陷阱的需求：使用了WaveForming技术后，房间就不太需要物理的低频陷阱。低频陷阱一般只针对某个频段，而WaveForming则是面向整个低频频段进行优化。



4. 墙壁的固定性：墙壁必须是固定的，不能移动，以确保低频声波不受干扰，从而保证最佳的音效。



5. 房间尺寸的重要性：房间的长度相对不那么重要，但宽度和高度更为关键，因为它们直接影响声音的传播和反射。此外，房间的容积与低音炮的表现有直接关系，合理的房间大小能够增强低音炮的效果。



6. 座位摆放要求：除了低音炮的摆放，座位的布置也是实现良好音效的关键。基本要求是座位距离前墙至少2米，侧面和后面至少1米，天花板到头部至少1米。这些距离可以确保声音传播过程中不会受到不必要的反射和干扰，从而保证每个观众都能获得最佳的听音体验。对于梯阶设计的座位，后墙的低音炮会自然减少，这样能够避免声音过度集中。





7. 与其他技术的区别：与其他公司如Dirac的技术不同，WaveForming只处理低音炮，而Dirac则是处理所有喇叭。

8. 通过CEDIA RP22标准：WaveForming技术不仅满足了CEDIA RP22文档要求，还通过了CEDIA Level 4性能标准。在这一标准下，影院中的座位位置及其相邻座位的频率响应偏差需要不超过正负2dB。在欧洲ISE展会和美国CEDIA展会上，Trinnov公司通过现场演示，验证了这项技术的实际效果。在包含3排和18个座位的演示房间中，实测低频频响误差已经超过了这一标准。

9. 严格的安装和测量规则：使用WaveForming技术需要较为严格的低音炮安装规则，同时需要搭配严格的多点位测量规则，才能获得最合理、效果最好的处理效果。

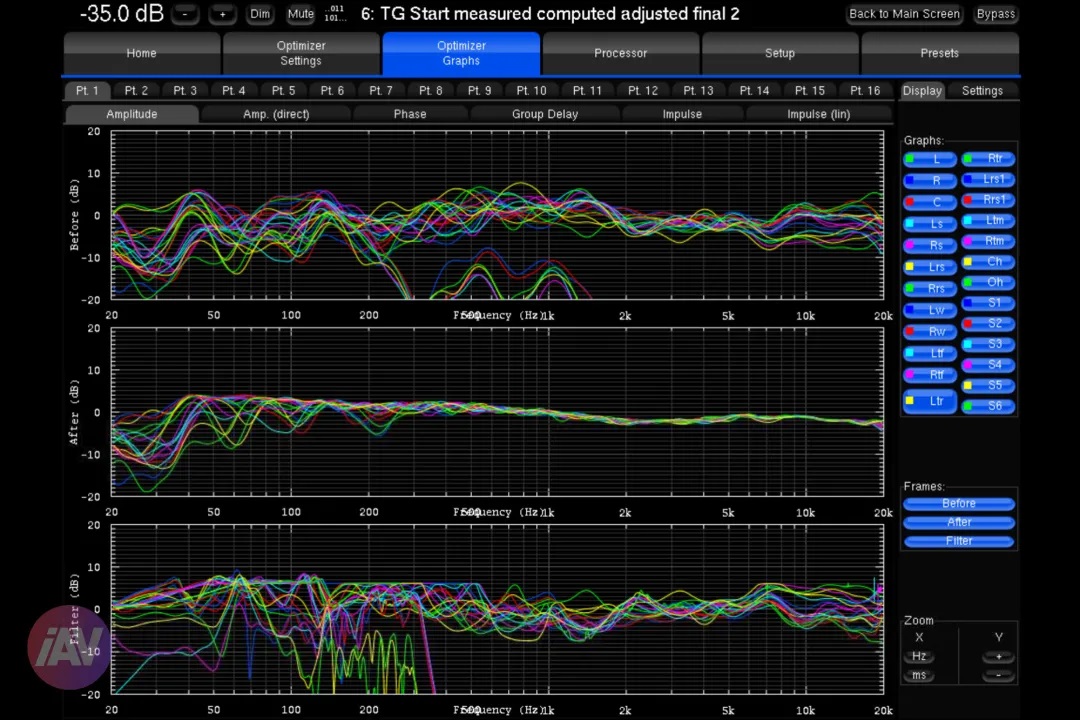

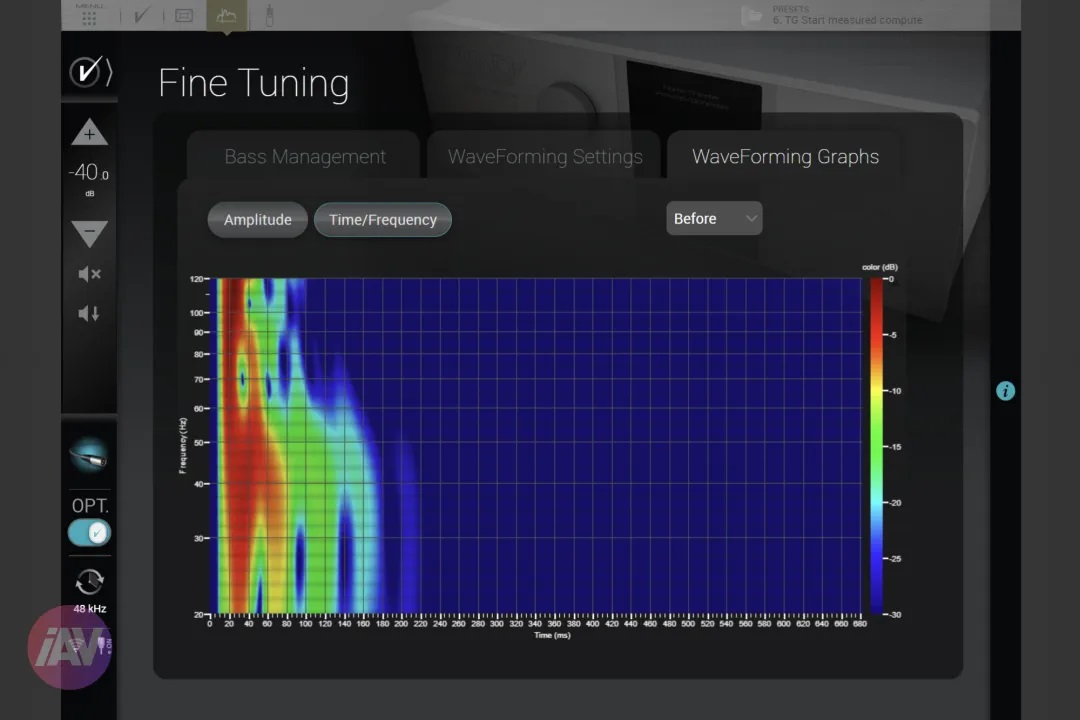

Fine Tuning处理前

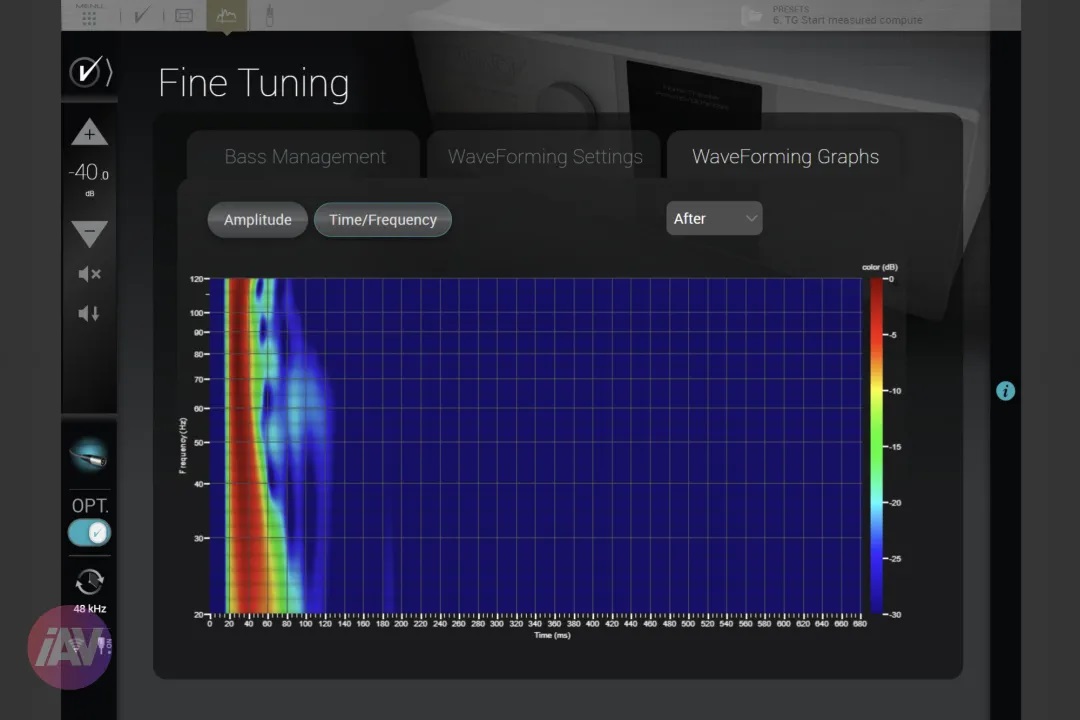

Fine Tuning处理后



总结

WaveForming技术经过了长达六年时间的研发和测试，在2023年的时候首度公开并且在展会上得到了演示。根据Trinnov公司官方公布的消息，这项技术将会在今年9月份开始发放给所有Trinnov的用户。通过固件升级，Trinnov的设备将获得这一全新功能。



刚在上海米乐影音结束的Trinnov创诺WaveForming培训会，就很成功地推广和传播了这项新技术，“影音新生活”十分关注他们的驻波处理能力、均衡的声音效果以及科学的低音炮和座位摆放方案，相信随着WaveForming的升级推送，更多的Trinnov用户将体验到前所未有的听音享受。
