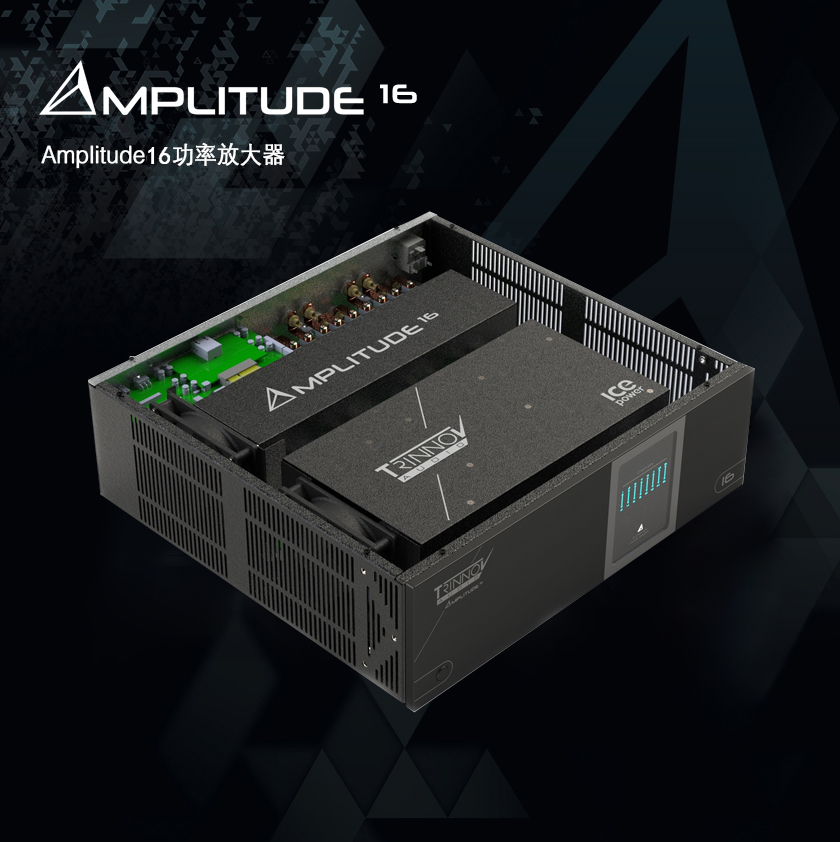

要点

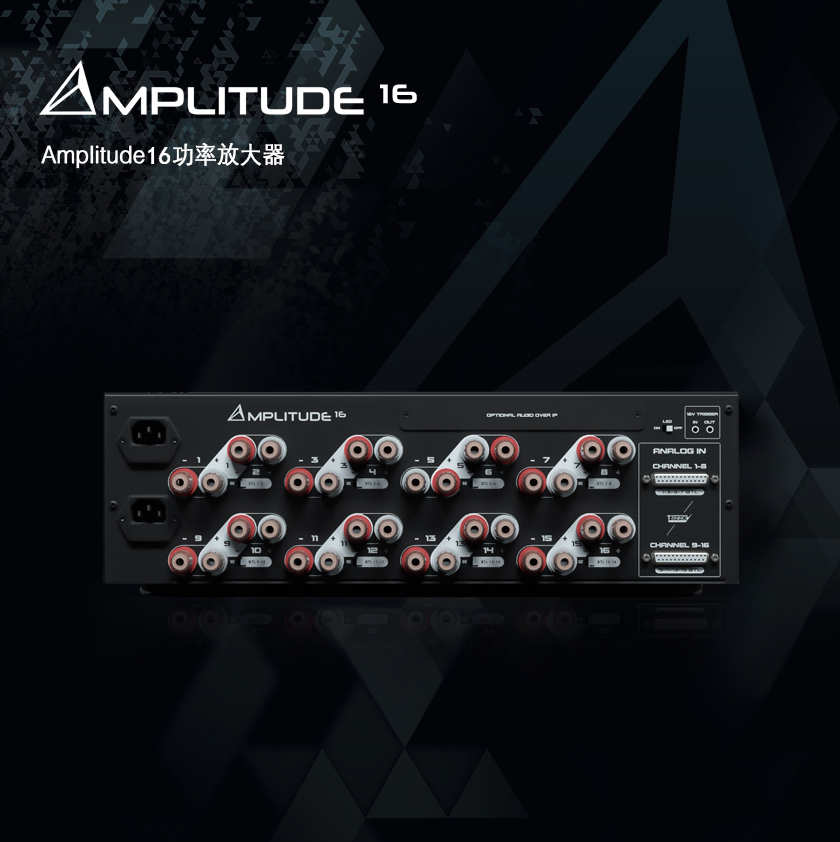

●专为沉浸式家庭影院设计的16声道后级放大器，能够自定义集成
●目前最具通用性的功率放大器
●D类放大，兼具高效率和低发热，在音质上没有任何妥协
●合理的价格以及3RU高度
※ RU，Rack Unit，机柜基本高度单位，1RU约为1.75英寸（4.445cm），译者注。

设计
●ICE Power
Trinnov Audio参与设计的ICE Power
8×2声道D类放大模块
※ ICE Power，ICE是Intelligent（聪明）、Compact（小型）和Efficient（高效）的缩写，系由丹麦Karsten Neilsen博士研发的高效率功放模块，译者注。
●性能最大化
定制的双电源、双散热器和放大电路板

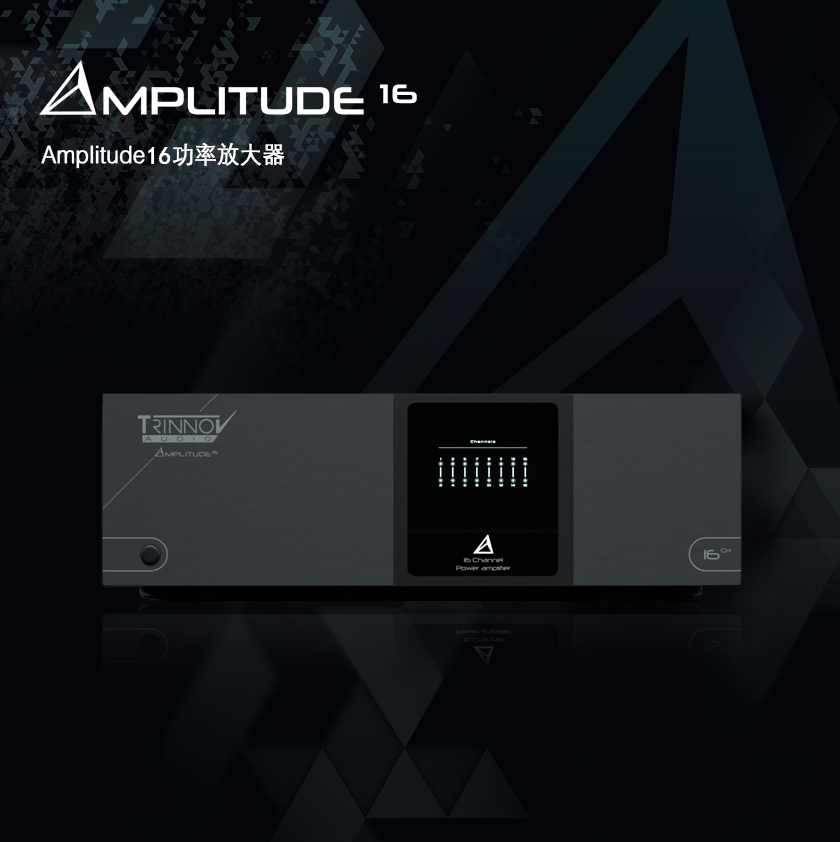

●前面板LED显示
电源、声道和桥接状态，均由一系列的LED显示，LED可根据实际需求关闭。
●动态范围和信噪比
输入电平的灵敏度与Altitude的输出电平完美匹配，可最大限度提高动态范围（DR）和信噪比（SNR）。

特征
每一对声道输出都可以独立桥接，以满足更高需求的应用
双电源插座，提供更高的功率
可选AoIP输入板，实现兼容Dante协议的连接和简化布线
LED开关，黑暗房间中可关闭前面板的LED显示
双DB25 Tascam连接器，解决电缆连接的麻烦
※ Dante协议是AV-over-IP视听网络解决方案，可在标准IP网络上运行现代化和高性能的数字媒体传输系统，为点对点音频连接提供了低延时、高精度和低成本的解决方案，译者注。

● Amplitude 16与Altitude前级可以实现完美匹配，在全链路信噪比上独具优势。

集成与连接
连通性
未插入Dante模块时，为2×DB25
可选Dante板，内置DAC，信噪比>120dB
1对5路接线柱，每个扬声器
触发输入/输出以接通电源和菊花链（Daisy Chain）连接其他放大器
可选Dante板提供远程硬件监控功能
※ Daisy Chain的拓扑网络可以传输模拟、数字信号，也可以提供电源，译者注。

音频功率和增益
单通道8Ω：200W (1kHz, 0.1% < THD+N)
单通道4Ω：400W (1kHz, 0.1% < THD+N)
单通道桥接 8Ω：800W (1kHz, 0.1% < THD+N)
单通道桥接 4Ω：1000W (1kHz, 0.1% < THD+N)
总输出功率（120 VAC）：2800W 全通道驱动 SE 或 BTL
总输出功率（230 VAC）：3200W 全通道驱动 SE 或 BTL
峰值功率：6080W 全通道驱动 SE 或 BTL
获得：16 dB 单端 / 22 dB 桥接

音频输入和输出
输入连接器：2 个 DB25 母头，Tascam 模拟引脚
输入阻抗：47 kΩ，每相
输入灵敏度：6.16V (+18dBu)
输出连接器：每个通道 1 个 5 路接线柱

重量和尺寸
尺寸 (W x H x D) mm，包括机架耳：482x132x452
尺寸 (L x H x P) 英寸，包括机架耳：19”x5 1/5”x17 4/5”
装运箱尺寸（宽 x 高 x 深）cm：54×53×22
重量：20.5公斤
运输重量/体积：22.4kg

音频性能
THD+N 单端：0.0015% - 8Ω, 5W (2dBu)
THD+N 桥接：0.0015% - 8Ω, 20W (8dBu)
频率响应：+0/- 0,6 dB，20 Hz 至 20 kHz，与负载无关
阻尼因子：100Hz 时为 2340 / 1kHz 时为 1820 / 10kHz 时为 354
信噪比：126 dB 参考至额定 1% THD 输出（A 加权）
相声：96dB 单端 200W 8Ω
互调失真：小于 0.05%

电源
电力需求：2x 100/240V（自动选择）
能量消耗：0,52W 待机；125W闲置；最大 2x 2000W
电源输入：2x IEC C14
热转换：683 BTU/h 最大值
电源保险丝：2x 10 Amp 慢吹
12V 触发输入：5-15 伏直流电；稳态（迷你插孔 TS）
12V 触发输出：8-10 伏直流电；稳态（迷你插孔 TS）

/uploads/FCKeditor/files/Trinnov%20Audio%20Amplitude%2016%20manual%20V1.pdf

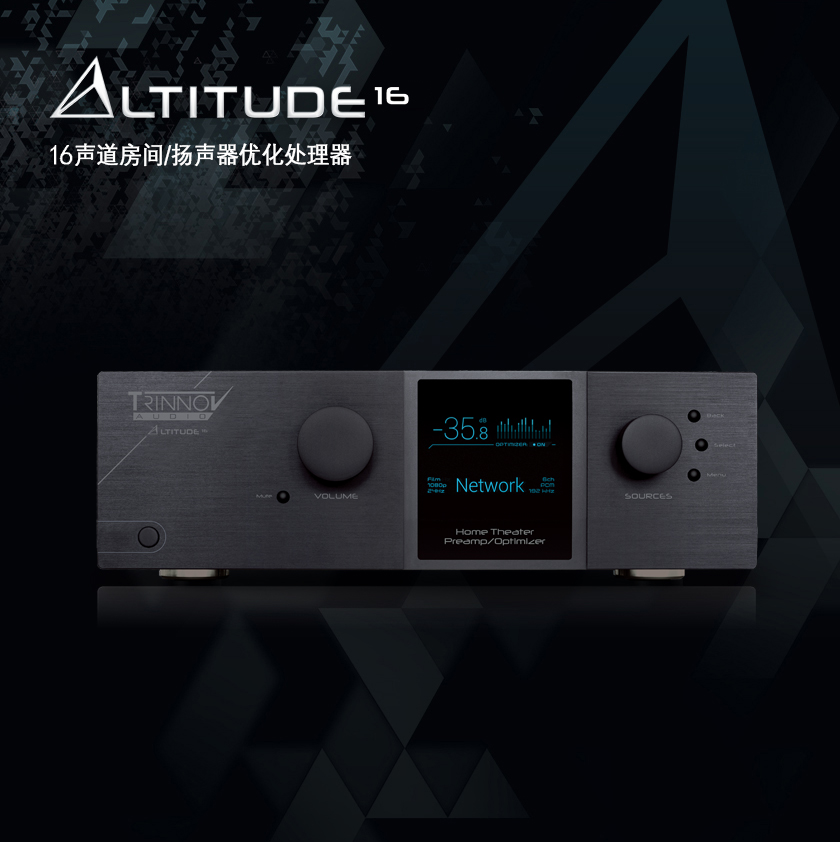

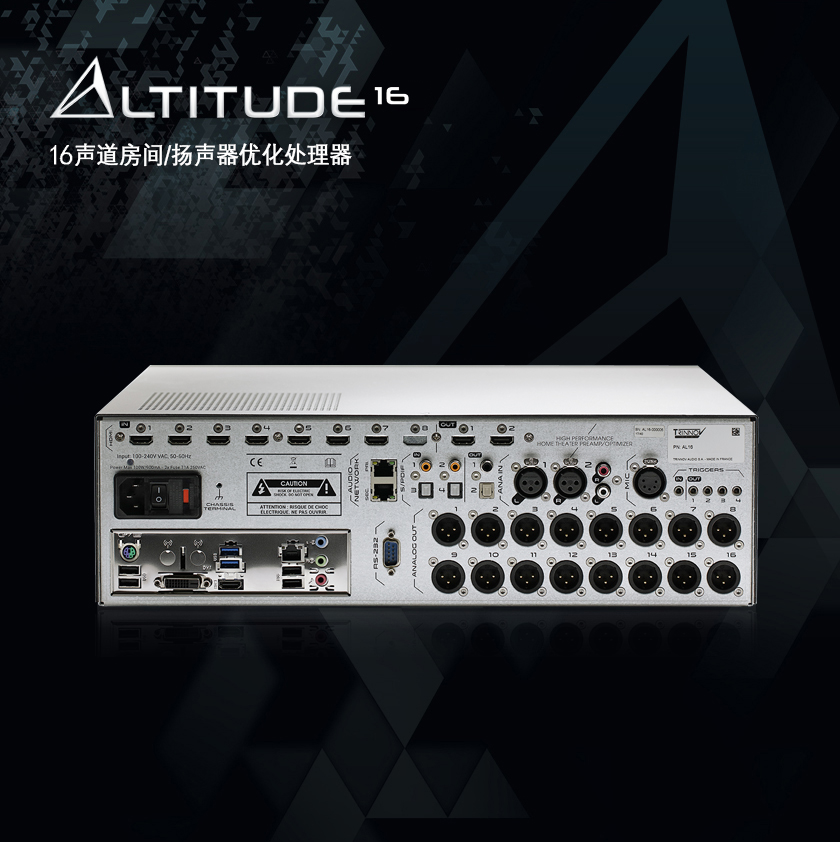

Altitude 16完全承袭Altitude 32先进的迴路及机能
搭载真正20声道独立处理、64bit浮点运算核心
以及Trinnov独步全球的Optinizer空间/扬声器优化技术
音效解码可通过升级更新，以对应最新音效格式
配备全新的ESS Sabre ADC和DAC板，以提高THD性能

Dolby Atmos™·Auro-3D™·DTS:X™
Trinnov Speaker/Room Optimizer.空间/扬声器优化处理
支持高达11.1.8扬声器配置，真正20声道独立音讯处理
96K/24bit高解析原生音效运算处理
扬声器、超低音可弹性自由配置
Roon Ready

基础解码
Dolby Atmos® Native Decoding & Upmix: 多达20个离散通道
Auro-3D® Native Decoding & Up-mix (Auromatic): 最高13.1
DTS:X® Pro: 多达20个独立通道
扬声器布局支持: 全部，IMAX增强版: 是

HDMI连接
输出1:HDMI 2.1 / HDCP 2.3
输出2:HDMI 2.1 / HDCP 2.3
输入:8
HDR支持: HDR10、HDR10+、HLG、和Dolby Vision
最大分辨率: 4K 120Hz/8K 60Hz
最大频宽: 所有输入和输出均为40Gbps
支持的帧速率: 4K 24/25/30/48/60/100/120, 8K 24/25/30/48/60
ARC / eARC: 在输出1上可用
OSD: 屏幕上显示的主要信息

数字音频连接
S/PDIF输入: x4 (2路光纤，2路同轴)
S/PDIF输出: x2 (1路光纤，1路同轴)
+4输出: 通过组合模拟和S/PDIF输出
音频网络: 双端口(供将来使用)

模拟音频连接
麦克风输入: 1x 5针XLR用于3D麦克风
平衡输入: 1x 立体声 XLR
不平衡输入:1x 立体声 RCA
平衡输出: 16x XLR
输入阻抗: 20k Ohms / 10k Ohms

音频处理
数据精度:64位，浮点
最大采样速率:本机，最高96kHz

硬件
处理器: 英特尔多核超线程技术
ADC分辨率/采样速率: 24位/96 kHz
DAC分辨率/采样速率: 24位/192 kHz
A/D信噪比: 119 dB (A-Weighted)
D/A信噪比: 118 dB (A-Weighted)
参考电平: +18dBu @ 0dBFS(平衡)
时基抖动: attenuation > 50 dB above 100Hz
冷却系统: 定制散热器+额外的静音风扇
安全组件: 每个输出上的反向继电器

电源
电源要求: 100-240v(自动选择)
功耗: 76W 最大
热转换: 260 BTU/h 最大
电源保险丝: 2x1A 慢速熔断
内部PSU: 独立的音频和处理电源

重量和尺寸
尺寸(WxHxD): 438x139x430mm / 重量: 11.3千克
运输尺寸((LxHxP): 74x59x30cm /装运重量/体积: 18.2千克

/uploads/FCKeditor/files/ALS_Broch_13_07_18_HE_English_002.pdf

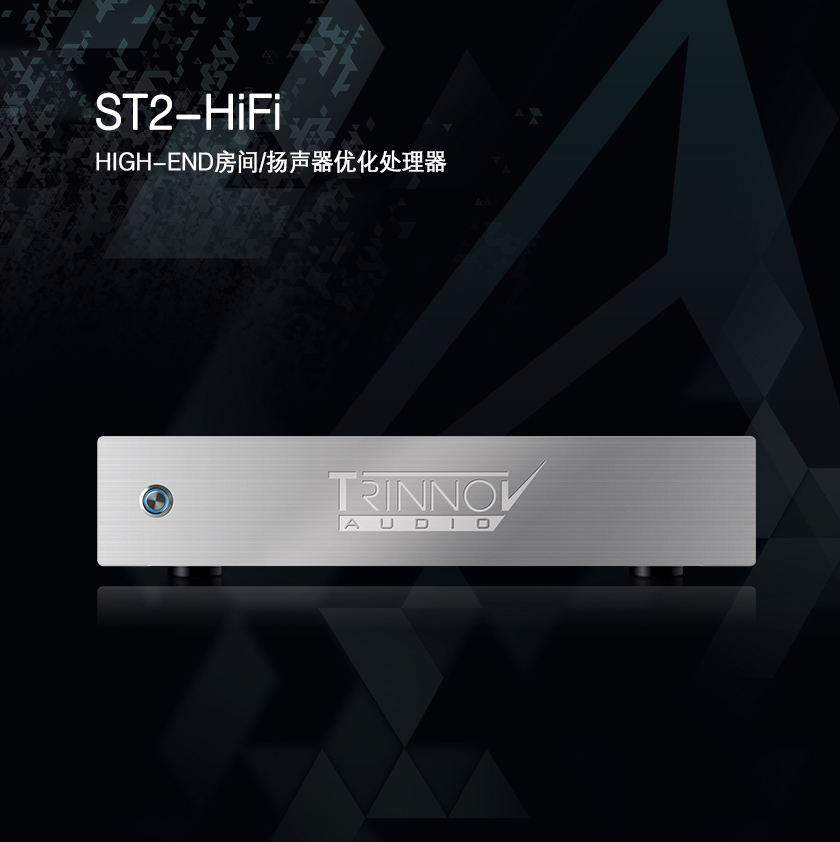

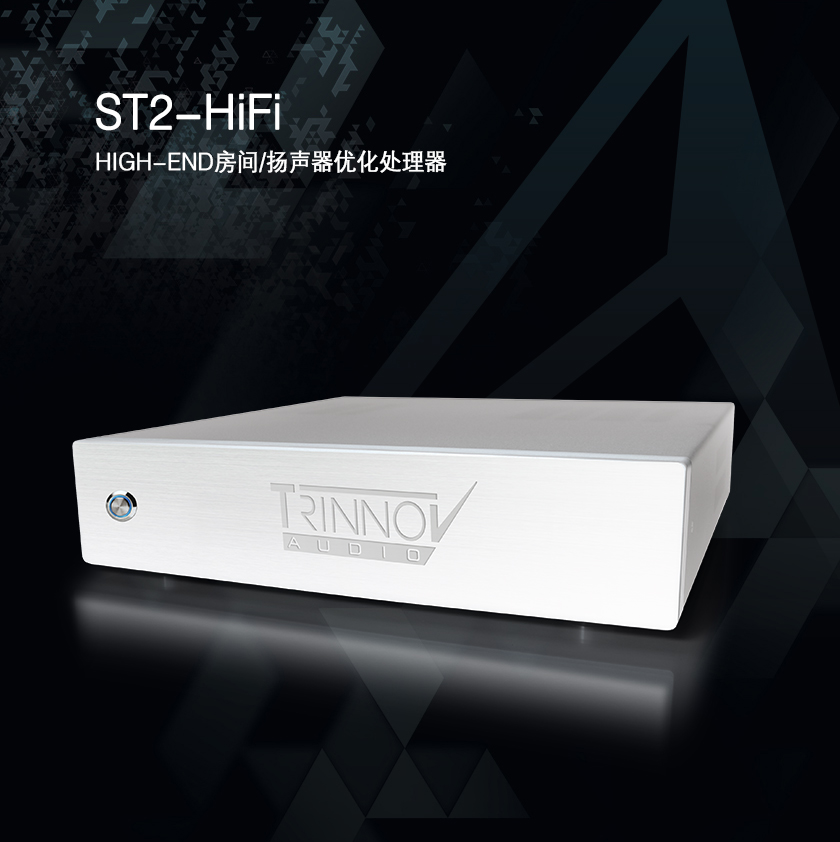

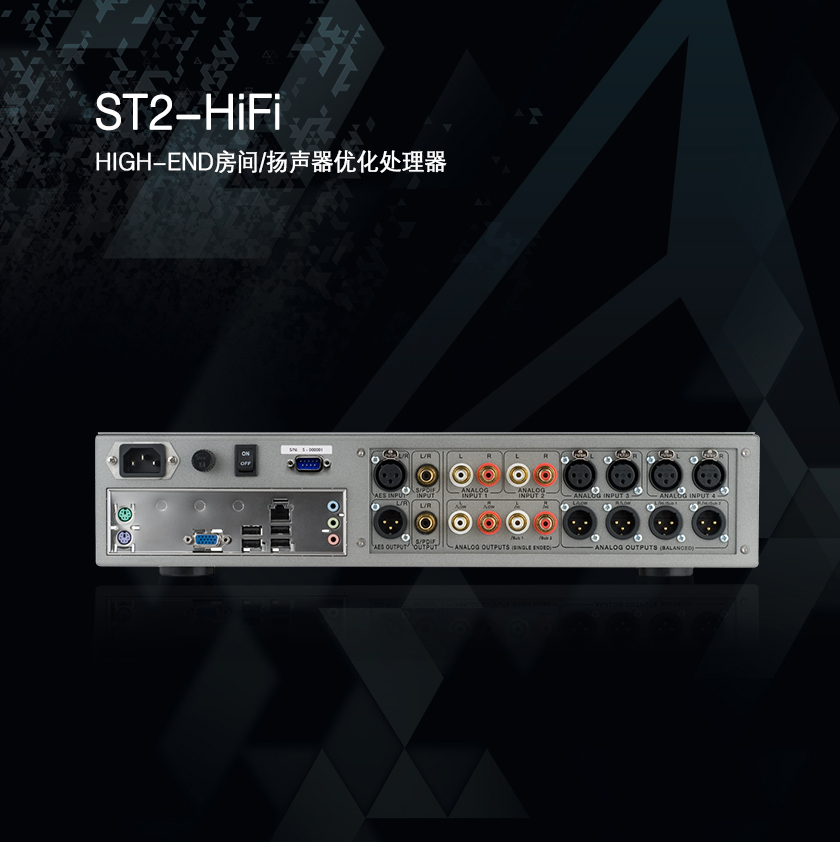

ST2-HiFi
HIGH-END房间/扬声器优化处理器

在任何一套高保真系统中最薄弱的环节就是空间。在大多数未经处理的空间里频率响应有10db左右的畸变。此外，具备完美脉冲响应的扬声器并不存在。 Trinnov’s ST2-HiFi解决了这个声学难题，它为您HIGH-END系统重播的准确性带来全新的高度，从高保真到原音重现。

简而言之，ST2-HiFi是当今最先进的立体声处理器，空间优化处理器和解码器。在为高保真音响爱好者专门定制的程序里提供了 Trinnov 专利的扬声器/空间优化技术。

ST2-HiFi具有以下优势：
易于安装的4个步骤
强大的算法：多点测量，实时频率分析，详尽的视觉图和更多功能...
灵活微调，以满足您个人品味的平衡声音
高性能音频电路板，设计和制造来自于Trinnov
多个远程控制选项

SPECIFICATIONS
HIGH PERFORMANCE AUDIO
ADC RESOLUTION / SAMPLING RATE 24 bits/96 kHz
DAC RESOLUTION / SAMPLING RATE 24 bits/192 kHz
A/D SIGNAL-TO-NOISE RATIO 119 dB (A-Weighted)
THD+N ADC -103 dB
D/A SIGNAL-TO-NOISE RATIO 118 dB (A-Weighted)
THD+N DAC -98 dB
CLOCK / JITTER Variations under 25ps are recovered, jitter attenuation superior to 50 dB is achieved above 100Hz
POWER SUPPLY Independant for audio and processing sections
SAFETY COMPONENTS AntiPop relays on each analog output
DESIGN AND ASSEMBLYAll Audio boards designed and manufactured in France by Trinnov Audio

CONNECTIVITYANALOG I/O
4 single-ended channels inputs via 4 x cinch?(10k Ohms)
4 single-ended channels outputs via 4 x cinch?(100 Ohms)
4 balanced channels inputs via 4 x XLR?(20k Ohms)
4 balanced channels outputs via 4 x XLR?(100 Ohms)

AES I/O
2 channels input via 1 x XLR (110 Ohms)
2 channels output via 1 x XLR (110 Ohms)

SPDIF
2 channels inputs via 1 x cinch (75 Ohms)
2 channels outputs via 1 x cinch (75 Ohms)

PROCESSING SECTIONPROCESSOR Intel Dual-Core 1,8 GHz
DATA WIDTH 64 bits, floating point
RAM 1 Go DDR3
STORAGE Flash Drive 1 GB
COOLING SYSTEM Custom heat sinks + additionnal slow fans
MAXIMUM NUMBER OF PROCESSING CHANNELS 4 channels at 96 kHz

PHYSICAL CHARACTERISTICS
Chassis:?2U
Power supply:?240V AC / 50-60 Hz.?Option: 130V AC
Consumption:?90 W max.
Weight:?～9,4kg

Environnemental conditions:?
– Operating : 0°C – 40°C (32°F – 104°F)
– Humidity : 20% – 80% relative humidity (without condensation)



1

/uploads/FCKeditor/files/Trinnov-ST2-HiFi_Leafleft_VeryLowDef_EN_20150518.pdf

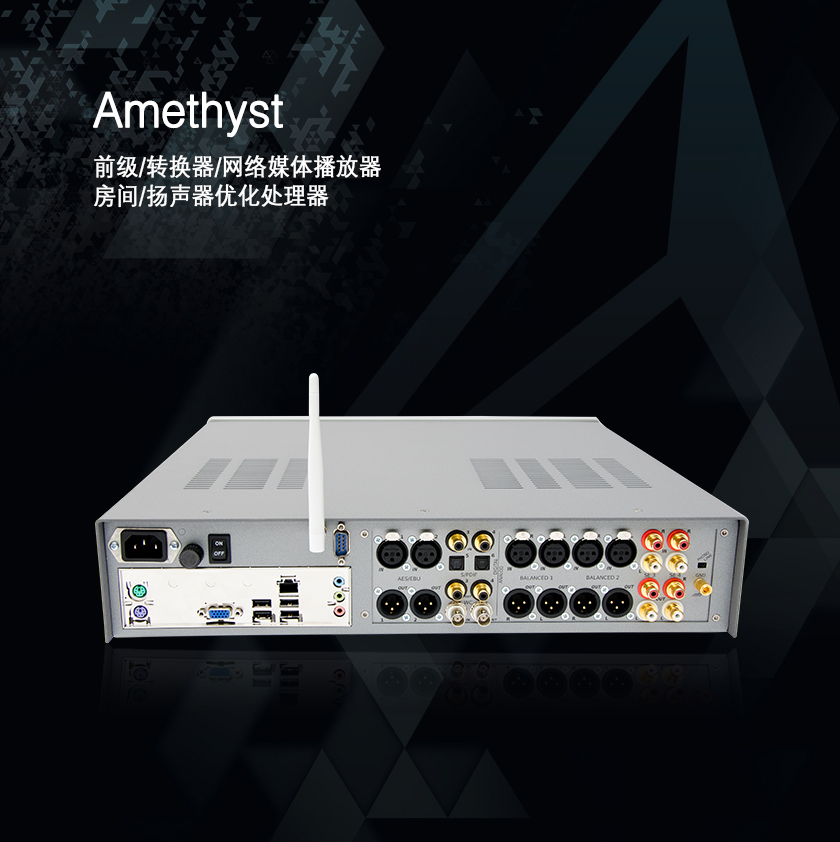

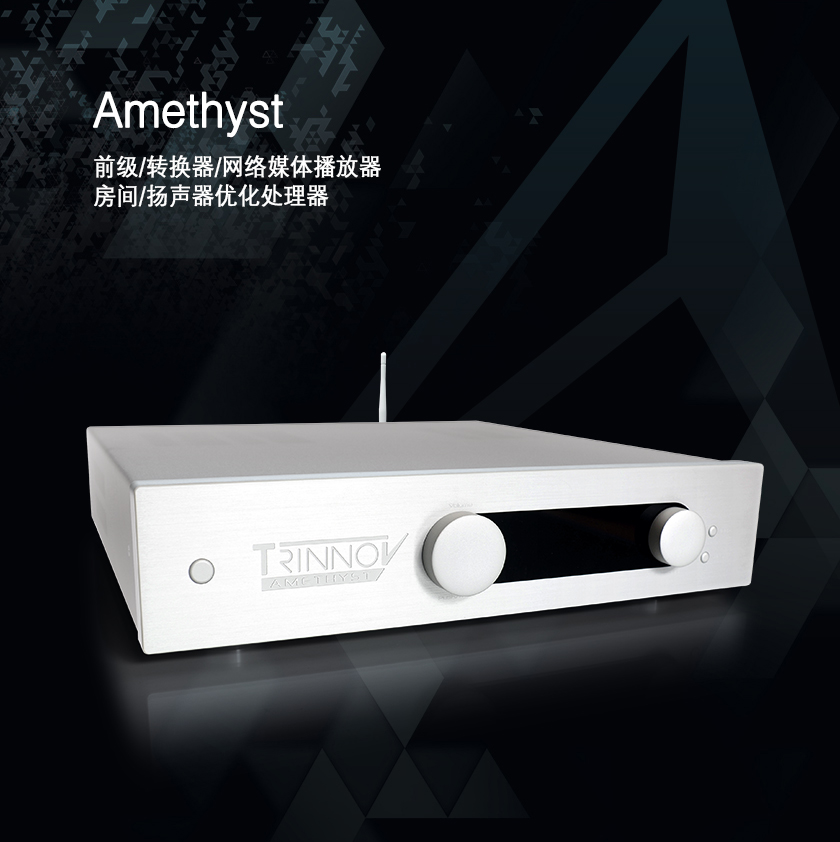

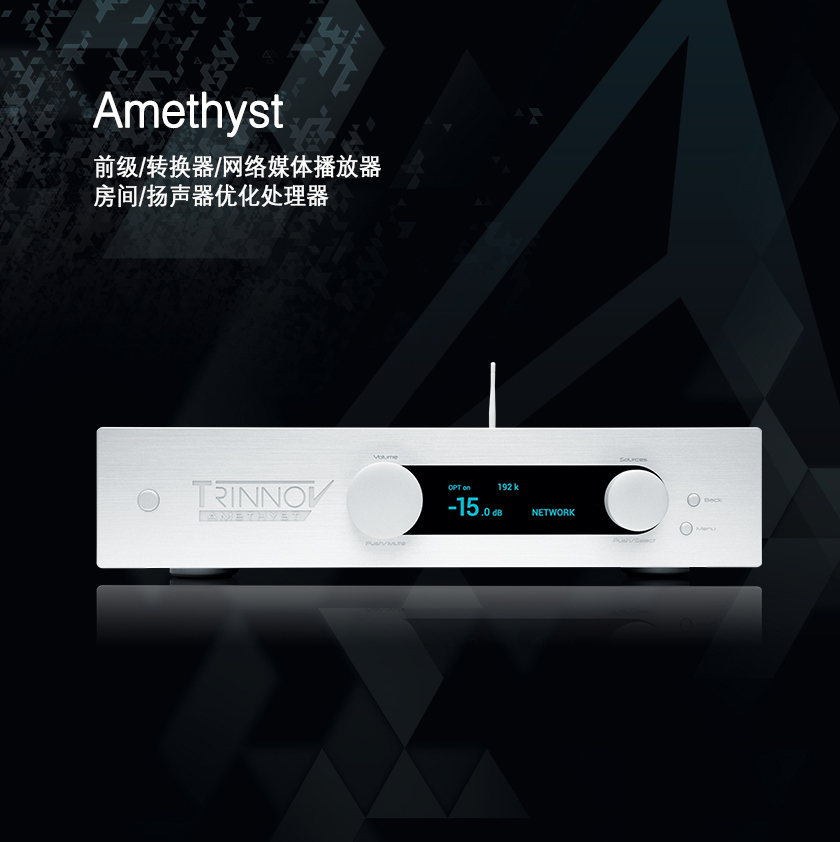

Amethyst 前置放大器是 Trinnov 的旗舰高端立体声产品。在一个机箱上，它结合了发烧友前置放大器、有源分频器、高质量 24 位/192kHz DAC、网络渲染器和世界上最先进的扬声器/房间校正：Trinnov 优化器。

Amethyst 包括一个带有内置扬声器/房间优化器的 12 输入前置放大器、Trinnov 的创新混合唱机前置放大器、一个网络渲染器、一个 24 位/192kHz DA 转换器和一个 2 路智能有源分频引擎。它还具有内置 Wi-Fi 连接功能，可简化操作，使其成为任何传统或现代 HIFI 安装的完美核心。

作为纯前置放大器，Amethyst 高度准确、透明且具有启发性，通过其最先进的室内校正系统提升立体声播放效果，以令人难以置信的聚焦和成像稳定性展现您的扬声器的最佳状态。高达 192kHz 的高分辨率音频源以其原始采样率进行处理，从未转换或下采样。

通过 64 位浮点处理，确保真正的信号完整性，产生大于 320dB 的分辨率，并实现数字音量控制，而不会损失任何分辨率。作为您系统的核心，Amethyst 总共可容纳 12 个数字和模拟源，甚至包括一个用于 LP 播放的模拟唱机级。

11组信源HI-END前级放大器
2 x 平衡模拟信号源(XLR)
2 x 单端模拟信号源(莲花头/RCA）
1 x 具备模拟唱机切换开关（莲花头/RCA)
2 x 数字 AES/EBU信号源（XLR)
2 x 数字 S/PDIF同轴信号源（莲花头/RCA)
2 x 数字 S/PDIF光纤信号源（TosLink)
1 x 高分辨率 UPNP/DLNA网络信号源（以太网及WIFI)

四通道 AD/DA 转换器（模转数/数转模)
A/D信噪比：119dbA（A计权）
D/A信噪比：118dbA (A计权）
高性能jitter(数字抖动）衰减（100Hz内优于50dB)
支持的输出采样频率：
A/D: 44,1 / 48 / 88,2 / 96 kHz
D/A: 44,1 / 48 / 88,2 / 176,4 / 192 kHz
支持的取样分辨率：16及24 bits
4组同步输入及输出
时钟输入及输出

高解析力网络渲染器
高分辨率文件渲染器
UPnP协议（数字媒体播放器兼容DLNA）支持的编解码器
支持的编解码器：WAV，AIFF，OGG，FLAC高达24bits/192KHz

输出格式
1x 立体声系统
1x 双功放立体声系统
1x 2.1系统
1x 3.0 (LCR) 系统
1x 3.1 (LCRS) 系统
1x 四声道系统

内置空间/扬声器优化系统
多点声学测量（附件：Trinnov麦克风）
基于脉冲响应时间/频率的声学分析测量
扬声器/空间最优化
2D/3D扬声器重映射:虚拟定位
可编辑目标曲线
宽广的聆听区域
改善相位响应
提升音调平衡
64位浮点处理器

MM唱头合成式前级放大
TRINNOV合成技术：创新的RIAA滤波器,混合低端的模拟电路和专用的数字高频率算法

主动式电子分频器/双功放
2路智能主动式电子分频器
滤波器:2阶，3阶和4阶滚降（贝塞尔，巴特沃斯）。2阶和3阶滚降（林奎茨 - 莱利）
在聆听位测量及校准

远程控制
包含红外遥控
Telnet和RS232协议
内置WiFi和内置千兆以太网
KVM:通过VGA/DVI连接屏幕。键盘及鼠标通过PS2/USB连接
VNC：通过网络与PC，Mac,iPad，iPhone或Android远程控制

电源
基于一个低噪音环形变压器为模拟电路提供线性电源
数字电路供电来源于开关电源


1

/uploads/FCKeditor/files/Trinnov-Amethyst_Leafleft_VeryLowDef_EN_20150518.pdf

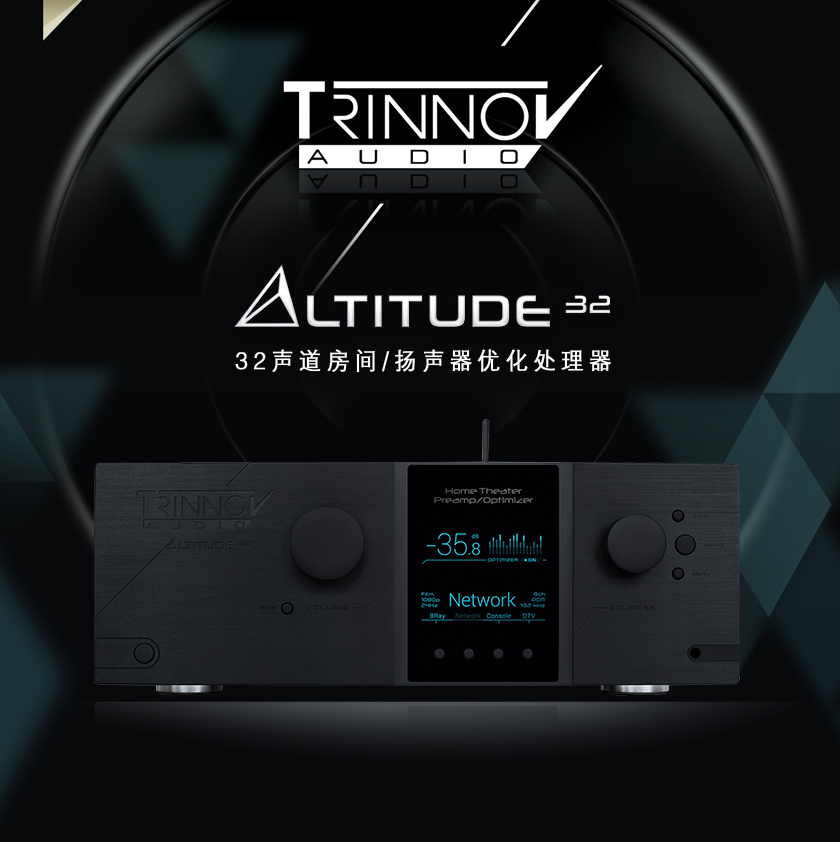

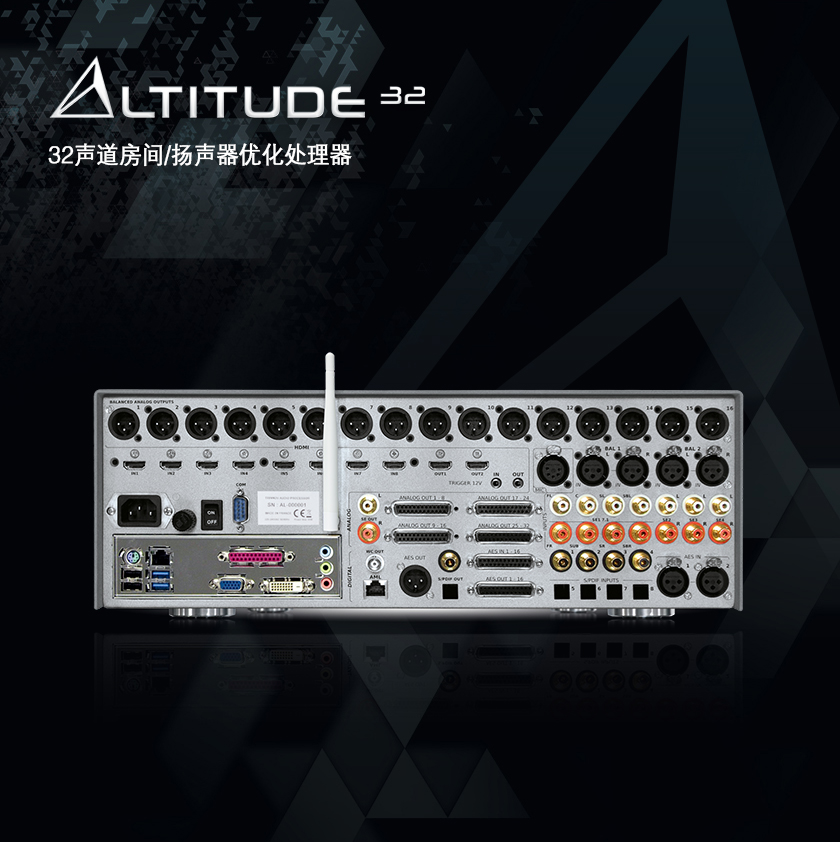

Altitude32环绕声处理器是目前业界唯一具备32声道独立输出的顶级环绕声处理器，也是目前市面上能买到的最先进，创新性和功能最强大，扩充性最强的3D音效影音级。

沉浸式音频的终极体验
Altitude 32在性能、可配置性和音质方面无可匹敌，是沉浸式家庭影院系统中无可挑剔的参考级音频处理器（AV前级）。

免费在线软件更新
除了正式对应IMAX Enhanced音效处理之外，更重要的是Altitude32与Altitude16都可再额外获得“4个声道的处理能力”。

Dolby Atmos®·Auro-3D®·DTS:X® Pro
Trinnov Speaker/Room Optimizer.空间/扬声器优化处理
支持高达24.2.10扬声器配置，真正36声道独立音讯处理
借助Altitude 48Ext，最多可支持64个声道的输出
192KHz/24bit高解析原生音效运算处理
扬声器、超低音可弹性自由配置
Remapping Technology



“对于定制安装和家庭影院爱好者,Trinnov Altitude32有多达32个独立扬声器位置的支持，真正提升了杜比全景声的多维度体验.”
Craig Eggers,
Director,Home Theater,
Dolby Laboratories.

“凭借其创新且独有的硬件平台,Trinnov Audio不仅帮助我们加快了DTS: X研发以及最终产品的落实,并且还提供了超常规的声道数及无与伦比的处理能力，完美释放DTS:X身临其境的真实体验.”

Keith Burnett,
Vice President, Brand Line Manager,
Home and Automotive at DTS Inc.

基础解码（所有版本）
Dolby Atmos® Native Decoding & Upmix: 多达34个离散通道
Auro-3D® Native Decoding & Up-mix (Auromatic): 最高13.1
DTS:X® Pro Native Decoding & Up-Mix: 最高30.2
扬声器布局支持: 全部，IMAX增强版: 是

Dolby: Digital®, Digital Plus®, TrueHD®
DTS: Digital Surround®, High Res Audio®, HD Master Audio®
PCM: Up to 24 bits / 192 kHz
Roon: YES

通道能力
最大通道数: x12 (8-8)，x20 (8-16)，x28 (16-24)，x36 (24-32)
最大优化通道数: x12 (8-8)，x20 (8-16)，x28 (16-24)，x36 (24-32)
最大低音炮数: x12 (8-8)，x20 (8-16)，x28 (16-24)，x36 (24-32)
最大交叉数(2/3/4路): 6/4/3 (8-8)，10/6/5 (8-16)
最大交叉数(2/3/4路): 14/9/7 (16-24)，18/12/9 (16-32)
完整的输入/输出矩阵(所有版本): 是
配置预设(所有版本): 29

HDMI连接
输出1:HDMI 2.1 / HDCP 2.3
输出2:HDMI 2.1 / HDCP 2.3
输入:8
HDR支持: HDR10、HDR10+、HLG、和Dolby Vision
最大分辨率: 4K 120Hz/8K 60Hz
最大频宽: 所有输入和输出均为40Gbps
支持的帧速率: 4K 24/25/30/48/60/100/120, 8K 24/25/30/48/60
ARC / eARC: 在输出1上可用
OSD: 屏幕上显示的主要信息

数字音频连接
S/PDIF输入: x4 (2路光纤，2路同轴)
S/PDIF输出: x2 (1路光纤，1路同轴)
AES3输入(XLR): x2
AES3输出(XLR): x1
AES3输出(DB25) - 8-8和8-16:x8可升级至16
AES3输出(DB25) - 16-24和24-32:x16
AES3输入合规性: DCI
音频网络: 双端口(供将来使用)

模拟音频连接
麦克风输入: 1x 5针XLR用于3D麦克风
平衡输入: 2x 立体声 XLR
不平衡输入:3x 立体声 RCA，1x 7.1 RCA
平衡输出: x8 (8-8)，x16所有其他型号
不平衡输出:1x 立体声RCA
DB25模拟输出: x8 (8-8)，x16 (8-16)，x24 (16-24)，x32 (24-32)

音频处理
数据精度: 64位，浮点
最大采样速率(最多24个通道):本机，最高192kHz
最大采样速率(最高32通道，带+4选项):本机，最高96kHz
最大采样速率(24通道以上):本机，最高96kHz
最大采样速率(32通道以上):本机，最高48kHz

硬件
处理器: 英特尔多核超线程技术
ADC分辨率/采样速率: 24位/96 kHz
DAC分辨率/采样速率: 24位/192 kHz
A/D信噪比: 119 dB (A-Weighted)
D/A信噪比: 118 dB (A-Weighted)
参考电平: +18dBu @ 0dBFS(平衡)
时基抖动: attenuation > 50 dB above 100Hz
冷却系统:定制散热器+静音风扇
安全组件:每个输出上的反向继电器

电源
电源要求: 240V / 110V - 50 / 60Hz (手动开关)
功耗: 132W 最大
热转换: 450 BTU/h 最大
电源保险丝: 2A 慢速熔断
内部PSU: 独立的音频和处理电源

重量和尺寸
尺寸(WxHxD): 442x165x445mm / 重量:14.5千克
运输尺寸((LxHxP): 74x59x30cm /装运重量/体积:22.2千克

颜色：雅致黑色 / 素雅银色

/uploads/FCKeditor/files/Al32_01_23_18_HE_005(1).pdf
