基本介绍

全球顶级环绕处理器品牌中，法国Trinnov Audio  是很有分量的一个。它是全球最早推出32声道处理器的品牌，为家庭影院创下了新的标杆。近年Trinnov又受到很大关注，因为它于2022年推出了独创的WaveForming技术，对低频段的控制与处理开创了新的境界。

桃园芦竹的玩家蔡先生，不仅是率先拥抱WaveForming的玩家，他的空间就是小型空间，效果非常好，证实了WaveForming是个有弹性的技术——它能满足国外展览上的大型展示空间，也能满足一般中小型的台湾视听环境，而且它的导入完全没有我想象的困难，包含喇叭摆位和设定过程。



什么是WaveForming？

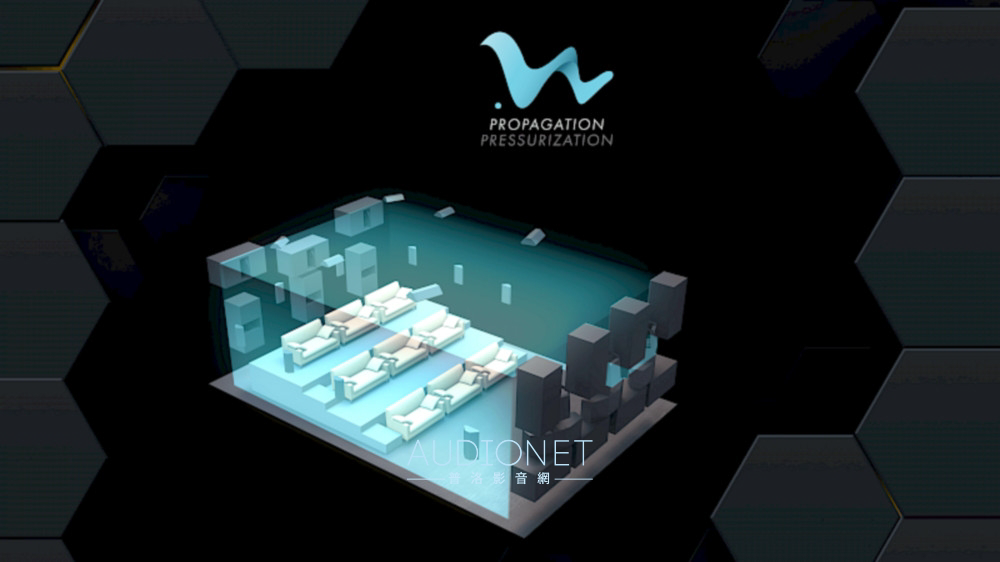

WaveForming的做法，是在前墙和后墙的墙面上配置超低音阵列。前墙超低音阵列主要功能是发出影片里的低频信号，Trinnov处理前级可以透过自动音场校正功能了解空间里的低频驻波状况，就能让后墙的超低音阵列发出“多余低频能量的反相声波”，也就是用主动式手法来打消空间里的低频驻波，这种做法不仅比传统的低频陷阱强大很多，而且可以达成非常精准的低频控制，如下图。





一般消费者很难在家里前墙和后墙的墙面上配置超低音阵列，所以2024年Trinnov又推出了简易作法——就是于前墙和后墙的地上配置超低音，也就是本案例业主所采取的作法，如下图，虽然较为简易，但仍然很有效。







不简单的小空间



蔡先生家停车位后方，一个不算大的空间，就是他的专属视听室。深约4.6米、宽约3.6米，楼高约2.6米左右，这比我预想的空间小很多。



现场空间不大，业主采用较为简易的WaveForming型态，也就是前墙和后墙各配置两只超低音，超低音只要摆在地上就行（不用上墙）



虽然空间不大，但是蔡先生的投入完全是Pro级的，规划手法也相当专业。



蔡先生拉了14mm平方的主电缆进入室内，分成8条专线。现场使用4只超低音，每只一条，然后推喇叭的多声道后级，也是每台用一条，最后多出来的专线就是分给处理器或播放器。



从小发烧玩到大发烧



蔡先生本来只是简单玩5.1系统，后来越玩越有兴趣，不断更换喇叭、增加器材。



玩到一定程度后，他知道视听环境的局限，重新规划器材配置，做密闭式视听空间。为了达到隔音和抑振效果，正面主墙面和背墙都是采取复合式结构，墙里面塞了岩棉，之后才是装潢层。



空间建好后，却有了新的问题，就是空间的声学响应，Room Mode带来的影响。空间尺寸不大，有一点方正，很容易形成驻波，空间壁面太干净，增加了残响时间，会有回音。



原本只有2只超低音，曾经尝试为超低音找好位置，但Room Mode影响太大，小空间摆位选择有限，为此加入了GIK Acoustic的声学产品，有改善但仍达不到他的标准。



既然“被动式”声学处理改善有限，那是不是从“主动式”下手？因此注意到了Trinnov WaveForming技术。



沙发背后地面的2只超低音，专门用来发出“空间多余低频能量的反相声波”，简言之，就是主动式消除驻波，是此间低频能够非常干净的关键



选择Trinnov WaveForming



蔡先生表示，有哪些大品牌、哪些技术他都知道，事前把好几家主力品牌的环绕处理器搬回家尝试，后来觉得Trinnov的处理效能是他最满意的。



接着，还提到Trinnov的一个“特异功能”。蔡先生打算规划7.4.6、总数17声道的系统，市场上接近这个等级的环绕处理器多半是16声道或更少，就出现声道数不足的窘境。



Trinnov在早年推出32声道之后，不断持续在声道数量上增进，2021年再推出+4的功能，让原本能做16声道输出的环绕处理前级Altitude16多增加了4组数字输出，也就能达成总数20声道的处理能力。只是这4组输出是数字输出，必须另外搭配DAC，而这点对蔡先生来说不是问题。



以上种种，让Trinnov成为蔡先生的优选，如果再合并考虑声道数量以及主动式低频管理上的需求，几乎可说是最优解了。



蔡先生笑着说，采用WaveForming等于不用再烦恼超低音的摆位问题，不然以往要精确，还要靠仪器量测来“找炮位”，而WaveForming在架设过程中很自然就水到渠成了。

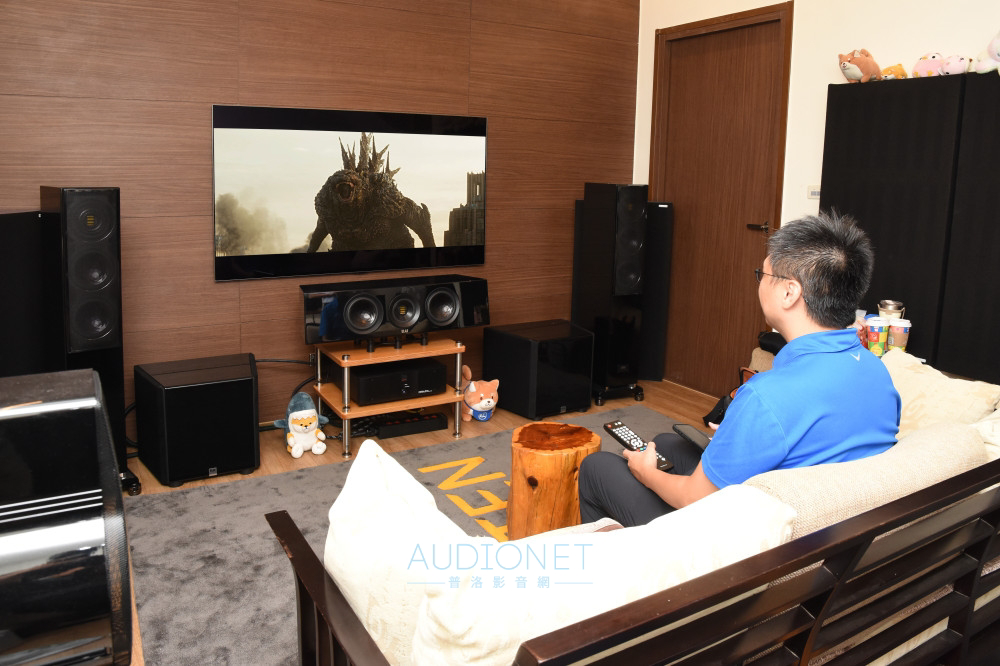

这个空间尺寸不大，加上座位右后侧（画面左边）有不规则的结构物，其实是个不容易处理的空间，然而透过Trinnov Altitude 16的处理和WaveForming的配置，效果非常出色



实测效果超乎预期



WaveForming适用小型视听空间吗？

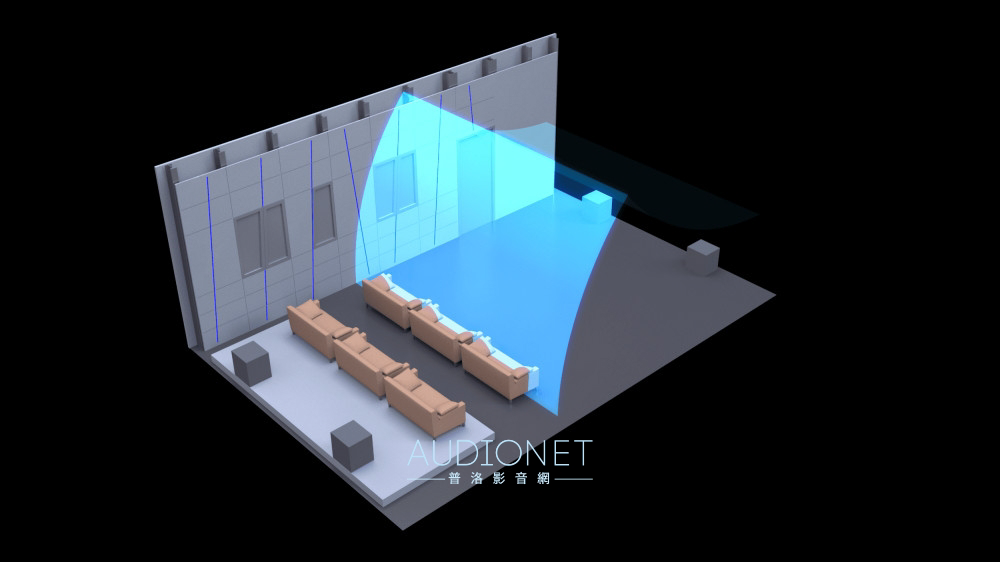

Trinnov为让WaveForming走入一般家庭，开发了所谓“圆柱形WaveForming技术”，可以容许超低音摆在地上使用（不用配置于墙面上），所以一般家庭就可以适用。



蔡先生本来就有2只超低音，后来取得另2只相同型号的超低音，达成前2后2的WaveForming设置。



处理前，确实可以看到30Hz~80Hz这段很关键的低频段有能量过多的问题，现场残响时间也偏长，容易造成音像混乱，就是蔡先生说的回音问题。再加上墙面距离座位很近，也容易造成各个座位所感受的低频效果不一样。



采取WaveForming配置并处理过后，差异非常大。低频段频率响应曲线，可以看到曲线从扭曲变得平顺；残响时间和残余能量，可以看到原本多余残留的低频能量获得了收敛。如果查看各座位的低频响应差距（seat to seat），也从原本的差6dB变成只有差2dB，几乎到可以不计的程度。



简单说，就是原本偏多、混乱、延迟很长的低频能量，变成了平顺、快速、干净、结实的低频，当低频表现变好之后，中高频的表现也能同步获得成长，因为干扰声音的多余能量减少了。

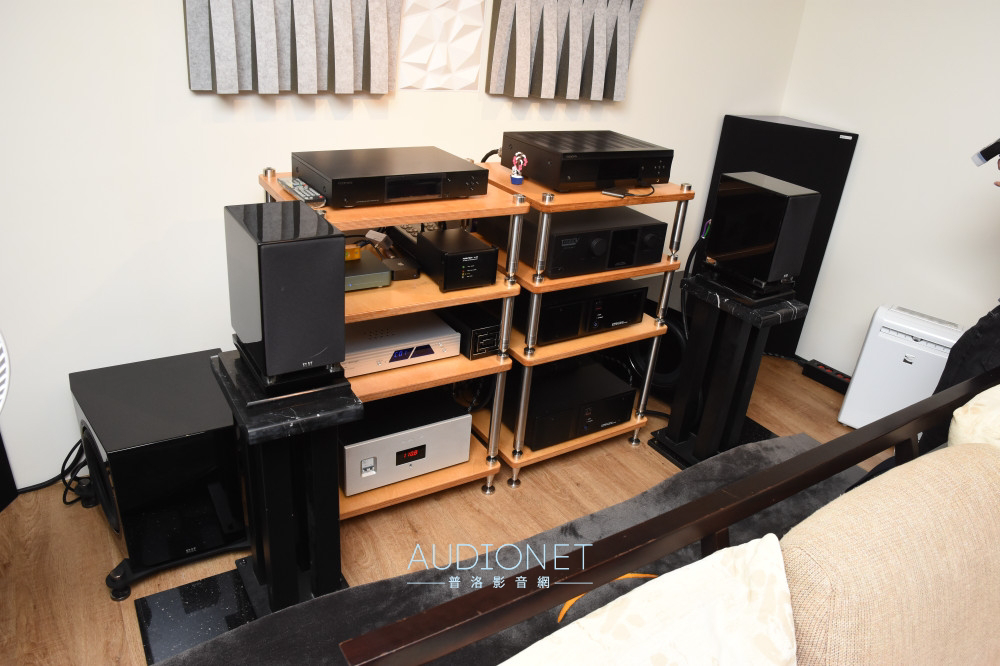

负责解码和音频处理的Trinnov Altitude 16，几年前升级后多了4声道处理能力，只要加接DAC，就能达成20声道的处理效能，这是同级制品少有的能力



保证冲击力的加压模式



有玩家可能有这样的经验，经过环绕处理器的处理之后，会把低频收敛得太干净，导致听起来不过瘾、没有冲击力。



Trinnov在开发WaveForming时早考虑过这个问题，所以开发了所谓的“加压模式”（Pressurization Mode），就是在某个频率点以下的极低频，会采取前墙、后墙超低音同时发声的模式，就能创造很大的冲击力。



那不会影响音质吗？加压模式选择的频率点非常低，加压出来的能量几乎是在呈现“体感的效果”，所以并不会影响其它低频段的音效表现。



以现场空间来说，WaveForming所计算出来的加压模式频率点就是28Hz，这就确保了音效在经过处理过后，仍然可以维持很强大的冲击力。



整理现场配置状况，简单说，7.4.6系统，前级是Trinnov Altitude 16，透过+4声道的独门设计，只要再加接DAC，就能达成总数20声道的处理能力，满足现场17声道的需求。而负责驱动喇叭的是ATI多声道后级，喇叭全部是ELAC的制品，包含4只主动式超低音。后者完全配合WaveForming摆位和调整，前2后2对称式配置。

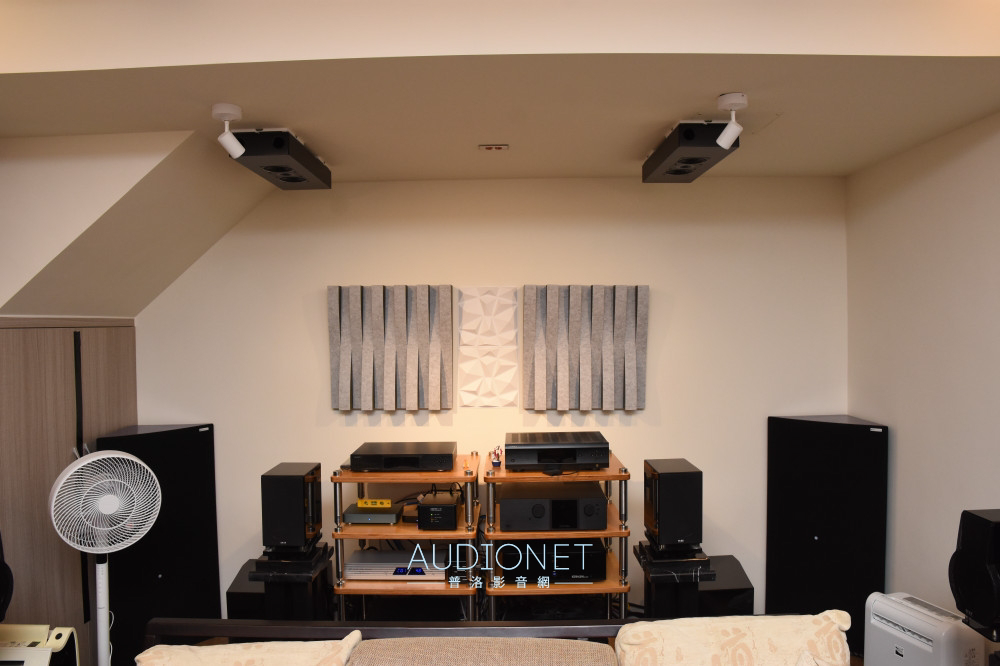

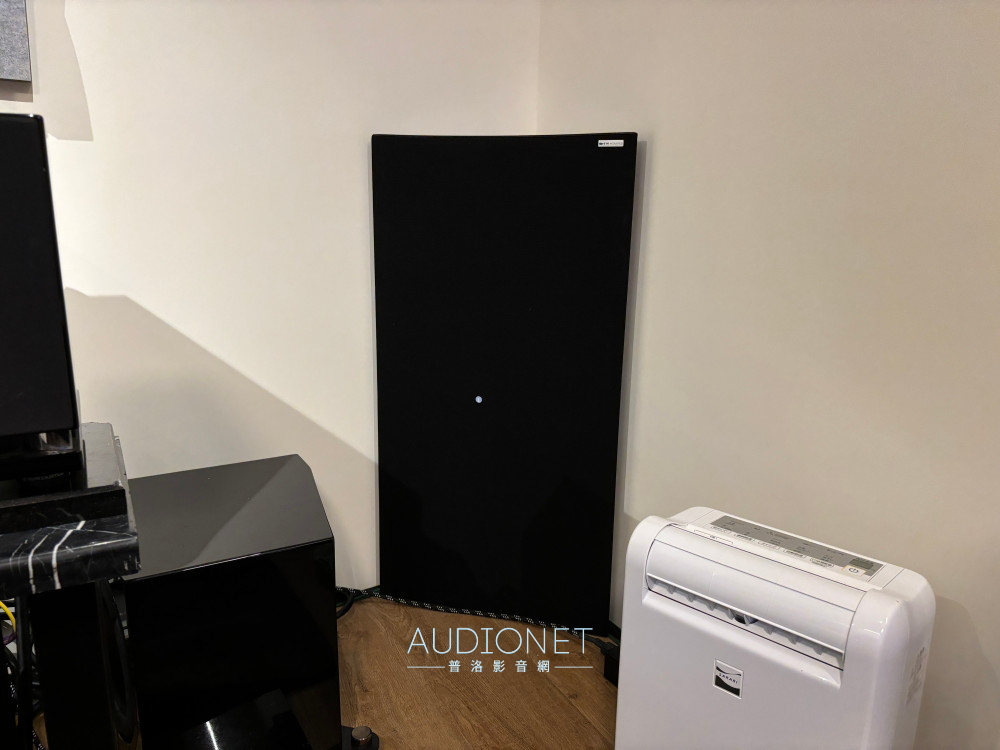

为解决驻波问题，业主加入了调音道具，如图中GIK的制品，具有吸收低频的效果，还有部分声波扩散的效果，不过整个效果达到极致，还是在加入了WaveForming之后



低频强劲无比，又很干净



音效体验时间，蔡先生播放《直闯暴风圈》电影，当中的“火龙卷”片段是很多玩家朋友会拿来测试系统的。



WaveForming带来的低频效果不是盖的。龙卷风袭来，可以感受强劲的低频能量在空间中扰动，能直接振动小腿皮肤，甚至连屁股都会觉得微微发麻。再加上因为现场空间尺寸不大，反而成了音效一大助力，会觉得低频能量的密度非常高，扎实而强劲。重点是，在这么强大的能量下，现场完全感受不到驻波，强劲的能量全部都是结实的、凝聚的、有形体感、有层次的，而不是泛滥或肥胖的低频。这样有能量、有冲击力、却又很干净的低频，以往想在5坪多的空间里呈现是很困难的。





Trinnov Altitude16的运算能力不是盖的，音效对象的实体感非常强烈，移动的轨迹也非常清晰，例如本片段有细密的雨声，就能感觉雨点狂袭室内空间。当龙卷风刮起招牌时，能听到招牌飞舞的结实音效从前方往后方飞越，其它还有各种车辆被风刮着移动的音效，各种细碎的杂物在空间里翻滚的音效，都让人感觉好像就在龙卷风四周，有一种随时可能遭遇不测的紧张感。



这样的定位感在很多片段中都很强烈，例如《玩命关头7》当中的无人机音效就很精彩，不仅型体感结实、定位清楚，还能感受无人机的飞行轨迹。当无人机发射机炮时，强烈的音效让人感觉机炮弹着点就像就在视听室内，就是这么有迫力。还有《捍卫战士：独行侠》当中战机编队进入山谷进行最终任务时，可以听到战机有结实又灵活的移动感，感觉所有声道的融合非常完美。再加上WaveForming技术的加持，战机的引擎声浪非常凶猛，而低频仍然很有层次。





还有《13小时：班加西的秘密士兵》这段也是超级精彩，当主角们在领事馆据点和恐怖分子互相射击时，枪声非常结实，定位非常清晰，随着剧情发展，恐怖分子从四面八方包围，也能听枪声从四面八方而来，而且有远有近，让人感受那种逐渐被包围的紧张感。当爆炸音效出现时，WaveForming又带来了爽度十足的震撼音效，不仅动态大，能量瞬间横扫空间的感觉也让人非常震撼。



但别以为这套系统只能播放电影音效喔，为了让我们转换一下，蔡先生播放了Jackie Evancho在Dream With Me演唱会中的“To Believe”一曲，小女孩歌声自然、传真，且十分柔软，既能感受她的超龄高明唱功，又仍然能听出歌声里头难以掩盖的稚嫩成分，让人不知不觉十分沉醉，歌曲尾声的女孩们大合唱时，这套系统融合出和谐又舒服的美声。



破除疑虑的美好体验



以前，小型空间、方正空间是很难发出好声音的，尤其是多声道影院系统。这种空间型态最容易形成驻波或回音，能量很难消化。现场这套系统达到了17声道，器材全部都是一时之选，推力与能量绝对只会多、不会少。而在Trinnov的运算和Wave Forming处理之后，此间展现出来的是一套能文能武的系统，特别是播放动作电影的时候，低频的能量感、冲击力十分凶猛，同时又不会感受到驻波或其它多余能量干扰，效果十分上乘。而这次的体验也一扫我对WaveForming的疑虑，谁说它难以走入寻常百姓家、难以运用于小空间呢，事实证明它的性能与适用性是超乎预期的。



POINT：WaveForming的处理前与处理后

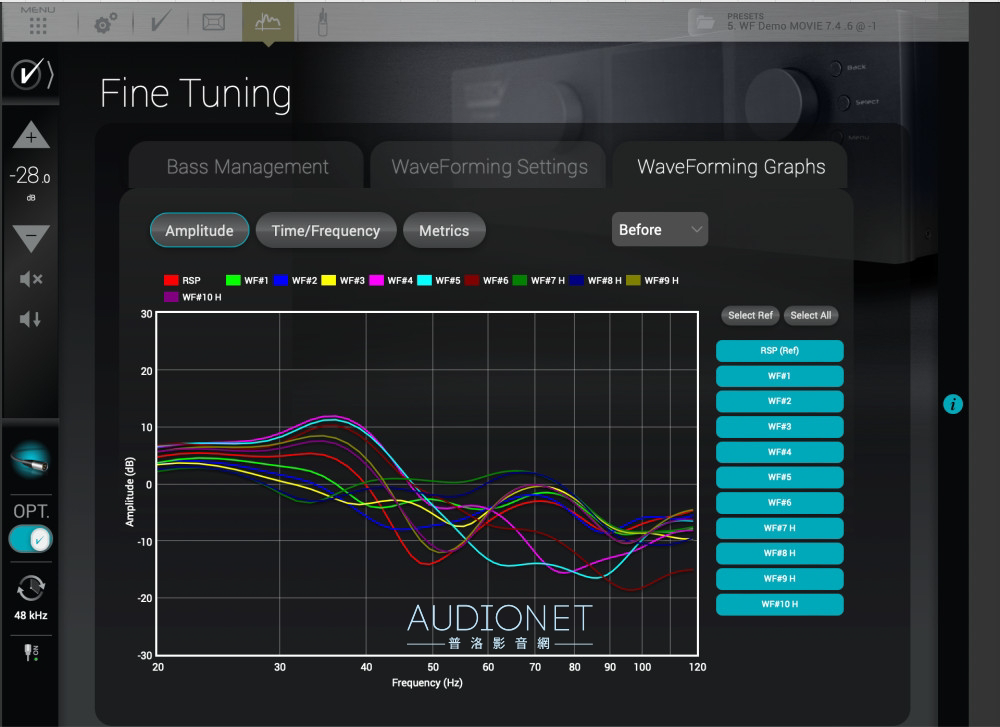

WaveForming有没有效，除了用耳朵听之外，Trinnov处理前级还可以提供实际的数据让你印证，而且能明确呈现出处理前和处理后的差异。请见下图1，这是处理前参与WaveForming的各超低音的低频响应，曲线非常扭曲。





请见下图2，这是处理后的状况，可以看到各超低音的低频响应都变得趋于平坦。





请见下图3，这是处理前低频的残响状况，越往右分布就代表低频能量的残留时间越长，过长 就会形成所谓的驻波，此时可以看到低频能量残留的相当多。





而下图4就是处理后，可以看到状况好很多了，然而当中30Hz以下仍然有不少能量（红色），这是因为业主还启动了“加压模式”，所以这部分等于是刻意保留的。

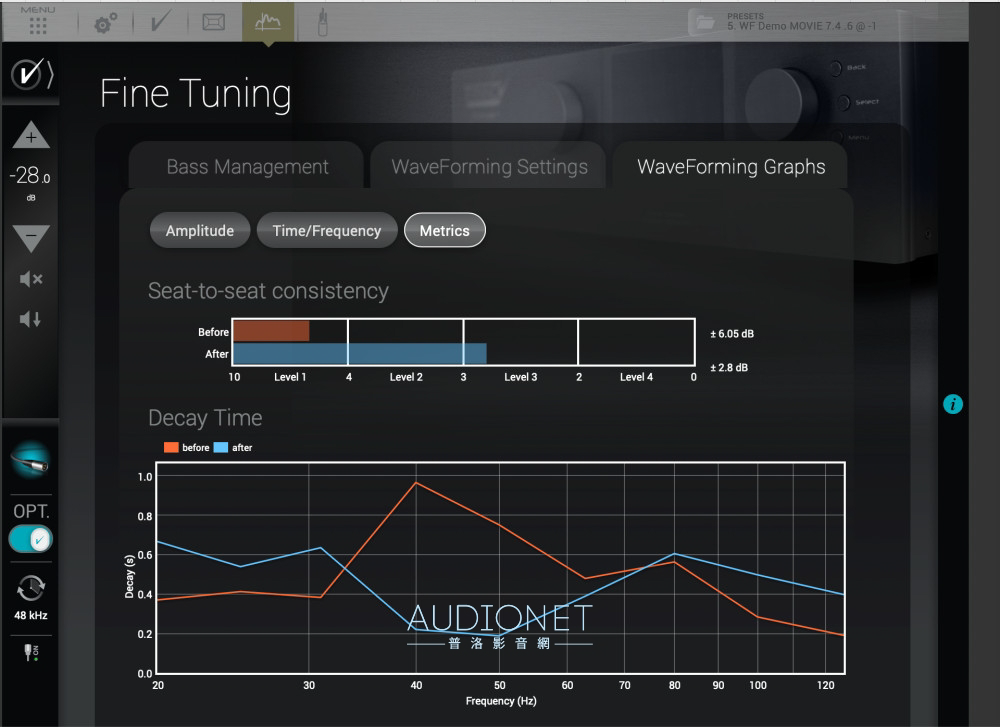

除此之外，WaveForming还有一点很厉害，就是它可以消除各个座位之间（seat to seat）的低频差异，请见图5，下面咖啡色线是处理前，各座位的差异可以达到6dB之多，而蓝色线是处理后，差异就降到了2dB左右而已，代表每个座位都可以听到更一致的低频效果。







POINT：Trinnov处理前级的功能选择多，而且操作不复杂



Trinnov处理前级的功能非常多，加上它的设计独家，所以很多人以为可能很难操作，尤其WaveForming的作法很新，感觉更不容易上手。但我们采访代理商宽颖的陈先生之后发现，其实操作并不复杂。

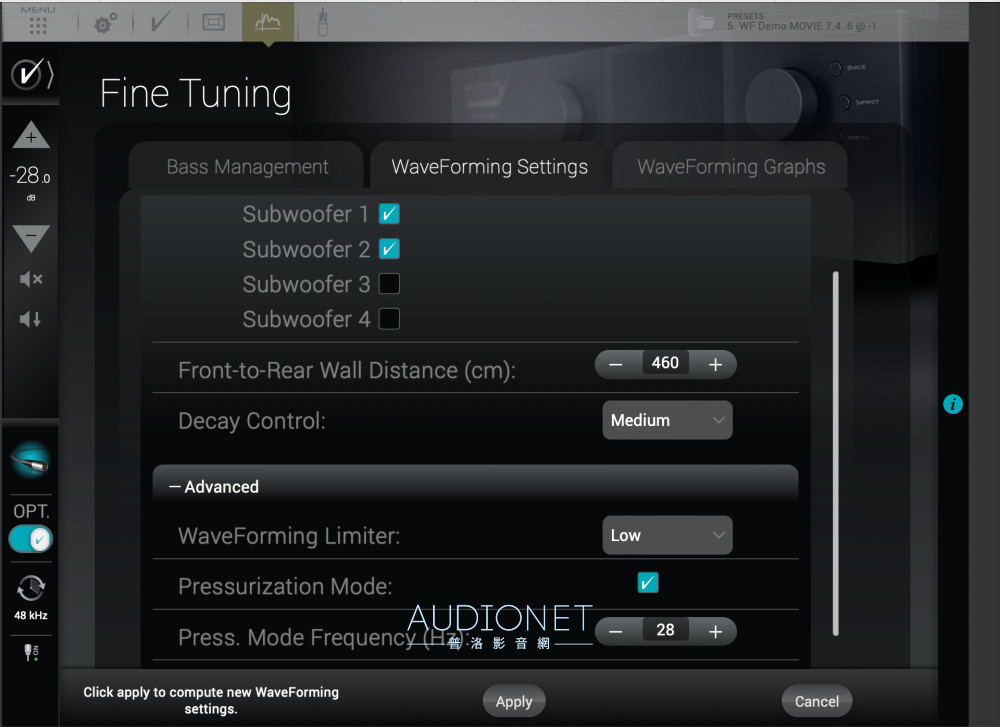

首先，在执行自动音场校正功能之后，你可以选择要让WaveForming“处理多少的带宽”，在选单里面的名称叫做Limiter（也可以说是效果的限制器），如果觉得处理得不够干净，可以扩大处理范围，就能得到更明显的效果，而它的选项就是Low、Medium、High、Max等等，就是这么简单。





或者，你希望有更强劲、更震撼的效果，那可以启动所谓的“加压模式”，也就是在某个频率点之下，前墙和后墙的超低音一起发出极低频，就能保证强劲的极低频效果。而这个频率点Trinnov处理前级会自己计算，例如本次采访这个空间就是算出在28Hz，而使用者也可以自己提高或下降频率点，以满足自己的喜好，所以功能性是相当强的，而整个调整的过程并不复杂，跟REW或其它厂牌的等化工具相比，可说是相当简单和人性化了。
