为前级而生的Amplitude8m

基本介绍

Amplitude8m

發佈日期: 2019年 05月 15日

 图 / 文 :  巴斯


这是第二集内容,上回提到 Trinnov  Audio  Altitude 16 前级解码开箱分享👉🏻 (
按我重温第一集 ) 👈🏻,今集自然是分享重量达 30kg ( 66磅 ) 的 Trinnov  Audio 后级 Amplitude8m。BenQ LK990 与 JVC  DLA-N5 这类旗舰级投影机体重都只系20kg,一部后级 30kg,真系好吓人。这箱实在是太沉重,在地面推都有点吃力,还不要説搬起步行。

单看呢个外箱都能了解她经过不少地方先来到我家吧。

手起刀落开箱吧。

箱中箱是常态吧。

起钉~~~

内里的箱好新净,但体积太大,不保留了。

勐兽出笼,第一眼除见到勐兽外,还有葵花宝典。

机尾部份有一包附件可见到。

附件打开,来个一目了然合照。

附件讲完,来到 Amplitude8m 出场了,先由机背开始,8个声道,分中成两款入一款出。

高低间层

喇叭端子属高低间层设计,接驳粗身喇叭线也不挤迫。

一直使用线身较幼的 SUPRA  Classic 2.5 喇叭线,所以这优点设计和我拉不上无任何关系。

DB25端子

两款输入分佈成上层DB25端子和下层8组 XLR 平衡。

如果盲插,DB25端子只有一半机会插错,就算运气不好,最多也是插第二次就一定插好8个声道,绝无驳错声道情况,比插 XLR 快得多,大部份专业绿音室或专业领域都採用 DB25 接驳,节省空间之余,接驳过程更加系快靓正。

 Altitude 16 前级身上只有 XLR 输出插口,如果要用这方式接驳,只能用 XLR Female  to DB25 线材。

 XLR

个人喜好,还是 XLR, Neutrik 头配 Canare 线。

L-4E6

线材是 Canare L-4E6 ,心水清的朋友一定会问何解不打L-4E6S 主意,因为米乐数码影音的 Edmund Lee AB比较过后,由于前者低频表现实在太出色,那怕两者售价差距接近1倍,还是选择 L-4E6,我当然照单全收吧。

接驳 XLR,零难度。

第8个声道

 家中系统 5.1.4 =10声道,扣除前左右与低音炮有源喇叭,只需7个声道,余下第8个声道。。或者……….日后拿来推 T 声道 ( Voice Of God ),搭配不日推出的 DTS:X Pro 应该好玩。

体内植入 350瓦D类放大器的 Procella Audio P15 AMP 双15吋有源低音炮也用不上第8个声道。

双15吋低音炮附有DSP功能。

葵花宝典有提到以下内容 :

家中 P15 AMP ,一直使用DSP所提供4号环境选择,这个DSP对我来讲比较有利。

开盖

开盖后可见Amplitude8m 最大卖点 Hypex Ncore NC500 8声道D类放大模组,全数安排放在机尾位置,8声道佈局被分成左右两组。以4个声道为一组,各自拥有一只环牛和4支滤波电容。

接近 30kg ( 66磅 ) 的 Amplitude8m ,其体重很大比重来自图中所见两只英国 Noratel 大环牛,透过 4K UHD 碟的直径,可大约猜想到实物大小。

 原来大环牛直径比 4K UHD 碟还要大。

不要错过欣赏 Noratel 的厚切样子啊。

图中可见,每支 80V/12,000㎌容量滤波电容,合共用了8支,安排在环牛与 Hypex N-Core 500 之间位置。而且被分成两组,以4支一组配合分成两组的 N-Core 500 运作。

每支 80V/12,000㎌容量滤波电容的近镜。

Ampitude 8m 使用 Hypex N-Core 500 D类放大模组,每声道输出功率:200瓦(8Ω ),300瓦(4Ω),埋身看看 HypexNcore NC500 D类放大模组。

图中可见 HypexNcore NC500 身上每声道用上 100V/100㎌滤波电容,一口气用上 10支。8个声道的 NC500 用上40支 100V/100㎌滤波电容。

机尾为8块 HypexNcore NC500 提供散热孔,虽然其温度不可能有煎蛋式热力,但要快速溶牛油是难不到她,所有电子产品最怕是水和热,前者即死,后者慢性自杀,所以机箱摆放在通风较好位置是必需的。( 废话中的废话 )

Amplitude8m 是由美国功放品牌 ATI 负责组装生产,所以在机内不难找到她的足迹。

电源一经进入机内,首先经过 ATI 电路处理。

20A

8声道火力全开,Amplitude8m 顶峰输出功率达 1600瓦 (8Ω),一般 13A 电源线负苛过量,所以厂方安排以 20A 电源线接上,留意20A插口跟平日所见 13A IEC 电源插口并不一样,所以用家不可能误把家中 13A 电源线接上。

跟机来的20A电源线。

面板上的保护贴满佈气泡,我忍得你耐了。

最期待的画面出现了~~~爽到不行。

背面都来个合照吧,现在不影,接线后放到机架内不会再拿出来拍摄机背了。

同步开关

机背 4个 Trigger 输出的接口,其中一项最基本当然是接上跟机 TRIGGER 线,做到两机同步开关。

世界做来睇

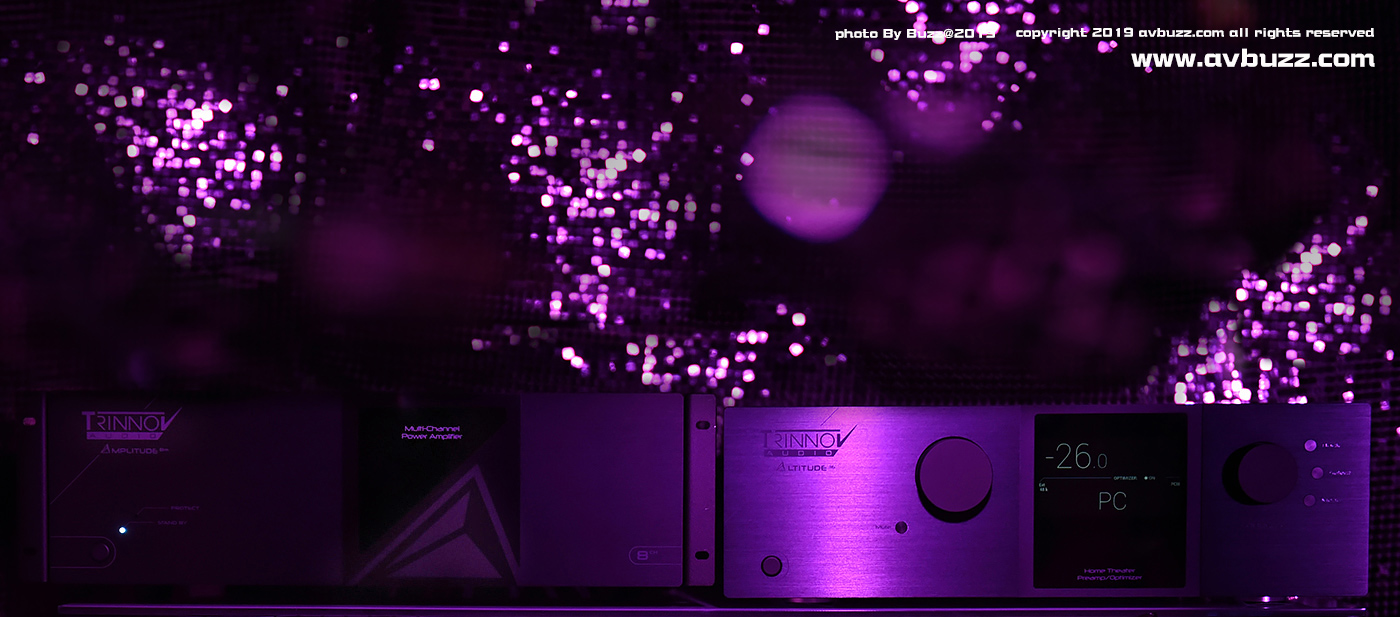

合体照是指定动作,但……….无错,又来到但的时间了,正所谓钱系搵来洗,世界做来睇,这是我心目中希望见到的 Pose,实际上我唔会如图咁长期摆放这两机运作。

一来我不捨得后级被 11kg ( 24磅 ) 前级压着,第二是前级机脚并不高,使后级散热孔被前级底部阻碍,废热无法排走,无论对上层的前级或下层的后级,都不是好事。就算是分上下层放在机架内,散热还不是最好。

唯一解决方法就是并排一起,放在机架最高一层天台,所以实际是这个摆法。

待续~~~~~~~

下集和大家分享 Altitude 16 + Amplitude8m 的声效表现。
