基本介绍

Trinnov Amplitude16是今年获得EISA（欧洲影像与声音协会）Home Theatre Amplifier年度大奖的多声道后级，它有16声道功放电路、每声道额定功率高达200W（8Ω）、每两个声道还可桥接成800W（8Ω）额定输出，全机输出峰值功率超过6000W。Amplitude16不仅是高 功率怪兽、能让多声道喇叭发挥实力、展现电影音效的说服力，并且它的音质也已经达到High-End音响的水平，细腻中性的音质让聆听者能深刻感受到音乐内容的本质。



重要特点



• 获得EISA Home Theatre Amplifier项目年度大奖

• 拥有高功率、低失真特性，罕见的16声道后级

• 单声道额定功率200瓦，二声道桥接为单声道800瓦

• 采取“双8声道”结构，双电源线分离供电

• 全声道总输出功率3200瓦、峰值6080瓦

• 由Trinnov与ICEpower合作开发专属功放电路

• 输入灵敏度与Trinnov前级做最佳匹配，发挥最高动态

• 阻尼因子超高、对喇叭有极佳的驱动掌控能力



一切都是从Trinnov于2016年在CEDIA发表“业界最低失真与噪音规格的放大器”Amplitude8八声道后级开始，最近6年D类放大器受到玩家们前所未有的重视。Trinnov是声学量测的专家，最重视的就是科学，该厂出品的环绕解码前级以空间响应量测为本做精确的音场校正，确保频率响应与声音对象在空间中结像的正确性，各款Amplitude后级则是以强大的性能、忠实还原软件中的声音成分，让众多玩家惊觉原来电影音效的声响可以如此逼真。Ncore因Trinnov受到关注，日系与其他欧系品牌的旗舰机种也开始用Ncore，先进D类功放从家庭影院扩散到二声道音响，成为玩家们讨论的热门话题。



本篇主角Trinnov Amplitude16刚问世就已经获得本年度的EISA大奖，它是一部非常罕见的16声道后级，机体大小大约和他家的环绕解码前级相当，每声道额定功率200 W（8Ω）、4Ω负载状态下则倍增为400W，相邻每组两声道功放还可以切换桥接为一个声道，桥接输出功率为800 W（8Ω）或 000瓦（4Ω）。可桥接的设计让Amplitude16的应用更有弹性、每一个功放电路都可以利用到（不会有闲置声道），例如搭配7.1.6声道喇叭系统，在使用主动式超低音的情况下，前方三声道可以用桥接（把原本其中的6个声道桥接为3声道）获得更大的推力。



用两条电源线不是标新立异、是要让输出总功率倍增





由于本机的声道数特多且机体不大，因此在16声道信号输入部分使用两个DB25（25pin）母座，每个DB25端子做8声道平衡输入（每声道用3 pin）。若要以Amplitude16搭配多数环绕解码前级要用“8XLR转DB25”的信号线连接，这种信号线也不难买到；若是以两部 Amplitudel6与自家的Altitude32环绕解码前级组成多声道系统，两者之间则可完全以DB25对接。



在电路结构方面, Amplitude16 实质上可说是一部“双8声道”后级：它要接两条电源线，两组AC电源进入之后先经过电源连接板，再分别连接到两块交换式电源板、各自供电给一块8声道功放电路板。



看到这里，您可能觉得Amphtude16用两条电源线会不会太夸张了？事实上这也相对反应出多声道放大器的输出功率规格够不够真实。我们使用的常规电源线是15A，若以110VAC计算、额定电功率1650W，多数环绕放大器或后级采B类放大、最大电能效率约为60%，因此功放电路总输出最大值约990W，所以如果是9.2声道环绕放大器标示每声道输出功率超过150W显然是相当“虚”的规格数据。



相对来说，Amplitude16采取电能效率超过90%的D类放大、用两条15A电源线供电，在110VAC电源状态下理论的各声道同时输出最高额定功率约为2970W，而原厂标示本机全声道总输出功率为2800W（120VAC供电）或3200W（230VAC供电），所以说接两条电源线是“很实际的需求”，如果只一条电源线就会因为电流限制住同时输出的最大总功率, Amplitudel 6用“双电源线”就能把输出总功率提高到大部分环绕放大器与后级的两倍或三倍以上。



率先闯进High-End音响领域的D类放大“ICEpowee”



在功放电路部分，Amplitudes并没有比照Trinnov以往出品的Amplitude8与Amplitude8m采用Hypex Ncore D类功放模块，包括本机的交换式电源与8声道功放电路板都是Trinnov与丹麦ICEpower合作开发的电路（全部都是订制品）。



ICEpower是什么？音响资历超过15年的玩家应该知道ICEpower是最早闯进High-End音响界的D类功放电路，ICEpower在初期还不把自家的放大电路称为D类，因为它并不是 以传统D类的三角波比较方式将输入信号转换成PWM，而是采取COM （Control Oscillation Modulation，控制震荡调变）作转换，所以ICEpower跟10年后出生的Ncore、Eigentact一样都是“自震荡D类放大”。



ICEpowrer的另一项关键技术，是MECC（Multivariable Enhanced Cascade Control），采取多重波形检出与控制，实质上作用就是“多重负反馈”。在以往传统放大（A类与 AB类）观念里，“过量的”负反馈会增加瞬时互调失真，使声音听起来不生动真实，但D类放大本身速度很快，在ICEpower问世之前D类放大普遍的问题都是高频谐波失真过高，因此会让人觉得高音生硬、嘈杂，ICEpower采取多重负反馈不仅解决了D类功放的高频失真问题，使音质突飞猛进，并且藉由MECC技术应对喇叭的阻抗变动，维持ICEpower功放的安定性。ICEpower分别在1998与2004年申请通过两项专利并正式推向音响市场，当时最有名的例子就是Jeff Rowland与PS Audio推出配备ICEpower模块的放大器。



应用新专利技术的ICEpower





或许是不擅于宣传，ICEpower最近几年的讨论度不像Ncore与Eigentact那么高，这回Amplitude16获得EISA Award才引起我的注意：好久不见的ICEpower该不会有新的突破，跟以往我认识的ICEpower不一样吧？我搜寻之后发现ICEpower 2018年12月在美国申请新的Self-Oscillation Amplifier System（自震荡放大系统）专利，主要内容是改良自家的ICEpower。新设计的GCOM（global loop control oscillation modulators）在声频工作范围内获 得更高的开环路增益、声频范围外有更高的开环路衰减（施予负反馈之后失真会更低），且获得更宽的频宽。



技术细节我就跳过，直接吿诉各位结果：根据专利内容，新设计能将带宽拓展为原来的4倍之多，相位移大幅降低（20kHz位移5度、过去是16度）是主因之一。另外，还在前向滤波器装限幅电路提高信号调变的安定性。我另外还比对了ICEpower官网上各款制品的技术数据，其中ICEpower400A2的规格与本机最为接近（但不相同），ICEpower400A2是在2020 年推出（在2018年申请专利之后），因此也可以确定Trinnov Amplitudel6是应用ICEpower新技术的功放电路，它的灵敏度是按照Trinnov的要求特别制作，这是为了与自家前级的输出电平做最佳匹配，获得最佳的动态与信噪比。因此Amplitudel 6的功放电路不是ICEpower官网上能看到的例行制品。在ICEpower列出的模组种类中并没有八声道款式，我也观察到Amplitude16输出滤波器的电感比ICEpower400A2配备的更大，功放的阻尼因子规格也比 ICEpower400A2高出一截。

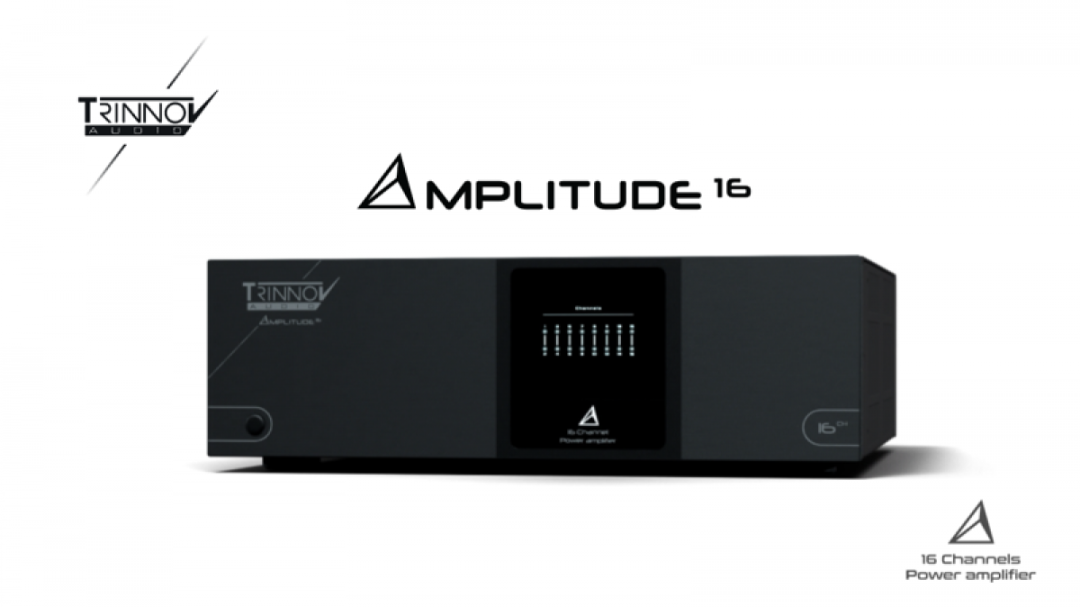

外观特点



Amplitude16的面板中央有一个LED灯号显示窗，上面1至16的数字代表每个声道，单数在上、双数在下，当单双数之间（例如1-2）的条状LED灯亮起，就表示此二声道已桥接为单声道。各声道正常工作时是亮白灯，若亮红灯则表示输出过高发生切割失真（clipping），闪红灯则表示该声道已开启保护。

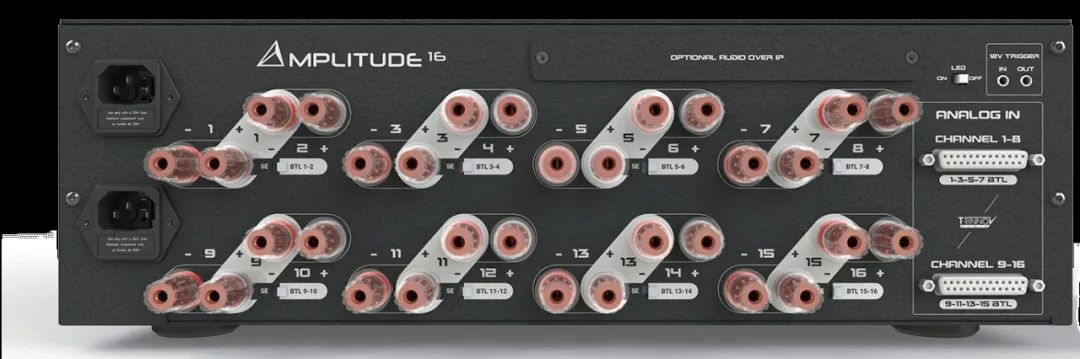

背板端子





Amplitude16的喇叭端子采取“两声道一组”的配置，每一组都有一个单端（SE）、桥接（BTL）切换开关，这样的设计让它的16声道功放能灵活调度应用，例如3组桥接就变成13声道，搭配7.1.6声道系统时前方三声道喇叭能以桥接之后更大的功率驱动。

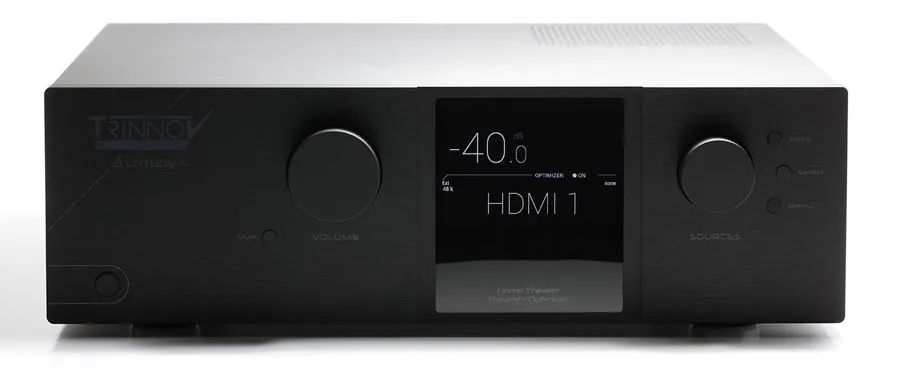

Amplitude16最佳拍档：Altitude16环绕解码前级





Trinnov Altitude16是目前全世界最强大的环绕解码前级之一，它能做16声道环绕解码处理，声道可自由定义，运用Trinnov的高精度空间测量与校正技术，以Trinnov Optimizer优化频响、相位与瞬时响应特性，有专利的Remapping处理能解决喇叭摆位的问题，确保音场的优化与声音对象在空间中结像的正确性。

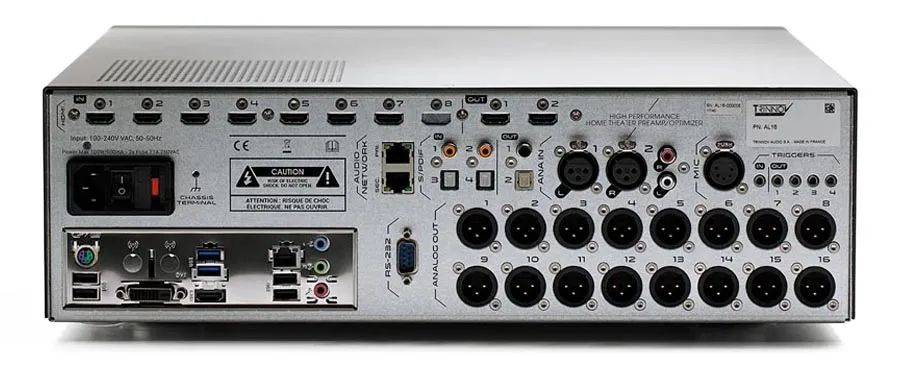

Altitude16配置的输出端子是标准的XLR，若要连接Amplitude16需要用到XLR to DB25转接线，这是制式连接线的一种，在网络上也不难买到名厂的制品。

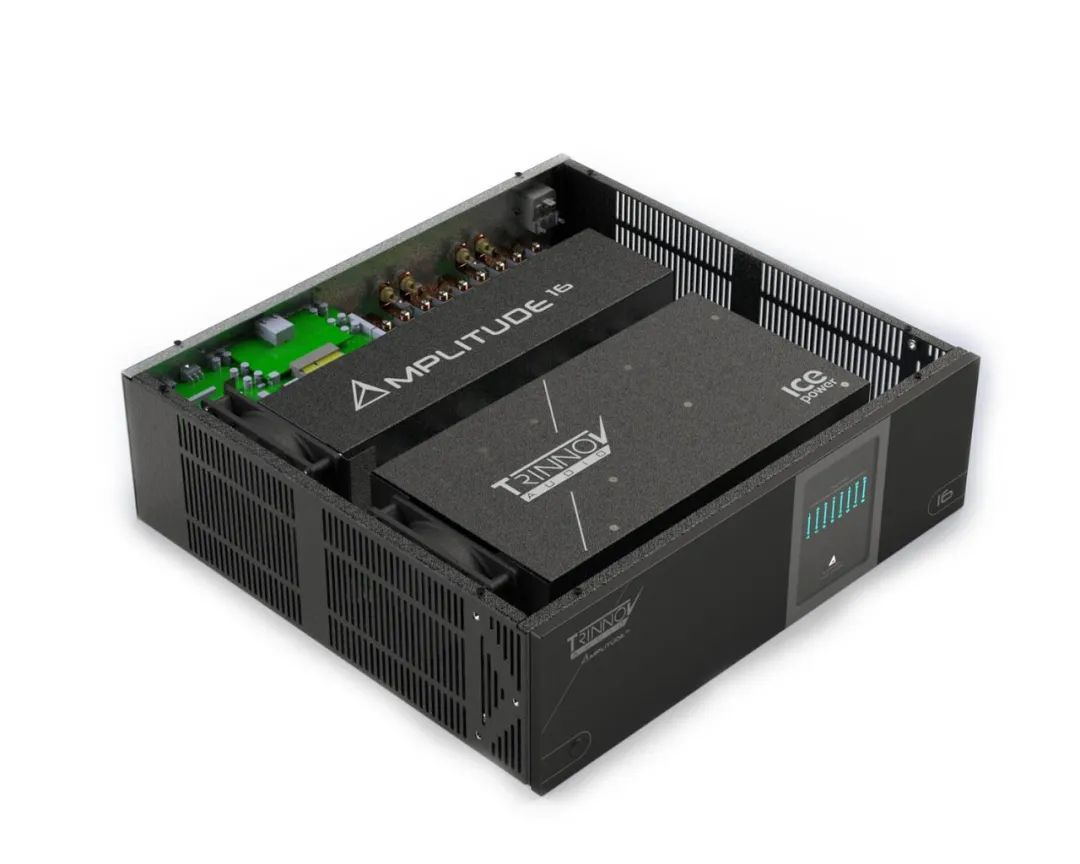

Amplitude16的内部结构



Trinnov并不是故意要把Amplitudel 6的电路包起来不让人看，而是有实际的设计考虑。机内前方与后方分别是交换式电源与功放电路，由于D类的电能效率多半能达到90%以上，因此多数D类后级只要自然对流就能散热，但Amplitudel6的声道数是大多数多声道后级的两倍以上，并且为了让各声道功放足额输出采取“双八声道”设计，两者各用一条电源线，实质上等于是把两部独立的八声道后级电路“上下迭放”成为这部16声道后级，而且它的体型只与自家的Altitude16一样大，因此在高输出与高信赖度的考虑下，Amplitude16的交换式电源与功放电路都采取风冷散热，两者黑色的外罩就是为了使风冷散热气流顺畅通过所做的配置，风扇从左方吸入冷空气、热风由右方排出。



后方的黑色外罩内有上下两块由Trinnov与ICEpower共同开发的八声道功放电路板，两块电路板与机背的输出入端子直接链接，不仅信号传输的路径完全极短化，也减少声频信号通过跳线、连接器与焊点的损失，能让声音更纯净直接。上下每块八声道电路板的功放电路是采取“4×2声道”结构，这也是一开始Trinnov对于Amplitudel6所做“易于桥接”设计的一环。前方的黑色外罩内则有两块相同的特制交换式电源板，分别供电给后方的两组八声道功放电路板。



这样的音质，跟二声道High-End后级有得比





我把Amplitudel6的规格和先前评测过的Amplitude8m作对照比较，只看规格还真是在伯仲之间，但规格是规格，重点是听起来如何。本次评测是以Trinnov Altitude16环绕解码前级搭配本机，接7.1.6声道喇叭系统试听，主要声道使用Pioneer EX系列喇叭，主动式超低音使用Perlisten D12s。



我先以Altitude16播放音乐文件，此时关掉Trinnov Optimizer与低频管理，仅以Amplitudel6驱动一对S-1EX落地喇叭（超低音喇叭不发声），Amplitudel6给我的第一印象是“察觉不到它是D类”，在完全没有暖机的状态下它会比较倾向于监听风格，但是只要开机超过30 分钟，它高分辨率的特质没改变，声音却变得流畅、宽松而自然，听起来就像是大功率AB类放大器，有着略带暖色调、温润的中频，高音柔顺而有厚度，听Hilary Hahn演奏巴哈无伴奏小提琴奏鸣曲不仅能够细腻地表现出弓弦之间的触感、共鸣与音色的变化，还能让我更清 晰完整地听见堂音成分，让我能具体地感受到演奏当下的空间感。Amplitude16的低音则是丰厚扎实，够沉够重且非常快速，kick drum紧实且冲击力强，真的可以说是“高分辨率的低音”。



在二声道聆听音乐的过程中，我已经尽可能去考验Amplitudel6的推力，但是即使把音量开到比照流行音乐演唱会现场前排的高音压程度，Amplitudel6依然显得从容安定，它真正让我感到意外的是中小音量聆听状态下的表现，它的背景极黑，在每首曲子一开声的瞬间就 能感受到强烈的视觉感，从舞台到聆听座席，即使只是轻柔的声响仍有很强的穿透力，有着非常细致的质地。在试听二声道音乐时我还曾经换用COS D10 V2串流播放器直入 Amplitudel6作音质音色相关声音个性的辅助判断，以Amplitude16整体呈现的声音风格来说，我仍然会因为它的快速、高分辨率与纯净的声音特性把它归类为“中性”，但是它比一般我认定中性的放大器声音更轻松，也更能散发属于音乐内容本质的韵味。



力量、精细度与空间感完全到位



至于Amplitude16在电影音效方面的表现，我只能说“完全不意外”：在ltitude16打开Trinnov Optimizer的状态下，这套系统完全不需要像大部分环绕音响要以猛烈夸张的声音剪辑来表现，这对Trinnov而言太过简单了，Amplitude16表现枪炮、爆裂、打斗、碰撞的冲击力跟玩 家们熟悉的环绕放大器完全不是同一个量级，只要喇叭能承受的了，Amplitude16能让玩家们马上察觉到“冲击力度至少是两倍以上”。而我认为Amplitude16更明显有别于一般系统的是在“没有强烈音效”、电影剧情正常进行的状态：聆听者闭起眼睛可以完全感受到巨细靡遗，以无数微小丰富的细节构成的空间感，在电影音效中各种“日常”声响极为逼真，甚至还有几次骗到我回头察看呢！跟上次我以Altitude16搭配两部Amplitude8m试听的印象相比，我认为Amplitude16在三度空间音场的包围感、音像形体感与重量、能量感与安定性……综合各项电影音效表现都不比“两部Amplitude8m”逊色。



在试机之后，我完全能理解Trinnov Amplitude16为何能夺下EISA Award，因为如果在“Home Theatre Amplifier”这项项目奖没给它，我还真不知道在本年度还有哪部多声道后级比它更有资格得桨。Amplitudel6能充分满足顶级玩家对于声道数与声音能量的需求，并且它绝对不仅限于家庭影院用途，在音乐表现上跟高价位的大功率后级还很有得拼。它的售价看起来不便宜，但以绝对性能与性价双方评估，Amplitude16理应获得我们的最佳推荐。



原厂公布规格



形式：16声道功率放大器

输出功率（1kHz，0.1% < THD+N）：每声道200 W（8Ω）/每难道400 W（4Ω），桥接每声道800W（8Ω），每声道1000W（4Ω）

全声道总输出功率（单端或桥接）：2800W（120VAC供电）、3200W（230VAC供电），峰值6080W

总谐波失真：单端0.0015%-80，5W（2dBu）/桥接0.0015%-8Q，20W（8dBu）

频率响应：20Hz～20kHz（+0，-0.6dB）

输入灵敏度：6.1 6V（+18dBu）

信噪比：大于126dB（A加权）

互调失真：低于0.05%

阻尼因数：2340 at100Hz/1820 at1kHz /354 at10kHz

串音：-96 dB

输入阻抗：47k Ω

输入端子：DB25母座×2

外观尺寸：482.6×127×431.8mm（WHD）

重量：20.5kg
